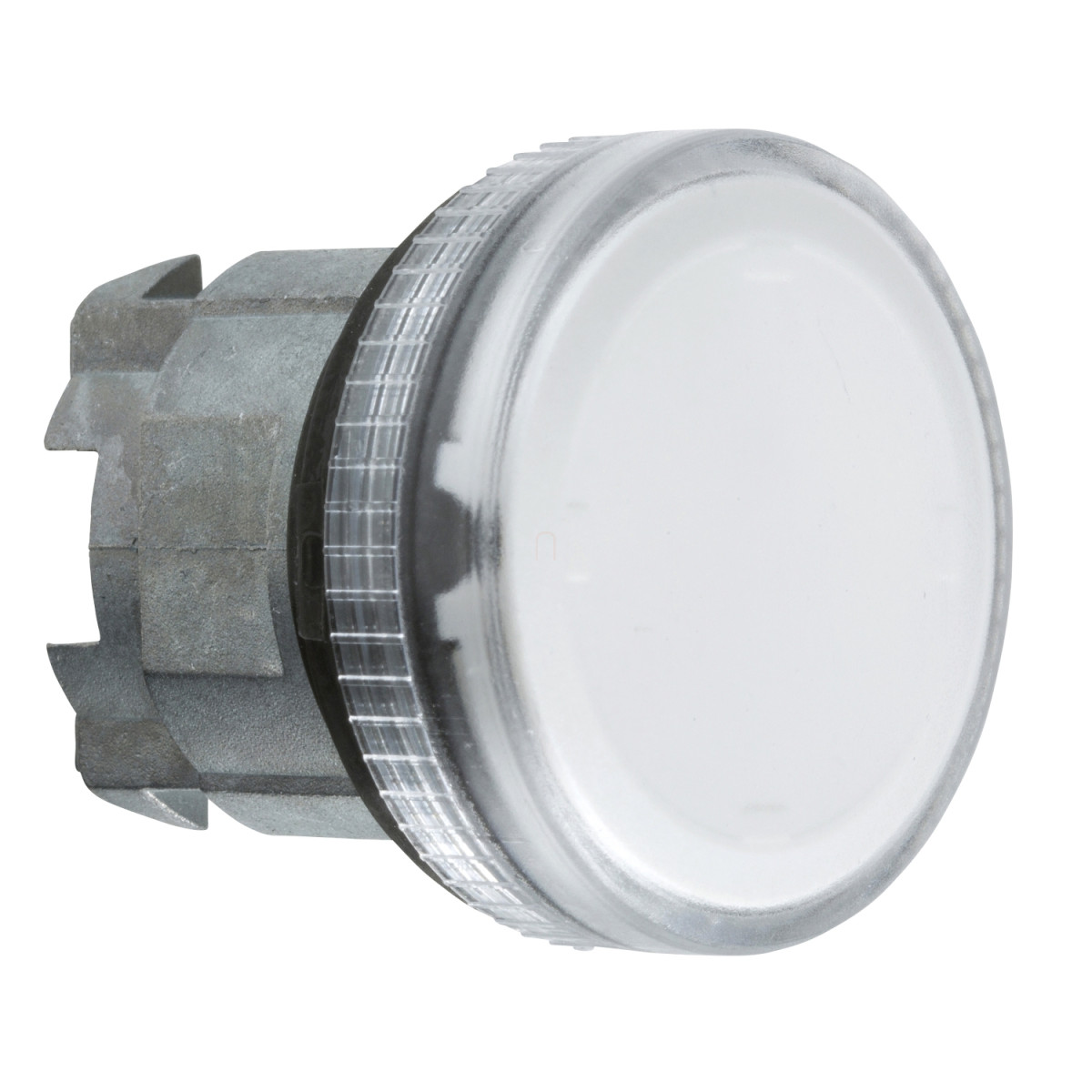

A Schneider Electric Harmony XB4 termékcsaládjába tartozó ZB4BV07S jelzőlámpa fej egy professzionális ipari vezérlőelem, amelyet kifejezetten olyan környezetbe terveztek, ahol kiváló láthatóságra és tartósságra van szükség. Ez a víztiszta, Ø22 mm átmérőjű jelzőlámpa fej barázdált lencséjének köszönhetően még erős környezeti megvilágítás mellett is kiválóan észlelhető, ami különösen fontos ipari környezetben, vezérlőpultokban vagy géppaneleken.
A ZB4BV07S a Harmony XB4 termékcsalád standard kialakítású jelzőlámpa feje, amely kompatibilis a BA 9s típusú izzókkal. A termék krómbevonatú fém kerettel rendelkezik, ami nemcsak esztétikus megjelenést biztosít, hanem ellenállóvá teszi a nehéz ipari körülmények között is. A ZB4BV07S jelzőlámpa fej egy alapvető vezérlőelem, amely front szereléssel telepíthető, és a P3 vagy P4 elektromos összetételű kapcsolási kódokkal alkalmazható, utóbbi esetben transzformátorral kiegészítve.
A termék kiemelkedő műszaki paraméterekkel rendelkezik, amelyek biztosítják a megbízható működést még extrém körülmények között is. A ZB4BV07S védettségi szintje IP66, IP67, IP69 és IP69K az IEC 60529 szabvány szerint, valamint megfelel a NEMA 13 és NEMA 4X követelményeinek. Üzemi hőmérséklet-tartománya -40°C és +55°C között van, tárolási hőmérséklet-tartománya pedig -40°C és +70°C között. A termék ellenáll a nagy nyomású mosásnak is, akár 7000000 Pa nyomásig 55°C-on, 0,1 m távolságból. Ütésállósága IK06 az IEC 50102 szabvány szerint, továbbá kiváló rezgésállósággal rendelkezik (5 gn, f=2-500 Hz az IEC 60068-2-6 szerint) és ütésállósága is kiemelkedő (30 gn 18 ms-ig vagy 50 gn 11 ms-ig félszinusz hullámgyorsulás esetén az IEC 60068-2-27 szerint).
A ZB4BV07S jelzőlámpa fej méretei precízen tervezettek a könnyű beépíthetőség érdekében. A termék CAD szerinti teljes szélessége és magassága egyaránt 29 mm, míg mélysége 31 mm. A szerelési átmérő 22 mm, és ajánlott a panel kivágásánál a 22,5 mm átmérő (22,3 mm +0,4 mm tűréssel). A panelen vagy tartón való rögzítéshez fontos figyelembe venni a minimális távolságokat: vízszintesen legalább 40 mm (vagy Faston csatlakozók esetén 45 mm), függőlegesen pedig legalább 30 mm (vagy Faston csatlakozók esetén 32 mm). A ZB4BV07S jelzőlámpa fejet különböző csatlakozási módokkal lehet használni: csavaros kapocssorral, dugaszolható csatlakozókkal, nyomtatott áramköri lapra szerelve vagy Faston csatlakozókkal.
Schneider Electric Harmony XB4 - ZB4BV07S -víztiszta jelzőlámpa fej Ø22 with barázdált búra BA9-cel műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Jelzőlámpa fej
Termék kompatibilitás: BA 9s
Eszköz rövid neve: ZB4
Keret anyaga: Krómozott fém
Szerelési átmérő: 22 mm
Fejforma: Kerek
Színezés: Víztiszta
Lencse típusa: Barázdált
Környezeti jellemző: Magas környezeti megvilágítás
Méret és szerelés
CAD szerinti teljes szélesség: 29 mm
CAD szerinti teljes magasság: 29 mm
CAD szerinti teljes mélység: 31 mm
Panel kivágás ajánlott mérete: Ø 22,5 mm (Ø 22,3 mm +0,4 mm tűréssel)
Minimális távolságok: 40 mm vízszintesen, 30 mm függőlegesen
Csatlakoztatási módok: Csavaros kapocs, dugaszolható csatlakozó, nyomtatott áramköri lap, Faston csatlakozó
Elektromos jellemzők
Elektromos összetétel kód: P3 front szereléshez BA 9s-sel, P4 front szereléshez BA 9s-sel és transzformátorral
Túlfeszültség kategória: I. osztály, IEC 60536 szerint
Mechanikai jellemzők
Védettségi fokozat: IP66, IP67, IP69, IP69K az IEC 60529 szerint
NEMA védettség: NEMA 13, NEMA 4X
IK védettség: IK06 az IEC 50102 szerint
Rezgésállóság: 5 gn (f= 2-500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámgyorsulásra az IEC 60068-2-27 szerint; 50 gn (időtartam = 11 ms) félszinusz hullámgyorsulásra az IEC 60068-2-27 szerint
Nagy nyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Környezeti feltételek
Védőkezelés: TH
Környezeti levegő tárolási hőmérséklete: -40…70 °C
Környezeti levegő üzemi hőmérséklete: -40…55 °C
Szabványok és megfelelőségek
JIS C8201-5-1, EN/IEC 60947-5-1, EN/IEC 60947-1, CSA C22.2 No 14, EN/IEC 60947-5-4, UL 508, EN/IEC 60947-5-5, JIS C8201-1
