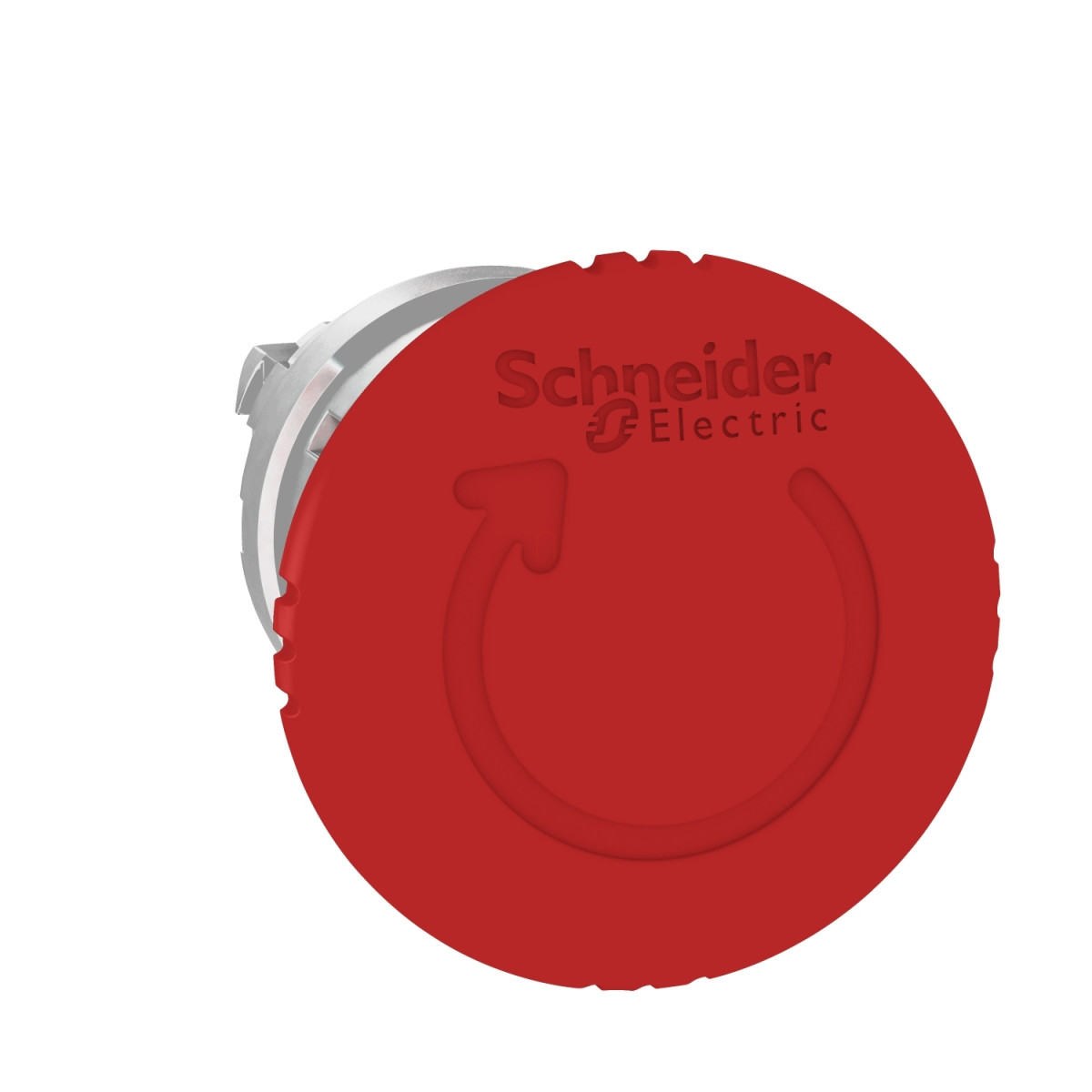

A Schneider Electric Harmony XB4 termékcsalád ZB4BS844 típusú vészleállító nyomógomb feje egy kiváló minőségű ipari kapcsolóelem, amely a megbízhatóság és a biztonság jegyében készült. Ez a piros, gombafejű vészleállító kapcsolófej kifejezetten vészmegállítási funkciókhoz lett tervezve, ahol kritikus fontosságú a gyors, egyértelmű és hatékony beavatkozás lehetősége.
A ZB4BS844 egy prémium minőségű, krómozott fém kerettel rendelkező vészleállító kapcsolófej, amely 22,5 mm átmérőjű rögzítőfuratba szerelhető. A feltűnő piros, 40 mm átmérőjű gomba alakú működtető felület nemcsak jól látható, hanem ergonomikus kialakítású is, így vészhelyzetben könnyen és gyorsan aktiválható. A termék működése mechanikus reteszeléssel történik, ami azt jelenti, hogy megnyomás után reteszelt állapotban marad, és csak elforgatással oldható fel (turn to release), így megelőzhető a véletlen visszaállítás.
Műszaki paramétereit tekintve a ZB4BS844 imponáló specifikációkkal büszkélkedhet. A termék IP66, IP69 és IP69K védettségi besorolással rendelkezik az IEC 60529 szabvány szerint, ami kiváló védelmet biztosít por és erős vízsugár ellen is, így szélsőséges ipari környezetben is megbízhatóan alkalmazható. Az eszköz továbbá megfelel a NEMA 4, 4X, 12 és 13 követelményeinek is. Mechanikai tartóssága kiemelkedő: 300 000 kapcsolási ciklust garantál a gyártó, ami hosszú élettartamot biztosít még intenzív használat mellett is. Az áramütés elleni védelmi osztálya I. osztály, az IEC 61140 szabványnak megfelelően. A termék működési és tárolási hőmérséklettartománya egyaránt -40°C és +70°C között van, ami széleskörű felhasználási lehetőséget biztosít különböző környezeti feltételek mellett.
Az eszköz ütésállósága is figyelemre méltó: IK06 besorolású az IEC 50102 szabvány szerint. Rezgésállósága 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szabványnak megfelelően, míg ütésállósága 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén, illetve 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szabványnak megfelelően. A termék számos nemzetközi tanúsítvánnyal rendelkezik, többek között UL listázott, valamint rendelkezik CSA, BV, DNV és LROS (Lloyds Register of Shipping) minősítésekkel is, ami széles körű nemzetközi elfogadottságot és kompatibilitást biztosít.
A ZB4BS844 vészleállító nyomógombfej különböző elektromos összeállításokkal használható, többek között a C7, C8, C10, C11 és C15 kódoknak megfelelően, ami rugalmas alkalmazást tesz lehetővé különböző kapcsolási igényekhez. Mivel ez egy alapelem (fej), a megfelelő érintkezőblokkal kell kiegészíteni a teljes kapcsoló összeállításához. A termék kompatibilis a különböző ZB4 sorozatú szerelési kiegészítőkkel, ami tovább növeli a felhasználási lehetőségeket. Ideális választás gyártósorok, gépek, berendezések, ipari automatizálási rendszerek vészmegállító funkcióihoz, ahol a biztonság és a megbízhatóság elsődleges szempont.
Schneider Electric Harmony XB4 - ZB4BS844 -fém vészleállító nyomógomb fej, Ø22, Ø40 gombafejű, forgatásra kioldó, piros műszaki adatok
Általános adatok
Termékcsalád: Harmony XB4
Termék típusa: Vészleállító nyomógombfej
Eszköz rövid neve: ZB4
Előlap anyaga: Krómozott fém
Szerelési átmérő: 22,5 mm
Jelzőegység fejének alakja: Kerek
Működtető típusa: Trigger akció és mechanikus reteszelés
Reset: Elforgatással oldható
Működtető profilja: Piros gomba Ø 40 mm, jelölés nélkül
Fej típusa: Standard
Kiegészítő információk
CAD szélesség: 40 mm
CAD magasság: 40 mm
CAD mélység: 57 mm
Mechanikai élettartam: 300000 ciklus
Elektromos összeállítási kód: C7, C8, C10, C11, C15 (különböző kontaktus konfigurációkhoz)
Eszköz prezentáció: Alapelem
Környezeti adatok
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Áramütés elleni védelmi osztály: I. osztály az IEC 61140 szerint
IP védettségi fokozat: IP66, IP69, IP69K az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X, NEMA 4, NEMA 12
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-5, CSA C22.2 No 14, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-1, IEC 60204-1, IEC 60364-5-53, GB 14048.5, ISO 13850, JIS C8201-1
Termék tanúsítványok: DNV, UL listed, LROS (Lloyds register of shipping), BV, CSA
Ellenállóképesség
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásnál az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásnál az IEC 60068-2-27 szerint
