A Schneider Electric Harmony XB4 sorozatú ZB4BP5 nyomógomb fej kiváló minőségű ipari kezelőelem, amely megbízható működést biztosít a legkülönfélébb alkalmazási területeken. Ez a prémium kategóriás nem világító nyomógomb fej kifejezetten tartós, ipari környezetben való használatra tervezett komponens, amely tökéletesen illeszkedik a Harmony XB4 sorozat moduláris rendszerébe.

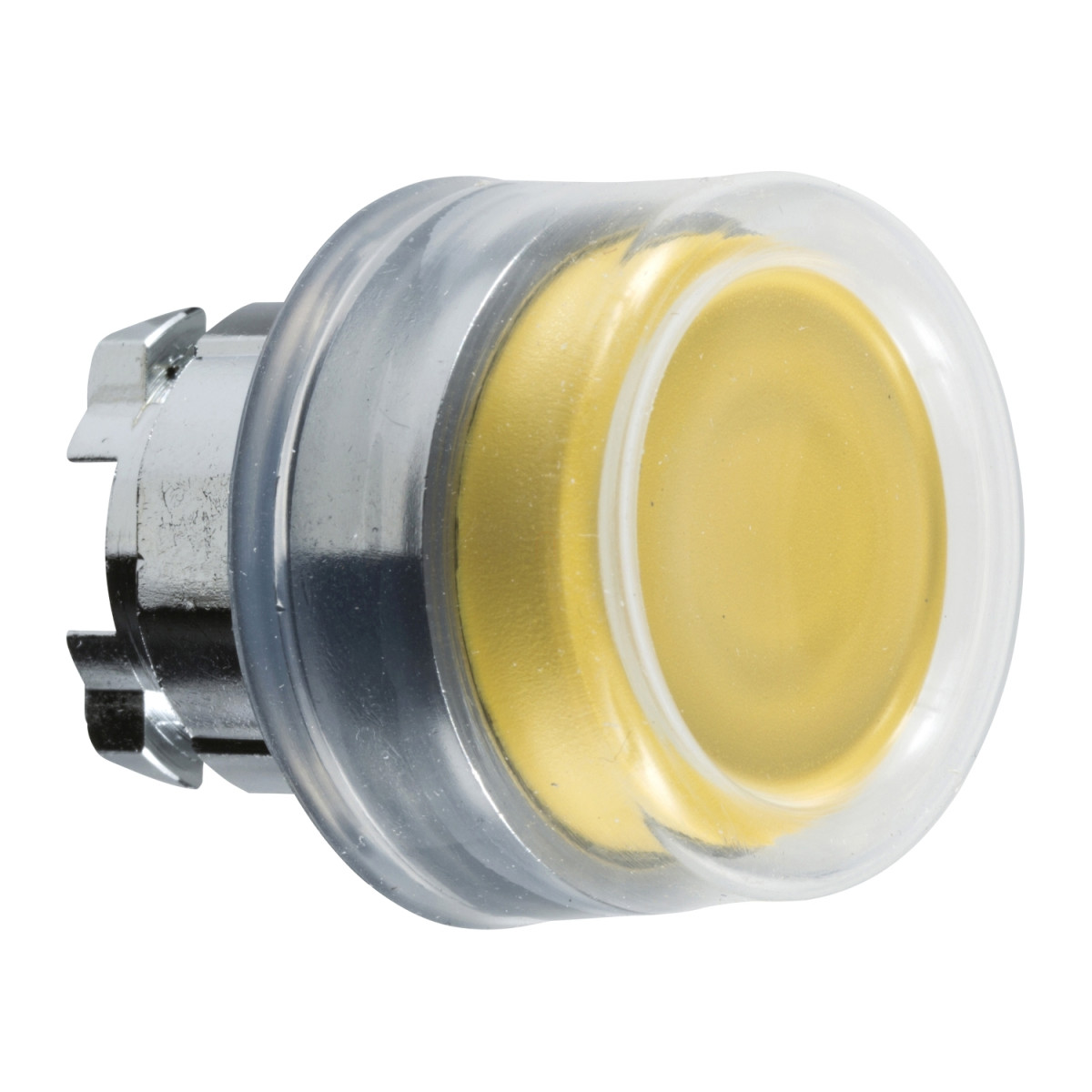

A ZB4BP5 kialakítását a funkcionalitás és a strapabíróság jellemzi. A sárga színű, kiemelkedő (projecting) kialakítású nyomógomb kitűnő láthatóságot biztosít, miközben a rugós visszatérő (spring return) működés azonnali és határozott visszacsatolást ad a kezelőnek. Az átlátszó gumisapka (clear boot) nem csak a működtetést teszi kényelmesebbé, hanem további védelmet is nyújt a por és nedvesség ellen. A krómozott fém váz és keret tartós, elegáns megjelenést és kiváló szerkezeti szilárdságot biztosít, így a termék akár a legmostohább ipari környezetben is megállja a helyét. A nyomógomb szabványos 22,5 mm-es szerelőfuratba illeszthető, ami a legtöbb ipari alkalmazással kompatibilissé teszi.
A ZB4BP5 nyomógomb fej kiemelkedő műszaki paraméterekkel rendelkezik. Mechanikai élettartama rendkívül hosszú, akár 10 millió kapcsolási ciklust is kibír, ami hosszú távon is gazdaságos beruházássá teszi. A védettségi szintje IP66 és IP67 az IEC 60529 szabvány szerint, ami teljes porállóságot és ideiglenes vízbe merítés elleni védelmet jelent. Emellett NEMA 13 és NEMA 4X védettséggel is rendelkezik, ami olajpermet és korrózív anyagok elleni ellenállást biztosít. Ez a magas védettségi szint lehetővé teszi a nyomógomb használatát mostoha ipari környezetekben, például élelmiszeriparban, vegyi üzemekben vagy kültéri alkalmazásokban is. Az üzemi hőmérséklet-tartománya rendkívül széles, -40°C-tól +70°C-ig terjed, így szélsőséges klimatikus viszonyok között is megbízhatóan működik.
A ZB4BP5 nyomógomb fej különböző elektromos konfigurációkkal használható. Kompatibilis többféle érintkezőblokkal, amelyek C1, C2, C11 vagy C15 kódú elektromos összeállításban szerelhetők. Ez azt jelenti, hogy a fej használható egyetlen érintkezőblokkos konfigurációban (C15) akár 1 záró vagy nyitó kontaktussal, de összetettebb vezérlési feladatokhoz akár 9 érintkezős (C1, C2) elrendezés is kialakítható. Ez a rugalmasság lehetővé teszi, hogy a nyomógomb fejet sokféle vezérlési és jelzési feladatra lehessen alkalmazni, a legegyszerűbb be/ki kapcsolástól a bonyolultabb rendszerekig. A termék megfelel számos nemzetközi szabványnak, többek között IEC 60947-5-1, IEC 60947-1, UL 508, CSA C22.2 No 14 előírásoknak, és rendelkezik BV, CSA, DNV, LROS és UL tanúsítványokkal, ami biztosítja a globális felhasználhatóságot. A ZB4BP5 nyomógomb fej kiválóan ellenáll a rezgéseknek (5 gn) és a mechanikai ütéseknek (30-50 gn), ami tovább növeli a megbízhatóságát ipari környezetben.
Schneider Electric Harmony XB4 - ZB4BP5 -fém nyomógomb fej, Ø22, visszatérő, kiemelkedő, gumisapkás, sárga műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Termék vagy alkatrész típus: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB4
Termék kompatibilitás: nem kompatibilis felirat tartóval
Keret anyaga: Krómozott fém
Szerelési átmérő: 22,5 mm
Eladási egység: 1
Fej típusa: Standard
Jelzőegység fejének alakja: Kerek
Működtető típusa: rugós visszatérő
Működtető profilja: Sárga, kiemelkedő, jelölés nélkül
Működtető kiegészítő információ: Átlátszó sapka
Sapka/működtető vagy lencse színe: Sárga
Kiegészítő adatok
CAD teljes szélesség: 30 mm
CAD teljes magasság: 30 mm
CAD teljes mélység: 35 mm
Mechanikai élettartam: 10000000 ciklus
Elektromos összetétel kód: C1 <9 érintkezőhöz, egyes blokkok használatával előlapra szerelve
C2 <9 érintkezőhöz, egyes és dupla blokkok használatával előlapra szerelve
C11 <3 érintkezőhöz, egyes blokkok használatával előlapra szerelve
C15 <1 érintkezőhöz, egyes blokkok használatával előlapra szerelve
Eszköz megjelenése: Alapelem
Környezet
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültségi kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-5
CSA C22.2 No 14
IEC 60947-5-1
IEC 60947-1
UL 508
IEC 60947-5-4
JIS C8201-5-1
JIS C8201-1
Terméktanúsítványok: BV
CSA
DNV
LROS (Lloyds register of shipping)
UL listed
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
