A Schneider Electric Harmony XB4 sorozatú ZB4BP2 nyomógombfej a professzionális ipari vezérlőrendszerek egyik alapvető eleme. Ez a prémium minőségű komponens tökéletes választás olyan környezetben, ahol a tartósság, megbízhatóság és a könnyű kezelhetőség elsődleges szempont.

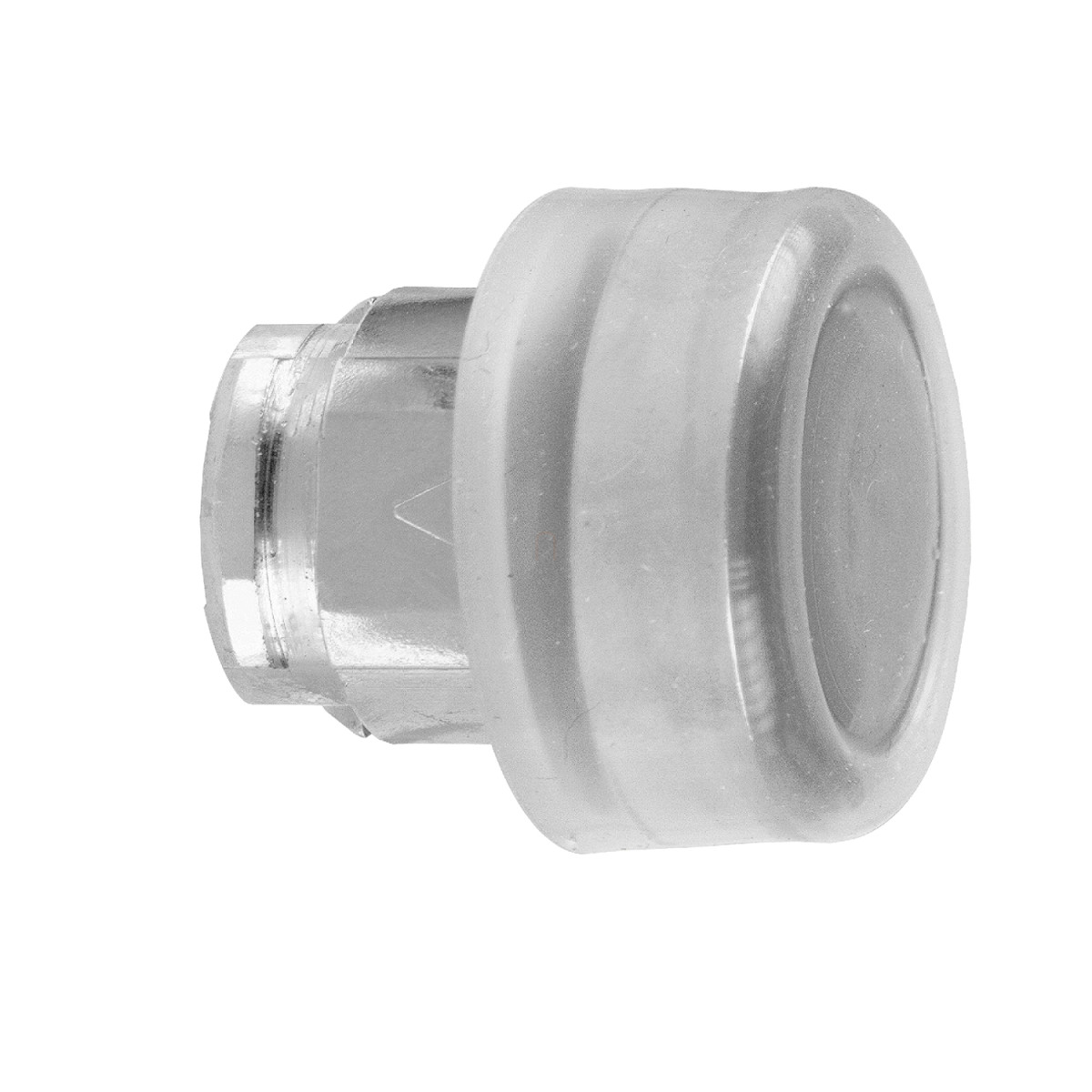

A ZB4BP2 egy nem világító, fekete színű, kiemelkedő profilú nyomógombfej, amely krómozott fém kerettel rendelkezik, biztosítva a hosszú élettartamot és a prémium megjelenést. A nyomógombfej átlátszó gumisapkával (védőborítással) van ellátva, amely nem csak esztétikus megjelenést biztosít, hanem védi is a nyomógombot a por és nedvesség ellen. A standard, kerek kialakítású gombfej 22,5 mm átmérőjű furatba szerelhető, ami az ipari vezérlőelemek szabványos mérete. A termék visszatérő rugós működésű, így mindig alaphelyzetbe tér vissza a megnyomás után.
A ZB4BP2 nyomógombfej kiváló védelmi képességekkel rendelkezik, IP66 és IP67 védelmi osztályoknak felel meg az IEC 60529 szabvány szerint, valamint NEMA 13 és NEMA 4X besorolással is rendelkezik. Ezek a magas védelmi besorolások biztosítják, hogy a nyomógomb ellenálljon a por, víz és egyéb környezeti hatásoknak, így ideális választás ipari környezetben, például gyártósorokban, vezérlőpanelekben vagy olyan helyeken, ahol a megbízható működés elengedhetetlen. A gombfej -40°C és +70°C közötti üzemi és tárolási hőmérséklet tartományt támogat, így széles körű alkalmazási lehetőségeket kínál különböző klimatikus viszonyok között.
A Schneider Electric ZB4BP2 nyomógombfej különösen lenyűgöző mechanikai tartóssággal rendelkezik, akár 10 millió kapcsolási ciklust is kibír, ami kiemelkedő érték az iparban. A termék TH védőkezeléssel van ellátva, és megfelel az IEC 60536 szabvány szerinti I. osztályú túlfeszültség kategóriának. A gomb IK06 fokozatú ütésállósággal rendelkezik az IEC 50102 szabvány szerint, ami tovább növeli a megbízhatóságát nehéz körülmények között is. A termék számos nemzetközi szabványnak és tanúsítványnak megfelel, beleértve a JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-5-1, UL 508, IEC 60947-5-5, IEC 60947-5-4, IEC 60947-1, JIS C8201-1 szabványokat, valamint BV, CSA, DNV, LROS (Lloyds register of shipping) és UL tanúsítványokkal rendelkezik.
Schneider Electric Harmony XB4 - ZB4BP2 -fém nyomógomb fej műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Termék vagy komponens típus: Fej nem világító nyomógombhoz
Eszköz rövidnév: ZB4
Termék kompatibilitás: nem kompatibilis jelölőtartóval
Keret anyaga: Krómozott fém
Szerelési átmérő: 22,5 mm
Értékesítési egység: 1
Fejforma: Standard
Jelzőegység fejének alakja: Kerek
Működtető típusa: rugós visszatérésű
Működtető profilja: Fekete kiemelkedő, jelöletlen
Működtető kiegészítő információ: Átlátszó védősapka
Sapka/működtető vagy lencse színe: Fekete
Kiegészítő adatok
CAD teljes szélesség: 30 mm
CAD teljes magasság: 30 mm
CAD teljes mélység: 35 mm
Mechanikai élettartam: 10000000 ciklus
Elektromos összetétel kód: C1 <9 érintkezőhöz egyes blokkok használatával elölről szerelve
C2 <9 érintkezőhöz egyes és dupla blokkok használatával elölről szerelve
C11 <3 érintkezőhöz egyes blokkok használatával elölről szerelve
C15 <1 érintkezőhöz egyes blokkok használatával elölről szerelve
Eszköz megjelenítés: Alapelem
Környezet
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40...70 °C
Környezeti levegő hőmérséklet működéshez: -40...70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1
CSA C22.2 No 14
IEC 60947-5-1
UL 508
IEC 60947-5-5
IEC 60947-5-4
IEC 60947-1
JIS C8201-1
Termék tanúsítványok: BV
CSA
DNV
LROS (Lloyds register of shipping)
UL listed
Rezgésállóság: 5 gn (f= 2...500 Hz) megfelel az IEC 60068-2-6 szabványnak
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszhullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinuszhullám gyorsulás esetén az IEC 60068-2-27 szerint
