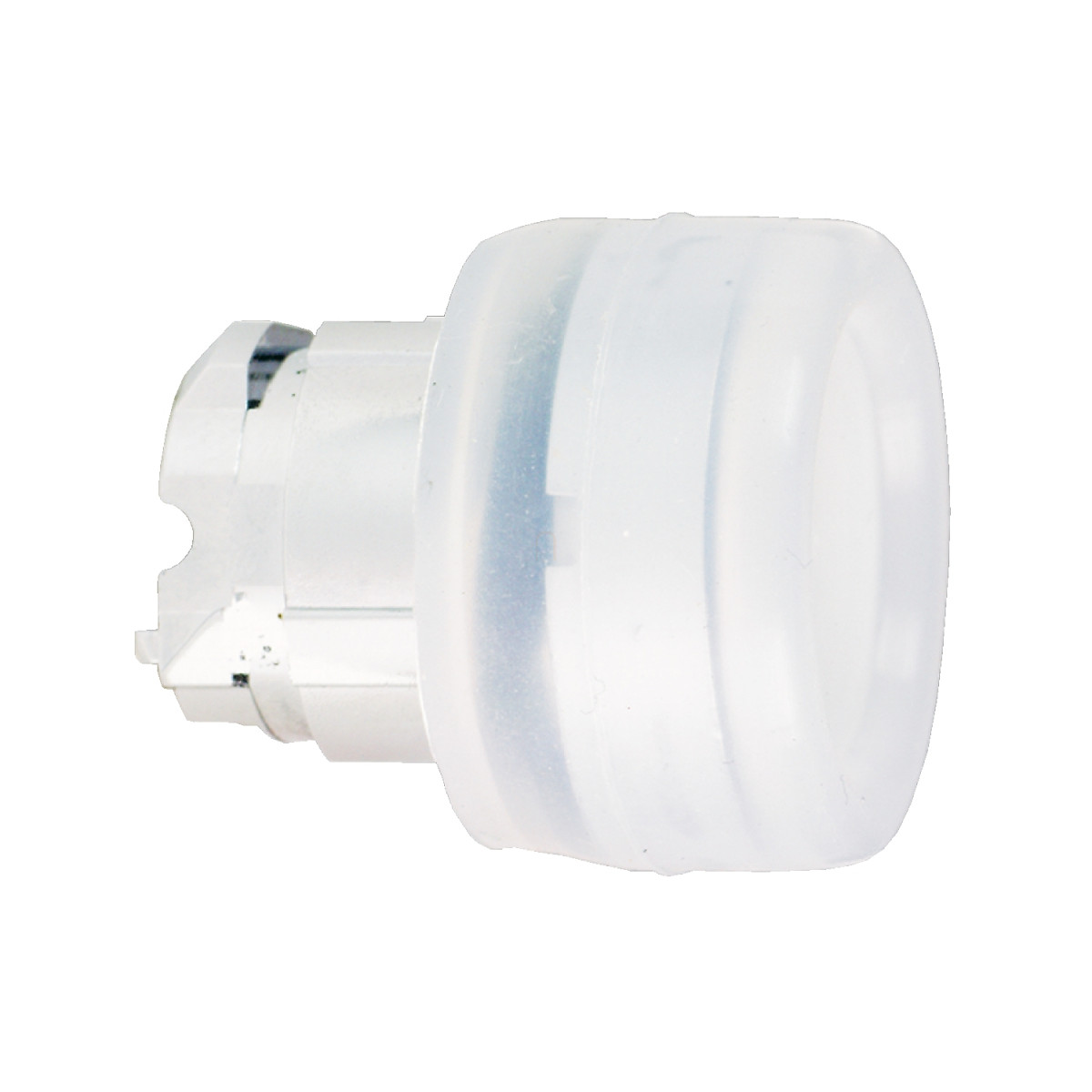

A Schneider Electric Harmony XB4 sorozat ZB4BP1 típusú, nem világítható nyomógomb feje prémium minőségű ipari alkalmazásokhoz készült, ami megbízhatóságával és tartósságával emelkedik ki a hasonló vezérlőelemek közül. Ez a fehér színű, kiemelkedő felületű, jelölés nélküli nyomógomb fej tökéletes választás vezérlőpanelekhez, gépekhez és berendezésekhez, ahol egyértelmű és könnyen kezelhető kezelőfelületre van szükség.
A ZB4BP1 termék kivételes tartóssággal rendelkezik, amit a 10 millió működtetési ciklus bizonyít. A krómozott fém keret elegáns megjelenést biztosít, miközben a világos, átlátszó gumisapka védi a nyomógombot a külső hatásoktól. A standard Ø22,5 mm-es szerelőnyílással kompatibilis kialakítás egyszerű telepítést tesz lehetővé a legtöbb vezérlőpanelen. A nyomógomb működése rugós visszatérítésű, ami azt jelenti, hogy a gomb megnyomás után automatikusan visszaáll alaphelyzetbe.
Környezeti védelem szempontjából kimagasló jellemzőkkel bír: IP66 és IP67 védettségi fokozat az IEC 60529 szabvány szerint, valamint NEMA 13 és NEMA 4X besorolás, amelyek garantálják a megbízható működést még kedvezőtlen körülmények között is. A termék széles hőmérséklettartományban (-40...+70 °C) használható, ami alkalmassá teszi szélsőséges környezeti feltételek melletti alkalmazásra is. A TH védőkezelés további ellenállóságot biztosít a környezeti hatásokkal szemben.
A ZB4BP1 nyomógomb fej villamos jellemzőit tekintve többféle kontaktus elrendezéssel használható. A C1, C2, C11 és C15 elektromos összeállítási kódokkal kompatibilis, így különböző vezérlési igényekhez alkalmazható, akár 9 érintkezőig is használható front szerelésű egyszeres és dupla blokkokkal. A termék mechanikai kialakítása pontos és tartós, amint azt a műszaki rajzok és méretadatok is alátámasztják. A ZB4 eszközcsalád részeként tökéletesen illeszkedik a Schneider Electric ipari vezérlőelemek választékába, és számos tanúsítvánnyal rendelkezik (BV, CSA, DNV, LROS, UL), amelyek igazolják minőségét és megfelelőségét a nemzetközi szabványoknak.
Schneider Electric Harmony XB4 - ZB4BP1 műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Termék vagy komponens típusa: Fej nem világítható nyomógombhoz
Eszköz rövid neve: ZB4
Termék kompatibilitás: nem kompatibilis felirat tartóval
Keret anyaga: Krómozott fém
Szerelési átmérő: 22,5 mm
Értékesítés oszthatatlan mennyiségenként: 1
Fej típusa: Standard
Jelzőegység fejének alakja: Kerek
Működtető típusa: rugós visszatérítésű
Működtető profilja: Fehér, kiemelkedő, jelölés nélküli
Működtető további információ: Átlátszó gumisapka
Sapka/működtető vagy lencse színe: Fehér
Kiegészítő jellemzők
CAD teljes szélesség: 30 mm
CAD teljes magasság: 30 mm
CAD teljes mélység: 35 mm
Mechanikai élettartam: 10000000 ciklus
Elektromos összeállítási kód: C1 (<9 érintkezőhöz egyes blokkok használatával első szerelésben), C2 (<9 érintkezőhöz egyes és dupla blokkok használatával első szerelésben), C11 (<3 érintkezőhöz egyes blokkok használatával első szerelésben), C15 (<1 érintkezőhöz egyes blokkok használatával első szerelésben)
Eszköz bemutatása: Alapelem
Környezet
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40...70 °C
Környezeti levegő hőmérséklet működéshez: -40...70 °C
Túlfeszültség kategória: Class I az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-5-4, IEC 60947-5-1, UL 508, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-5, JIS C8201-1
Terméktanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listed
Ellenállási jellemzők
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulásra az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulásra az IEC 60068-2-27 szerint
