A Schneider Electric Harmony XB4 termékcsalád ZB4BL7341 típusú kettősfejű nyomógombja a legmagasabb minőségi elvárásoknak megfelelő ipari vezérlőeszköz, amely elsősorban gépek, berendezések, vezérlőpanelek és kapcsolószekrények indítási és leállítási funkcióinak kezelésére lett kialakítva. Ez a krómozott fémbevonatú, 22 mm átmérőjű szerelőfuratba illeszthető nyomógombfej kiemelkedő tartósságot és professzionális megjelenést biztosít ipari környezetben is.

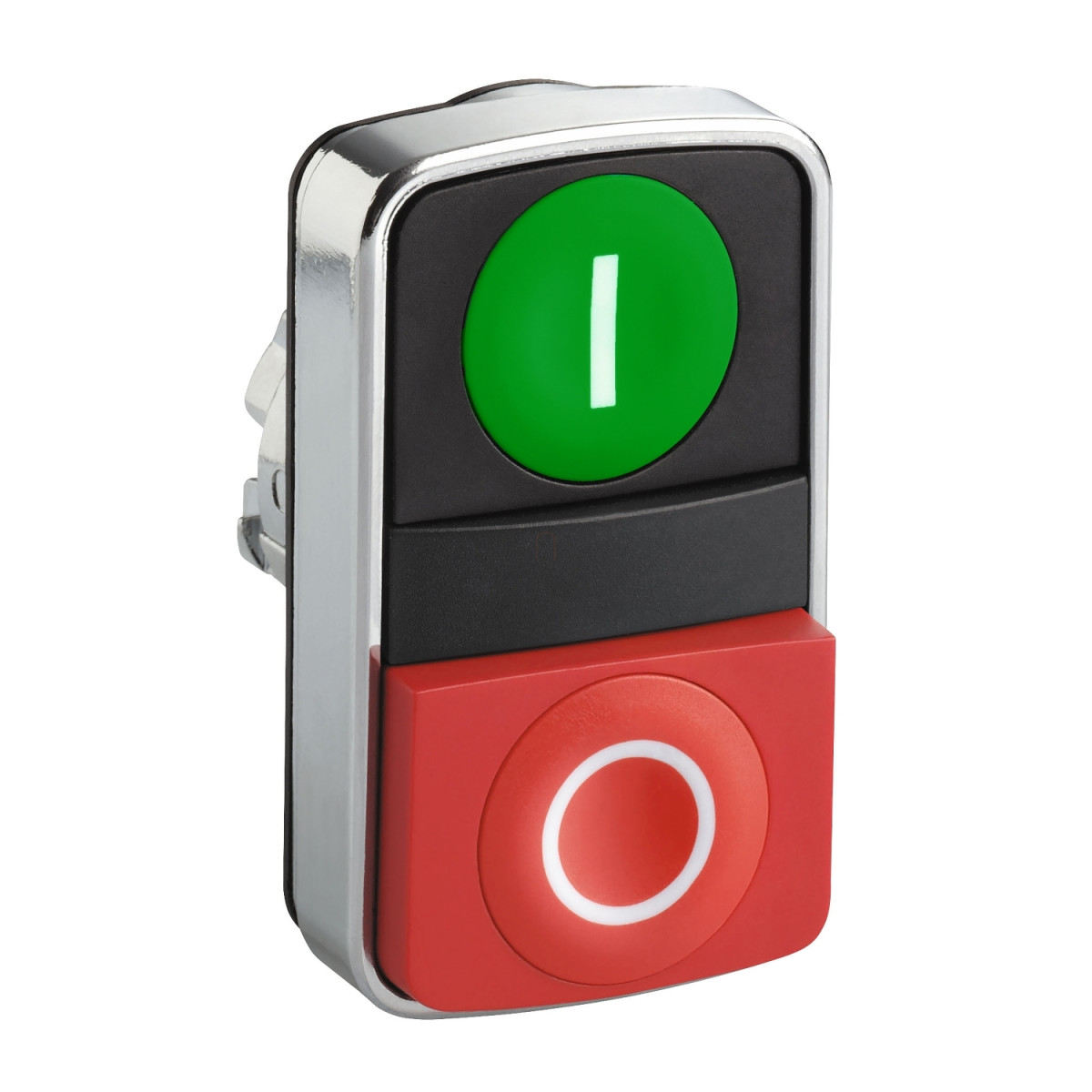

A ZB4BL7341 kettősfejű nyomógombfej különleges kialakítása révén két kezelőfelületet egyesít egyetlen kompakt egységben. A felső része zöld színű, süllyesztett kialakítású, fehér "I" jelöléssel, amely intuitív módon jelzi a berendezés indítási funkcióját. Az alsó része piros színű, kiemelkedő kialakítású, fehér "O" jelöléssel, amely egyértelműen utal a leállítás vagy kikapcsolás funkciójára. Ez a kettős kialakítás nemcsak helytakarékos megoldást kínál, de a kezelői hibák esélyét is jelentősen csökkenti, mivel a színek és formák kontrasztja segíti a gyors és helyes döntéshozatalt még feszült helyzetekben is. A nyomógombok rugós visszatérésű kialakítása biztosítja, hogy a működtetés után automatikusan visszatérjenek alaphelyzetükbe, így mindig készen állnak a következő parancs fogadására.
A termék kiemelkedő fizikai ellenálló képességgel rendelkezik, amit jól mutat IP69/IP66 és IP69K védettségi besorolása, amely a legmagasabb szintű por- és vízvédelmet biztosítja, még nagy nyomású és forró vízsugárral történő tisztítás esetén is (7000000 Pa nyomás 55°C-on, 0,1 méter távolságból). A NEMA 13 és NEMA 4X besorolás további bizonyíték a termék kiemelkedő ellenálló képességére különböző környezeti hatásokkal szemben. Az IK03 mechanikai ütésállósági besorolás szintén biztonságot nyújt az esetleges fizikai behatásokkal szemben. A ZB4BL7341 nyomógombfej -40°C és +70°C közötti széles működési hőmérséklet-tartománya lehetővé teszi használatát szélsőséges klimatikus viszonyok között is, legyen szó fagyos kültéri vagy forró ipari környezetről. A mechanikai élettartam minimum 1 millió kapcsolási ciklus, ami hosszú távon biztosítja a megbízható működést még intenzív használat mellett is.
A Schneider Electric ZB4BL7341 nyomógombfej számos elektromos konfigurációval használható. A C3 kód maximum 6 kontaktust tesz lehetővé egyes blokkok használatával elölről történő szerelés esetén, míg a C4 kód ugyancsak maximum 6 kontaktust biztosít egyes és dupla blokkok elölről történő szerelése esetén. A C14 kód maximum 2 kontaktust tesz lehetővé egyes blokkok használatával elölről történő szerelés esetén. Az eszköz IEC 60536 szabvány szerint I. érintésvédelmi osztályba tartozik, ami megfelelő földelés esetén magas szintű elektromos biztonságot garantál. A termék megfelel számos nemzetközi szabványnak, többek között az IEC 60947-5-1, IEC 60947-1, UL 508, CSA C22.2 No 14 előírásainak, és rendelkezik CSA, LROS (Lloyds register of shipping), BV, UL és DNV tanúsítványokkal is, amelyek igazolják a termék megfelelőségét a legkülönbözőbb alkalmazási területeken, beleértve a hajózási és tengerészeti felhasználást is. Az eszköz kiváló rezgésállósággal rendelkezik (5 gn, f= 2...500 Hz az IEC 60068-2-6 szerint) és kiemelkedő ütésállóságot mutat (30 gn 18 ms időtartamú, valamint 50 gn 11 ms időtartamú fél szinuszos gyorsulás esetén az IEC 60068-2-27 szerint).
Schneider Electric Harmony XB4 - ZB4BL7341 -fém kettősfejű nyomógomb fej, Ø22, visszatérő, 1 zöld "I" 1 piros "O" kiemelkedő nyomógomb műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Termék vagy alkatrész típusa: Kettősfejű nyomógomb fej
Eszköz rövid neve: ZB4
Előlap anyaga: Krómozott fém
Szerelési átmérő: 22 mm
Fej típusa: Standard
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység formája: Téglalap alakú
Működtető típusa: Rugós visszatérésű
Működtető profil: 1 süllyesztett - 1 kiemelkedő nyomógomb
Működtetők leírása: Zöld "I" - piros "O"
Kiegészítő adatok
Ellenállás magas nyomású mosással szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Jelölés színe: Fehér jelölés zöld, piros vagy fekete sapka esetén, fekete jelölés fehér sapka esetén
Működtető profil: Zöld süllyesztett, I (fehér), piros kiemelkedő, O (fehér)
Mechanikai élettartam: 1000000 ciklus
Elektromos összetétel kód: C3 (max 6 érintkező egyedi blokkokkal elölről szerelve), C4 (max 6 érintkező egyedi és dupla blokkokkal elölről szerelve), C14 (max 2 érintkező egyedi blokkokkal elölről szerelve)
Eszköz megjelenés: Alapelem
Környezet
Tárolási környezeti levegő hőmérséklete: -40…70 °C
Üzemi környezeti levegő hőmérséklete: -40…70 °C
Elektromos áramütés elleni védelem osztálya: I osztály, megfelel az IEC 60536 szabványnak
IP védettségi fokozat: IP69 az IEC 60529 szerint, IP66 az IEC 60529 szerint, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-4, IEC 60947-1, IEC 60947-5-1, JIS C8201-5-1, UL 508, CSA C22.2 No 14, IEC 60947-5-5, JIS C8201-1
Termék tanúsítványok: CSA, LROS (Lloyds register of shipping), BV, UL listed, DNV
Rezgés és ütésállóság
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
