A Schneider Electric Harmony XB4 sorozatából származó ZB4BL7340 kettősfejű nyomógomb fej egy kiváló minőségű, ipari szabványoknak megfelelő vezérlőelem, amely ideális különböző automatizálási és vezérlési alkalmazásokhoz. Ez a termék a megbízhatóság és tartósság tökéletes megtestesítője, amit a Schneider Electric márkanév minősége garantál.

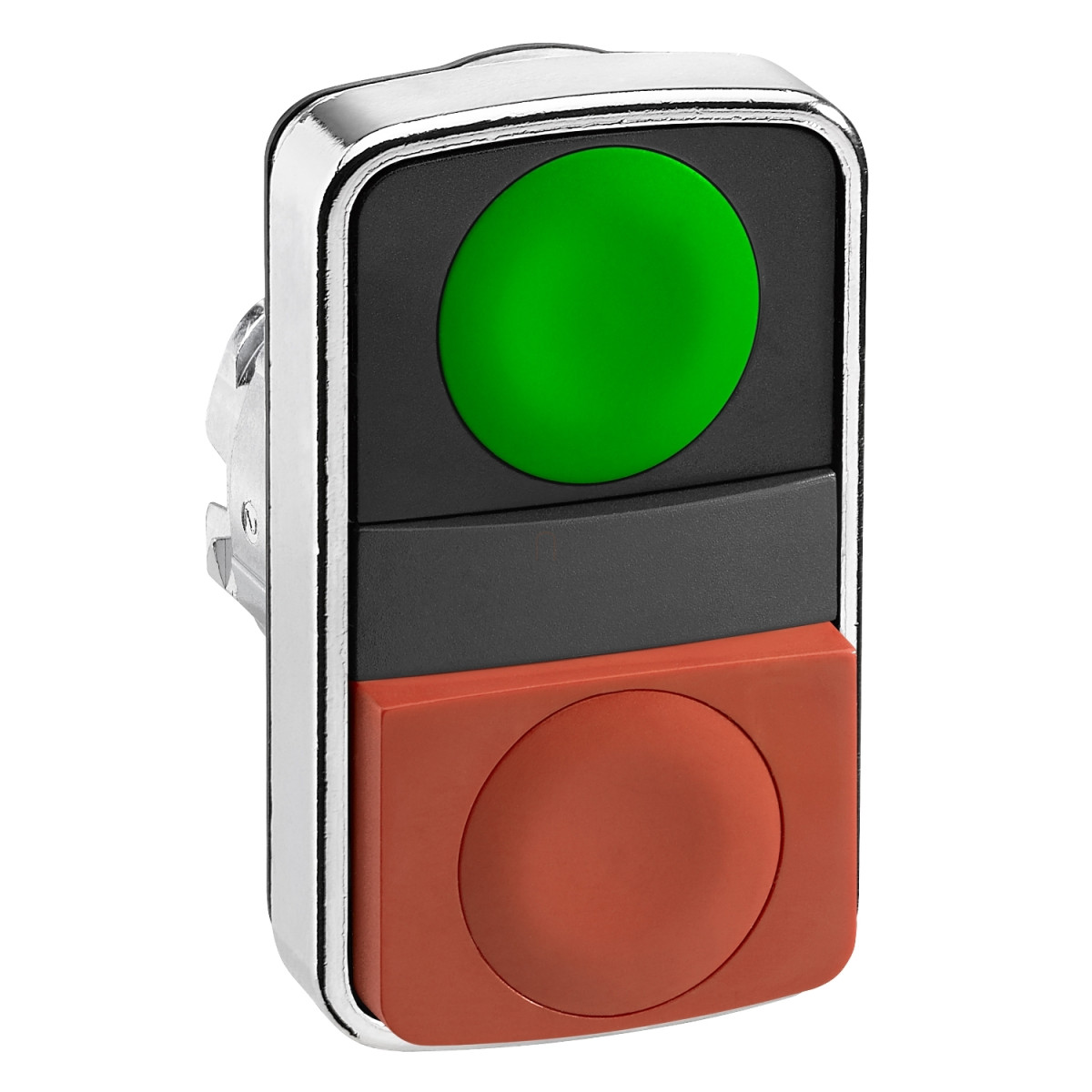

A ZB4BL7340 modell két különböző kialakítású nyomógombbal rendelkezik: egy zöld színű, sík felületű (flush), jelölés nélküli, valamint egy piros színű, kiemelkedő (projecting), szintén jelölés nélküli gombbal. Ez a kialakítás különösen hasznos olyan alkalmazásoknál, ahol vizuálisan könnyen megkülönböztethető vezérlőelemekre van szükség, például indító és leállító funkcióknál. A nyomógombok színkódolása intuitív használatot tesz lehetővé, ahol a zöld általában indító vagy engedélyező, míg a piros leállító vagy tiltó funkciókat jelöl. A nyomógombok jelölés nélküliek, így szükség esetén egyedi jelölésekkel, címkékkel láthatók el.
A termék krómozott fém kerettel rendelkezik, amely nem csak esztétikus megjelenést biztosít, hanem kiváló mechanikai védelmet is nyújt a mindennapi használat során. A termék szabványos, 22 mm átmérőjű szerelőnyílásba illeszthető, ami az iparban általánosan elfogadott méret, így könnyen integrálható a legtöbb vezérlőpanelbe, kapcsolószekrénybe vagy gépbe. A téglalap alakú nyomógomb kialakítás nemcsak ergonomikus használatot biztosít, hanem egyértelműen jelzi a funkciót is a kezelő számára.
A ZB4BL7340 műszaki paraméterei lenyűgözőek: IP69, IP66 és IP69K védettségi fokozattal rendelkezik, ami magas szintű védelmet biztosít por, víz és nagynyomású mosás ellen (akár 7000000 Pa nyomásig 55°C-on). A termék NEMA 13 és NEMA 4X besorolással is rendelkezik, valamint IK03 mechanikai ütésállósággal. A nyomógomb működési mechanizmusa rugós visszatérítésű, ami azt jelenti, hogy a gomb megnyomás után automatikusan visszatér alaphelyzetbe. A mechanikai élettartama lenyűgöző: 1000000 működési ciklus, ami hosszú távú, megbízható teljesítményt garantál még intenzív használat mellett is. A működési hőmérséklet-tartománya rendkívül széles, -40°C és +70°C között, ami lehetővé teszi a termék használatát szélsőséges környezeti feltételek mellett is, legyen szó akár fagyos, akár forró környezetről.
A ZB4BL7340 különböző elektromos összeállítási kódokkal kompatibilis: C3 (kevesebb mint 6 érintkezőhöz, egyes blokkokkal, elülső rögzítéssel), C4 (kevesebb mint 6 érintkezőhöz, egyes és dupla blokkokkal, elülső rögzítéssel), valamint C14 (kevesebb mint 2 érintkezőhöz, egyes blokkokkal, elülső rögzítéssel). Ez a sokoldalúság lehetővé teszi, hogy a terméket különböző vezérlési konfigurációkban használd, az egyszerű be/ki kapcsolástól kezdve a komplexebb vezérlési funkciókig. A termék számos nemzetközi szabványnak és tanúsítványnak megfelel, beleértve az UL 508, JIS C8201-5-1, IEC 60947-1, CSA C22.2 No 14, és további IEC szabványokat, valamint olyan minősítéseket, mint a CSA, LROS, BV, UL, és DNV. A terméket továbbá tesztelték rezgés- és ütésállóságra is, 5 gn (f=2-500 Hz) rezgésállósággal az IEC 60068-2-6 szerint, valamint 30 gn (18 ms) és 50 gn (11 ms) ütésállósággal az IEC 60068-2-27 szabvány szerint, ami biztosítja a megbízható működést még erős mechanikai behatások esetén is.
Schneider Electric Harmony XB4 - ZB4BL7340 -fém kettősfejű nyomógomb fej, Ø22, visszatérő, 1 zöld 1 piros kiemelkedő nyomógomb műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Termék vagy komponens típusa: Kettősfejű nyomógomb fej
Eszköz rövid neve: ZB4
Keret anyaga: Krómozott fém
Szerelési átmérő: 22 mm
Fej típusa: Szabványos
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fejének alakja: Téglalap alakú
Működtető típusa: Rugós visszatérítés
Működtető profilja: 1 sík - 1 kiemelkedő nyomógomb
Működtetők leírása: Zöld jelölés nélküli - piros jelölés nélküli
Kiegészítő jellemzők
Nettó tömeg: 0,056 kg
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Jelölés színe: Fehér jelölés zöld, piros vagy fekete sapkák esetén, Fekete jelölés fehér sapkák esetén
Működtető profilja: Zöld sík, jelölés nélküli, Piros kiemelkedő, jelölés nélküli
Mechanikai élettartam: 1000000 ciklus
Elektromos összetételi kód: C3 kevesebb mint 6 érintkezőhöz egyes blokkokkal elülső rögzítéssel, C4 kevesebb mint 6 érintkezőhöz egyes és dupla blokkokkal elülső rögzítéssel, C14 kevesebb mint 2 érintkezőhöz egyes blokkokkal elülső rögzítéssel
Eszköz bemutatása: Alapelem
Környezet
Környezeti levegő hőmérséklete tároláshoz: -40...70 °C
Környezeti levegő hőmérséklete működéshez: -40...70 °C
Elektromos áramütés elleni védelmi osztály: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP69 az IEC 60529 szerint, IP66 az IEC 60529 szerint, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok
UL 508, JIS C8201-5-1, IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-5-5, JIS C8201-1
Terméktanúsítványok
CSA, LROS (Lloyds register of shipping), BV, UL listed, DNV
Rezgésállóság
5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság
30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
