A Schneider Electric Harmony XB4 sorozatú ZB4BL6 termék egy kiváló minőségű, nem világító nyomógombfej, amely ipari vezérlőpanelekhez és kapcsolószekrényekhez tervezett. Ez a prémium minőségű alkatrész a Harmony XB4 termékcsalád része, mely világszerte elismert megbízhatóságáról és tartósságáról.

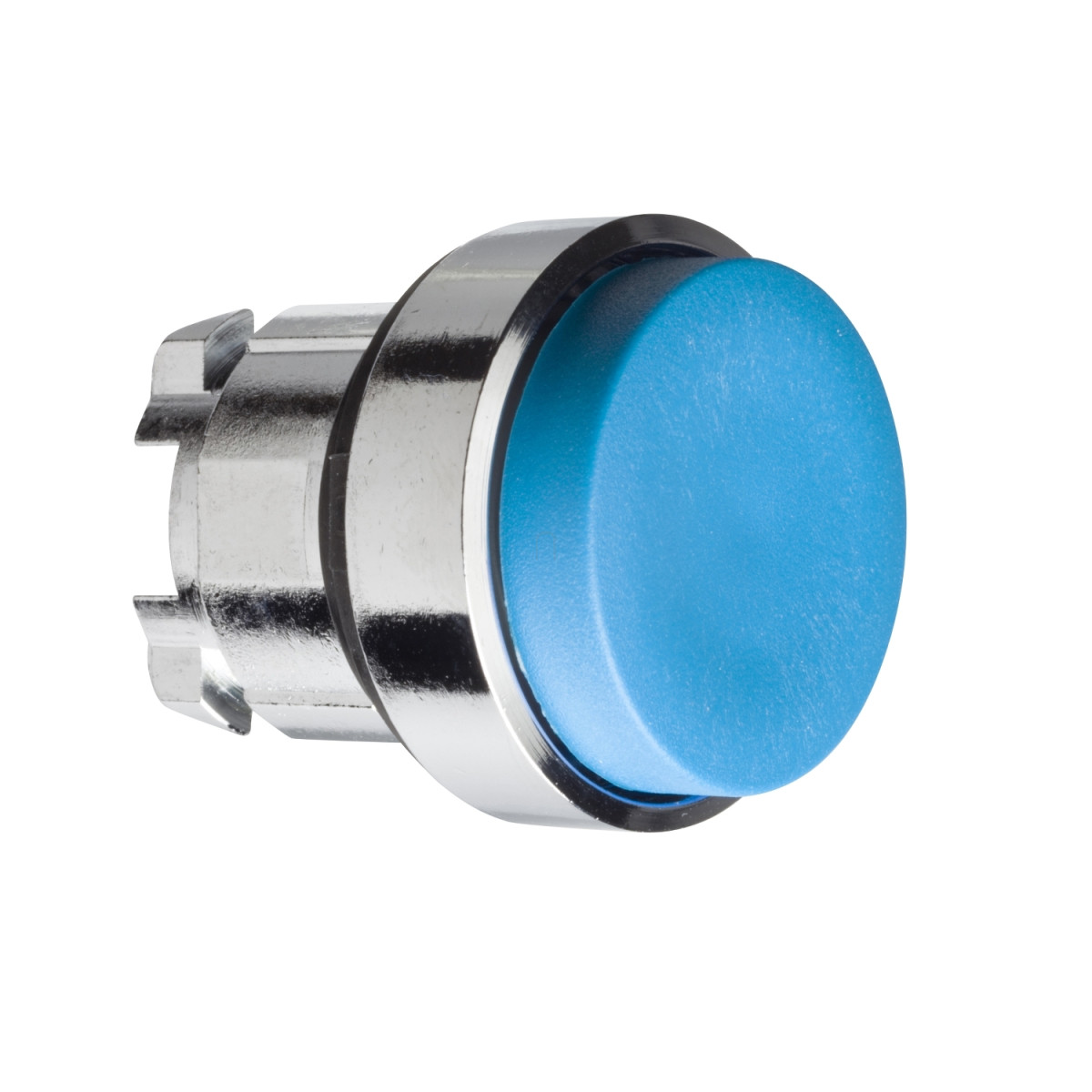

A ZB4BL6 egy kék színű, kiemelkedő nyomógombfej, amely 22,5 mm-es szabványos szerelőnyílásba illeszkedik, így kompatibilis a legtöbb ipari vezérlőpanellel. A termék rugós visszatérő működésű és jelöletlen kivitelű, ami univerzális alkalmazhatóságot biztosít különböző ipari környezetekben. A króm bevonatú fém keret nemcsak esztétikus megjelenést kölcsönöz, hanem jelentősen növeli a termék élettartamát és ellenállóképességét a zord ipari körülmények között is. Az alapkivitelű, kerek fejforma ergonomikus használatot tesz lehetővé, miközben megfelel az iparági szabványoknak.
A ZB4BL6 nyomógombfej lenyűgöző műszaki paraméterekkel rendelkezik. Mechanikai élettartama kiemelkedő: 10 millió kapcsolási ciklust garantál, ami hosszú távú, megbízható működést biztosít gyakori használat mellett is. Környezeti védettség szempontjából a termék IP66, IP67, IP69 és IP69K besorolással rendelkezik az IEC 60529 szabvány szerint, valamint megfelel a NEMA 13 és NEMA 4X követelményeinek is. Ez a kiemelkedő védettség biztosítja, hogy a nyomógomb ellenálljon a pornak, víznek és magas nyomású vízsugárnak, így tökéletes választás mosodai, élelmiszeripari vagy egyéb olyan környezetekben, ahol rendszeres tisztítás szükséges. A termék széles működési hőmérséklettartománnyal rendelkezik: -40°C-tól +70°C-ig használható, ami lehetővé teszi alkalmazását extrém klimatikus viszonyok között is, legyen szó kültéri vagy beltéri használatról, hűtött vagy fűtött környezetről. Az IK06 ütésállósági besorolás az IEC 50102 szerint további védelmet nyújt mechanikai behatásokkal szemben.
Elektromos szempontból a ZB4BL6 fejegység különböző konfigurációkkal használható. A C1 elektromos összeállítási kód szerint maximum 9 érintkező szerelhető az előlapi oldalon egyszerű blokkok használatával, míg a C2 kód akár 9 érintkezőt tesz lehetővé egyszerű és dupla blokkok kombinálásával. A C11 kód maximum 3 érintkezőt, a C15 kód pedig 1 érintkezőt támogat egyszerű blokkokkal az előlapi szereléshez. Ezek a rugalmas konfigurációs lehetőségek széles körű alkalmazhatóságot biztosítanak különböző vezérlési feladatokhoz. A termék számos nemzetközi szabványnak megfelel, köztük az IEC 60947-5-1, IEC 60947-1, IEC 60947-5-5, IEC 60947-5-4, UL 508, JIS C8201-5-1 és JIS C8201-1 előírásainak, valamint rendelkezik BV, CSA, DNV, LROS (Lloyds Register of Shipping) és UL tanúsítványokkal is. Ez a kiterjedt megfelelőség lehetővé teszi a ZB4BL6 használatát különböző iparágakban és országokban, megfelelve a helyi előírásoknak és követelményeknek.
Schneider Electric Harmony XB4 - ZB4BL6 -fém nyomógomb fej, Ø22, kiemelkedő, kék, visszatérő műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Fej nem világító nyomógombhoz
Rövid terméknév: ZB4
Keret anyaga: Krómozott fém
Szerelési átmérő: 22,5 mm
Fejforma: Kerek
Működtetés típusa: Rugós visszatérő
Működtető profilja: Kék, kiemelkedő, jelöletlen
Működtető/sapka színe: Kék
Műszaki paraméterek
CAD méretek: Szélesség: 29 mm, Magasság: 29 mm, Mélység: 33 mm
Mechanikai élettartam: 10.000.000 kapcsolási ciklus
Elektromos összeállítási kód:
C1: max. 9 érintkező egyszerű blokkokkal előlapi szerelésben
C2: max. 9 érintkező egyszerű és dupla blokkokkal előlapi szerelésben
C11: max. 3 érintkező egyszerű blokkokkal előlapi szerelésben
C15: max. 1 érintkező egyszerű blokkokkal előlapi szerelésben
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40...+70 °C
Környezeti hőmérséklet üzemeltetéskor: -40...+70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK ütésállósági fokozat: IK06 az IEC 50102 szerint
Tanúsítványok és szabványok
Szabványok: IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-5, IEC 60947-5-4, UL 508, JIS C8201-5-1, JIS C8201-1
Terméktanúsítványok: BV, CSA, DNV, LROS (Lloyds Register of Shipping), UL listed
Vibrációállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinuszos gyorsulás az IEC 60068-2-27 szerint
