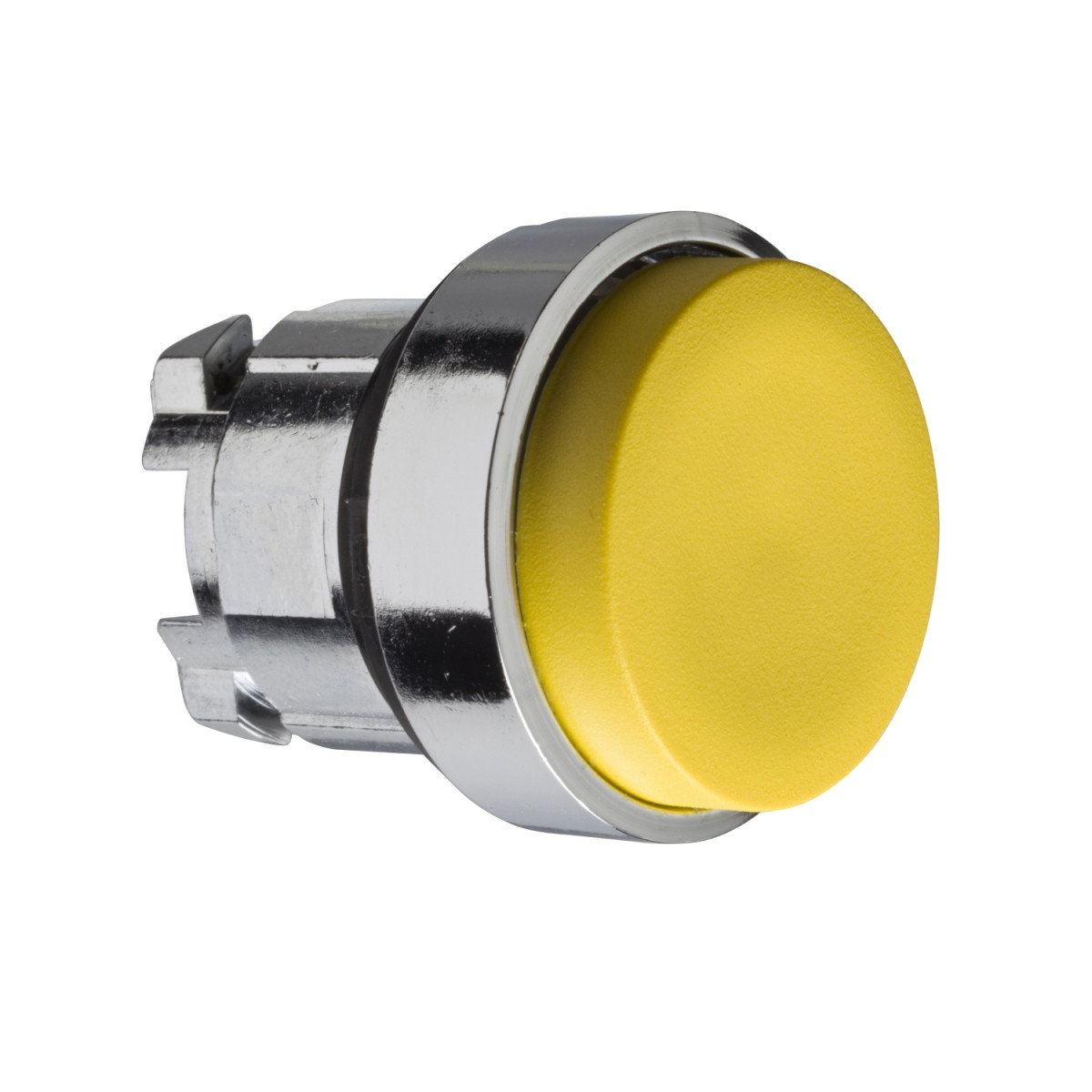

A Schneider Electric Harmony XB4 sorozathoz tartozó ZB4BL5 jelű sárga nyomógomb fej egy kiváló minőségű, ipari környezetbe tervezett vezérlőelem. Ez a termék a Harmony XB4 termékcsalád része, amely kiemelkedő megbízhatóságáról és tartósságáról ismert a világon. A ZB4BL5 egy kiváló minőségű, krómozott fém kerettel rendelkező, sárga színű, kiemelkedő, visszatérő működésű nyomógomb fej, amely tökéletes választás ipari vezérlőpanelekhez, gépekhez és különböző automatizálási rendszerekhez.
A ZB4BL5 nyomógomb fej kialakítása kerek formájú, standard kivitelben készül, és jelöletlen felülettel rendelkezik. A 22,5 mm-es szerelési átmérőnek köszönhetően könnyen beépíthető a szabványos kezelőpanelekbe. A krómozott fém anyagból készült keret rendkívüli tartósságot biztosít, így a termék ellenáll a mostoha ipari körülményeknek, vegyszereknek és a gyakori használatnak. A sárga színű kezelőgomb figyelemfelhívó, így ideális különböző funkciók, mint például indítás, újraindítás vagy egyéb fontos műveletek jelölésére, különösen olyan helyzetekben, ahol a vizuális kiemelés fontos szempont.
A ZB4BL5 nyomógomb fej műszaki paraméterei lenyűgözőek. A CAD méretei: 29 mm szélesség, 29 mm magasság és 33 mm mélység, ami kompakt kialakítást biztosít. A termék mechanikai élettartama kiemelkedően magas, 10.000.000 működési ciklus, ami bizonyítja a Schneider Electric által kínált minőséget. A ZB4BL5 nyomógomb fej a védettségi besorolása szerint IP66, IP67, IP69 és IP69K szabványoknak is megfelel az IEC 60529 szerint, ami azt jelenti, hogy teljesen por- és vízzáró, még nagynyomású vízsugárnak is ellenáll. A NEMA besorolás szerint pedig NEMA 13 és NEMA 4X védettséggel rendelkezik. Az IK besorolása IK06, ami megfelelő ütésállóságot biztosít az IEC 50102 szabvány szerint. Ezek a jellemzők különösen fontosak olyan környezetben, ahol a por, nedvesség vagy akár vízpermet is előfordulhat.
A ZB4BL5 nyomógomb fej széles környezeti hőmérséklet-tartományban használható, -40°C és +70°C között mind tárolási, mind üzemeltetési szempontból, ami rendkívüli rugalmasságot biztosít különböző klimatikus viszonyok között. A termék túlfeszültség elleni védelemmel is rendelkezik, Class I besorolással az IEC 60536 szerint. A ZB4BL5 nyomógomb fej számos szabványnak megfelel, többek között a CSA C22.2 No 14, IEC 60947-5-5, JIS C8201-5-1, IEC 60947-1, UL 508, IEC 60947-5-4, IEC 60947-5-1 és JIS C8201-1 szabványoknak. A termék nemzetközileg elismert tanúsítványokkal rendelkezik, mint például BV, CSA, DNV, LROS (Lloyds register of shipping) és UL listed, ami garantálja a minőséget és a megbízhatóságot világszerte.
A ZB4BL5 nyomógomb fej kiváló rezgés- és ütésállósággal is rendelkezik. Az IEC 60068-2-6 szabvány szerint 5 gn rezgésállósággal bír a 2-500 Hz frekvenciatartományban. Az ütésállóság tekintetében pedig az IEC 60068-2-27 szabvány szerint 30 gn gyorsulást is elvisel 18 ms időtartamig, valamint 50 gn gyorsulást 11 ms időtartamig félszinusz hullám gyorsulás esetén. Különböző elektromos összeállítási kódokkal használható (C1, C2, C11, C15), amelyek különböző érintkezőkonfigurációkat tesznek lehetővé, így a ZB4BL5 nyomógomb fej rendkívül sokoldalúan alkalmazható különböző vezérlési feladatokhoz. A Schneider Electric ZB4BL5 nyomógomb fej ideális választás lehet ipari vezérlőpanelek, gépek, automatizálási rendszerek és egyéb ipari alkalmazások számára, ahol megbízható, tartós és jól látható kezelőelemekre van szükség.
Schneider Electric Harmony XB4 - ZB4BL5 -fém nyomógomb fej, Ø22, kiemelkedő, sárga, visszatérő műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Termék típus: Nyomógomb fej
Rövid terméknév: ZB4
Keret anyaga: Krómozott fém
Szerelési átmérő: 22,5 mm
Oszthatósági mennyiség: 1
Fizikai jellemzők
Fej típusa: Standard
Jelzőegység fej alakja: Kerek
Működtető típusa: Rugós visszatérő
Működtető profilja: Sárga kiemelkedő, jelöletlen
Sapka/működtető vagy lencse színe: Sárga
Méretek
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 33 mm
Teljesítmény
Mechanikai élettartam: 10.000.000 ciklus
Elektromos összetétel
Elektromos összeállítási kód: C1 <9 érintkezőhöz egyes blokkok használatával elölről szerelve
C2 <9 érintkezőhöz egyes és kettős blokkok használatával elölről szerelve
C11 <3 érintkezőhöz egyes blokkok használatával elölről szerelve
C15 <1 érintkezőhöz egyes blokkok használatával elölről szerelve
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-5-5, JIS C8201-5-1, IEC 60947-1, UL 508, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-1
Terméktanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listed
Ellenállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
