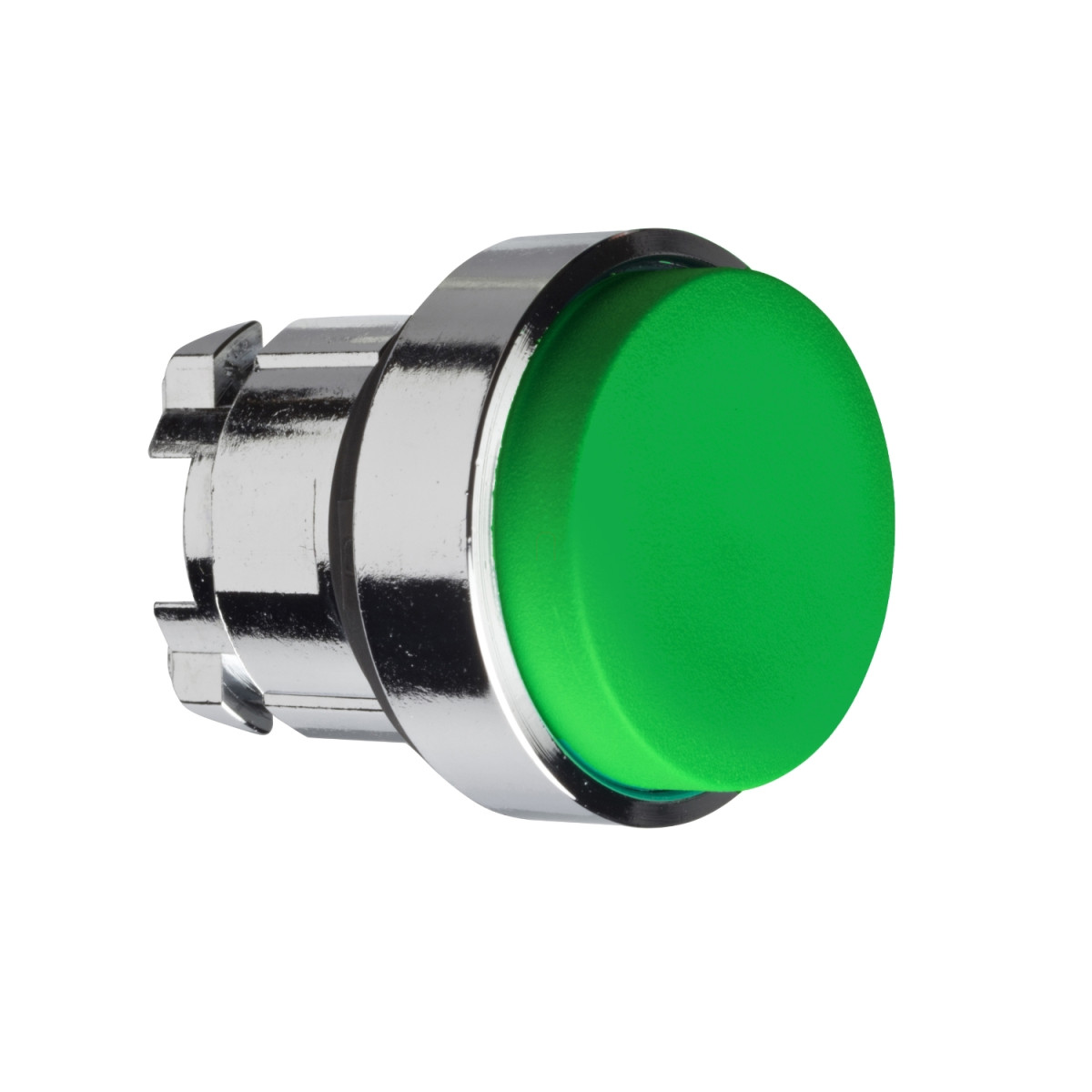

A Schneider Electric Harmony XB4 sorozat ZB4BL3 zöld nyomógomb feje kiváló minőségű ipari kapcsolóelem, amely ipari alkalmazások széles köréhez használható. Ez a nem világító nyomógomb fej a népszerű Harmony XB4 termékcsalád része, amely ismert megbízhatóságáról és robusztus kialakításáról az ipari automatizálási környezetekben.
A ZB4BL3 nyomógomb fej krómbevonatú fém házával és a zöld, kiemelkedő, jelöletlen működtetőgombjával tökéletes választás különböző vezérlési funkciókhoz. A rugós visszatérítésű működtető 22,5 mm-es szabványos szerelési átmérővel rendelkezik, így kompatibilis a legtöbb ipari kapcsolópanel furatával. A kiemelkedő profilú nyomógomb ergonomikus használatot biztosít, még kesztyűben is könnyen kezelhető. A zöld szín általában indítási, engedélyezési vagy normál működési funkciók jelzésére szolgál az ipari vezérlőpaneleken.
A ZB4BL3 műszaki paraméterei kiemelkedőek: lenyűgöző, 10 millió ciklust biztosító mechanikai élettartam, amely hosszú távú, megbízható működést garantál még intenzív használat mellett is. A nyomógomb fej IP66, IP67, IP69, IP69K védettségi besorolással rendelkezik az IEC 60529 szabvány szerint, ami teljes por elleni védelmet és erős vízsugár, ideiglenes elmerülés, valamint nagy nyomású és magas hőmérsékletű vízsugár elleni védelmet jelent. Emellett NEMA 13 és NEMA 4X szabványoknak is megfelel, továbbá IK06 ütésállósági fokozattal rendelkezik az IEC 50102 szerint. Mindez biztosítja a termék megbízható működését még a legmostohább ipari környezetekben is, ahol por, nedvesség, olaj vagy más szennyeződés előfordulhat.
A ZB4BL3 nyomógomb fej -40°C és +70°C közötti üzemi és tárolási hőmérséklet-tartománnyal rendelkezik, így szélsőséges környezeti feltételek mellett is megbízhatóan működik. A termék különböző elektromos összeállítási kódokkal használható (C1, C2, C11, C15), amelyek különböző kontaktusszámot és elrendezést tesznek lehetővé az előlapi szerelésű egyszeres és dupla blokkok használatával. A nyomógomb kiváló rezgésállósággal (5 gn, f=2...500 Hz az IEC 60068-2-6 szerint) és ütésállósággal (30 gn 18 ms-ig vagy 50 gn 11 ms-ig félszinuszos gyorsulásra az IEC 60068-2-27 szerint) rendelkezik, ami kritikus fontosságú a vibráló gépi környezetben történő alkalmazásoknál. A terméket számos nemzetközi tanúsítvány (BV, CSA, DNV, LROS, UL) és szabvány (CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-1, JIS C8201-5-1, UL 508, stb.) hitelesíti, ami igazolja megfelelőségét a globális ipari használatra.
Schneider Electric Harmony XB4 - ZB4BL3 -fém nyomógomb fej, Ø22, kiemelkedő, zöld, visszatérő műszaki adatok
Általános tulajdonságok
Termékcsalád: Harmony XB4
Termék típusa: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB4
Keret anyaga: Krómozott fém
Szerelési átmérő: 22,5 mm
Fej típusa: Standard
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérítés
Működtető profilja: Zöld kiemelkedő, jelöletlen
Sapka/működtető vagy lencse színe: Zöld
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 33 mm
Mechanikai élettartam: 10000000 ciklus
Elektromos összeállítás kódja: C1 kevesebb mint 9 érintkezőhöz, egyszeres blokkokat használva előlapi szereléshez
C2 kevesebb mint 9 érintkezőhöz, egyszeres és dupla blokkokat használva előlapi szereléshez
C11 kevesebb mint 3 érintkezőhöz, egyszeres blokkokat használva előlapi szereléshez
C15 kevesebb mint 1 érintkezőhöz, egyszeres blokkokat használva előlapi szereléshez
Eszköz megjelenése: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40…70 °C
Környezeti hőmérséklet üzemeléshez: -40…70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védelmi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védelmi fokozat: NEMA 13
NEMA 4X
IK védelmi fokozat: IK06 az IEC 50102 szerint
Megfelelőség és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-1, JIS C8201-5-1, UL 508, IEC 60947-5-4, IEC 60947-5-5, JIS C8201-1
Termék tanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL
Mechanikai jellemzők
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szerint
