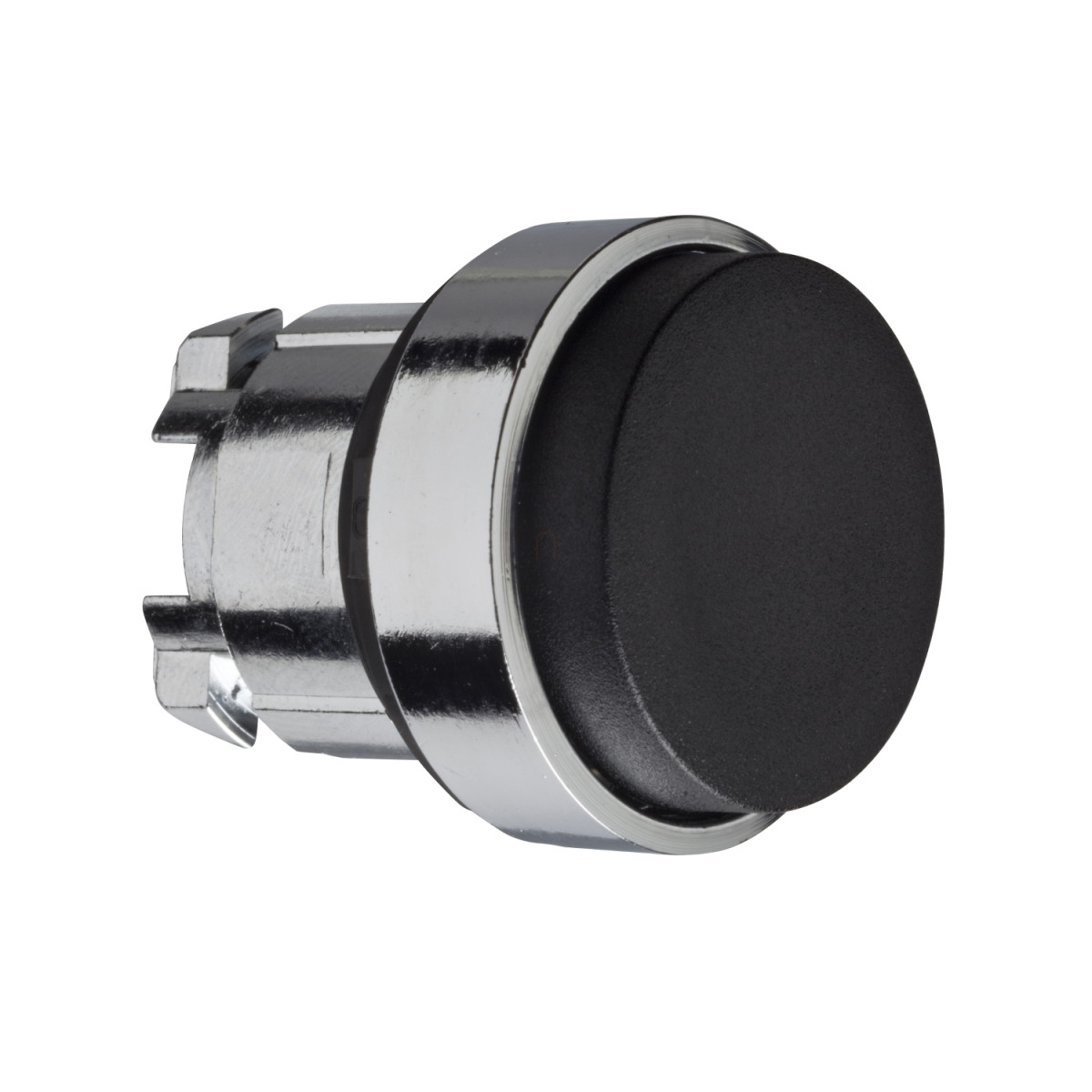

A Schneider Electric Harmony XB4 termékcsalád ZB4BL2 típusú nem világító nyomógomb feje egy prémium minőségű ipari vezérlőelem, amely kifejezetten a tartós és megbízható működésre lett tervezve. Ez a fekete, kiemelkedő kialakítású nyomógomb fej 22,5 mm-es szerelőnyílásba illeszthető, és krómozott fém kialakításával kiemelkedő esztétikai megjelenést és hosszú élettartamot biztosít.
A ZB4BL2 jelölés nélküli, rugós visszatérésű nyomógomb fej, amely alapvető vezérlési funkciók ellátására szolgál ipari környezetben. A termék kerek kialakítása és fekete színe jól látható, ergonomikus kezelést biztosít még kesztyűben is. A kiemelkedő profil megkönnyíti a nyomógomb megtalálását akár sötétben vagy korlátozott látási viszonyok között is. Tökéletes választás gépek indításához, leállításához vagy bármilyen folyamat vezérléséhez, ahol megbízható mechanikai működésre van szükség.
A Harmony XB4 sorozatú nyomógomb fej kivételes mechanikai tartóssággal rendelkezik, akár 10 millió kapcsolási ciklust is kibír, ami rendkívüli megbízhatóságot jelent még a legintenzívebb ipari használat során is. A termék számos környezeti tanúsítvánnyal rendelkezik, és különböző védelmi szinteket kínál: IP66, IP67, IP69, IP69K fokozatoknak felel meg az IEC 60529 szerint, valamint NEMA 13 és NEMA 4X besorolással is rendelkezik. Ez rendkívüli védelmet biztosít por, vízsugár és nagy nyomású mosás ellen, így ideálissá teszi élelmiszeripari, gyógyszeripari vagy más olyan környezetben való használatra, ahol rendszeres tisztítás szükséges.
A ZB4BL2 nyomógomb fej szélsőséges hőmérsékleti tartományban is megbízhatóan működik, -40°C-tól +70°C-ig használható. Ellenáll a vibrációnak (5g, 2-500 Hz frekvenciatartományban az IEC 60068-2-6 szerint) és a mechanikai ütéseknek (30g 18 ms-os vagy 50g 11 ms-os gyorsulás mellett az IEC 60068-2-27 szerint). A termék különböző elektromos összeállítási kódokkal kompatibilis (C1, C2, C11, C15), így számos kapcsolási konfiguráció megvalósítható. A Schneider Electric ZB4BL2 nyomógomb fej megfelel a nemzetközi szabványoknak, többek között az IEC 60947-5-4, IEC 60947-1, IEC 60947-5-1 előírásainak, és rendelkezik a szükséges BV, CSA, DNV, LROS és UL tanúsítványokkal, biztosítva a világszerte történő felhasználhatóságot különböző iparági alkalmazásokban.
Schneider Electric Harmony XB4 - ZB4BL2 -fém nyomógomb fej, Ø22, kiemelkedő, fekete, visszatérő műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Termék vagy komponens típus: Nem világító nyomógomb fej
Eszköz rövid neve: ZB4
Keret anyaga: Krómozott fém
Szerelési átmérő: 22,5 mm
Fej típusa: Standard
Jelzőegység fejének alakja: Kerek
Működtető típusa: rugós visszatérésű
Működtető profil: Fekete kiemelkedő, jelölés nélküli
Sapka/működtető vagy lencse színe: Fekete
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 33 mm
Mechanikai élettartam: 10000000 ciklus
Elektromos összeállítási kód:
C1 <9 érintkezőhöz egyes blokkokkal elölről szereléshez
C2 <9 érintkezőhöz egyes és dupla blokkokkal elölről szereléshez
C11 <3 érintkezőhöz egyes blokkokkal elölről szereléshez
C15 <1 érintkezőhöz egyes blokkokkal elölről szereléshez
Eszköz bemutató: Alap elem
Környezeti jellemzők
Védő kezelés: TH
Környezeti hőmérséklet tároláskor: -40…70 °C
Környezeti hőmérséklet működés közben: -40…70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat:
IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat:
NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok:
IEC 60947-5-4
IEC 60947-1
IEC 60947-5-1
CSA C22.2 No 14
UL 508
IEC 60947-5-5
JIS C8201-5-1
JIS C8201-1
Termék tanúsítványok:
BV
CSA
DNV
LROS (Lloyds register of shipping)
UL listed
Ellenállóság
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság:
30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
