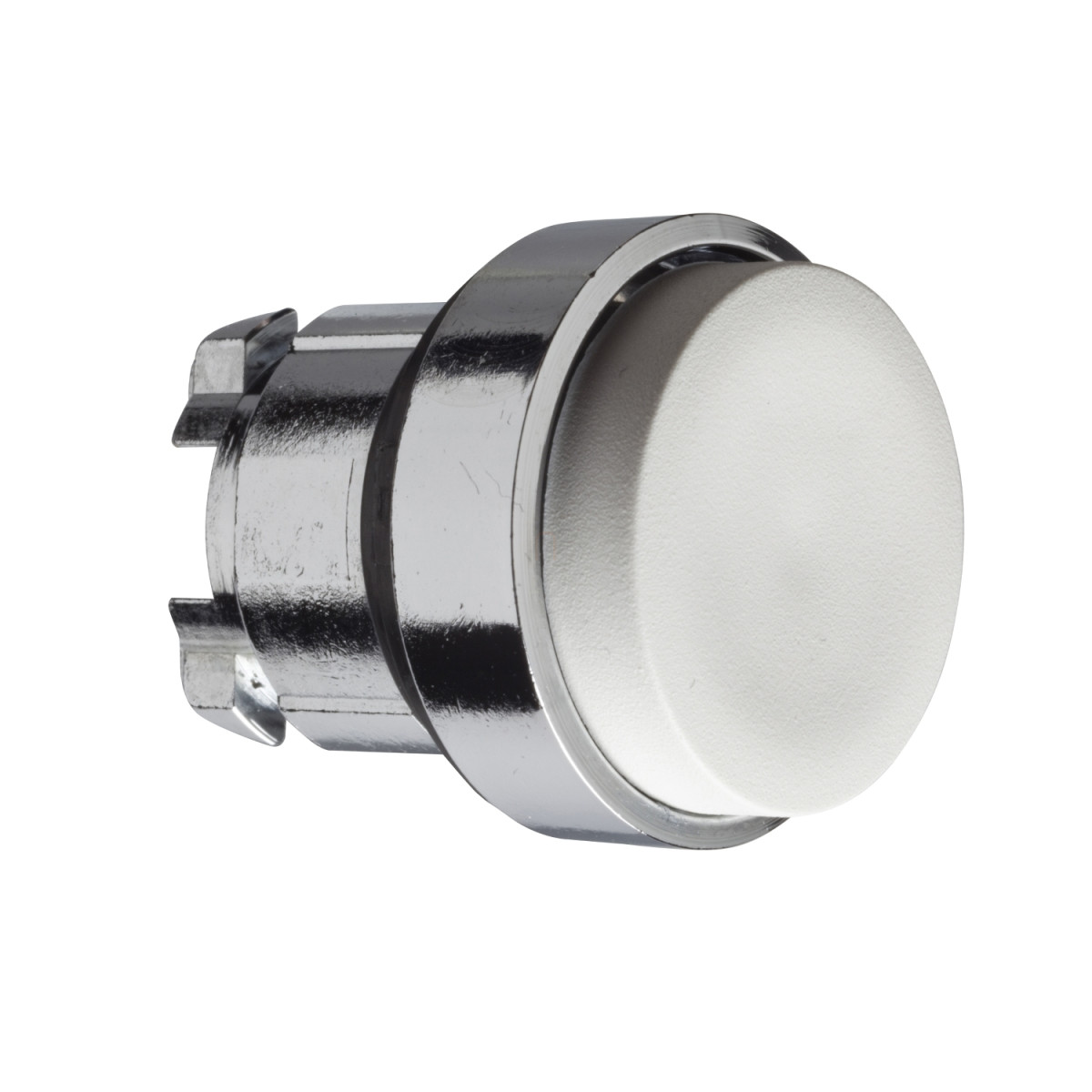

A Schneider Electric Harmony XB4 sorozatú ZB4BL1 nem világító nyomógombfej professzionális ipari alkalmazásokhoz kifejlesztett vezérlőelem, amely kiemelkedő minőséget és tartósságot biztosít. Ez a fehér, kiemelkedő nyomógombfej ideális választás olyan környezetekben, ahol a megbízhatóság és a hosszú élettartam alapvető követelmény, például gyártósorok, gépek, vezérlőpanelek vagy ipari berendezések esetén.
A ZB4BL1 nyomógombfej a Harmony XB4 termékcsalád része, amely a Schneider Electric ipari vezérlőelemek kínálatának meghatározó vonala. A termék 22,5 mm-es szabványos szerelési átmérővel rendelkezik, ami lehetővé teszi a könnyű telepítést és kompatibilitást a legtöbb ipari alkalmazással. A fehér, kiemelkedő kialakítású nyomógomb rugós visszatérítésű működtetést biztosít, ami azt jelenti, hogy a gomb megnyomása után automatikusan visszaáll alaphelyzetbe. A termék jelölés nélküli kivitelben készül, így szükség esetén egyedi jelölésekkel látható el a konkrét alkalmazásnak megfelelően.
A ZB4BL1 nyomógombfej műszaki paraméterei lenyűgözőek: a krómbevonatú fém keret tartósságot és elegáns megjelenést biztosít. A termék kiemelkedő mechanikai élettartammal rendelkezik, amely eléri a 10 millió működtetési ciklust. Ez rendkívüli megbízhatóságot jelent még intenzív használat mellett is. Az elektromos összeállítási lehetőségek szempontjából a ZB4BL1 különböző kódoknak megfelelően konfigurálható: C1 kód esetén akár 9 érintkező használható egyes blokkokkal előlapi szerelésben, C2 kód esetén akár 9 érintkező használható egyes és kettős blokkokkal előlapi szerelésben, C11 kód esetén akár 3 érintkező használható egyes blokkokkal előlapi szerelésben, és C15 kód esetén akár 1 érintkező használható egyes blokkokkal előlapi szerelésben.
A ZB4BL1 nyomógombfej kiemelkedő környezeti paraméterekkel rendelkezik, ami lehetővé teszi a használatát szélsőséges körülmények között is. Az üzemi és tárolási hőmérséklet-tartomány -40°C és +70°C között van, ami rendkívül széles működési spektrumot biztosít. A termék védettsége figyelemre méltó: IP66, IP67, IP69 és IP69K védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, ami teljes por elleni védelmet és különböző fokú víz elleni védelmet jelent, beleértve a nagy nyomású, magas hőmérsékletű vízsugár elleni védelmet is. A NEMA védettségi besorolás szerint a termék NEMA 13 és NEMA 4X minősítésű, az IK ütésállóság pedig IK06 szintű az IEC 50102 szabvány szerint. A termék Class I túlfeszültség kategóriába tartozik az IEC 60536 szabvány szerint. A ZB4BL1 nyomógombfej számos nemzetközi szabványnak megfelel, többek között a CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-1, UL 508, IEC 60947-5-1, IEC 60947-5-5, IEC 60947-5-4 és JIS C8201-1 szabványoknak. A termék különböző tanúsítványokkal rendelkezik, mint például BV, CSA, DNV, LROS (Lloyds register of shipping) és UL listed, ami igazolja a magas minőségi és biztonsági standardoknak való megfelelést.
Schneider Electric Harmony XB4 - ZB4BL1 -fém nyomógomb fej, Ø22, kiemelkedő, fehér, visszatérő műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB4
Előlap anyaga: Krómozott fém
Szerelési átmérő: 22,5 mm
Fej típusa: Standard
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profilja: Fehér kiemelkedő, jelölés nélküli
Kupak/működtető vagy lencse színe: Fehér
Kiegészítő jellemzők
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 33 mm
Mechanikai élettartam: 10000000 ciklus
Elektromos összeállítási kód: C1 <9 érintkezőhöz egyedi blokkokkal előlapi szerelésben
C2 <9 érintkezőhöz egyedi és kettős blokkokkal előlapi szerelésben
C11 <3 érintkezőhöz egyedi blokkokkal előlapi szerelésben
C15 <1 érintkezőhöz egyedi blokkokkal előlapi szerelésben
Eszköz bemutatása: Alap elem
Környezeti feltételek
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40...70 °C
Környezeti levegő hőmérséklet üzemeléshez: -40...70 °C
Túlfeszültség kategória: Class I az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14
JIS C8201-5-1
IEC 60947-1
UL 508
IEC 60947-5-1
IEC 60947-5-5
IEC 60947-5-4
JIS C8201-1
Termék tanúsítványok: BV
CSA
DNV
LROS (Lloyds register of shipping)
UL listed
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás szerint az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás szerint az IEC 60068-2-27 szerint
