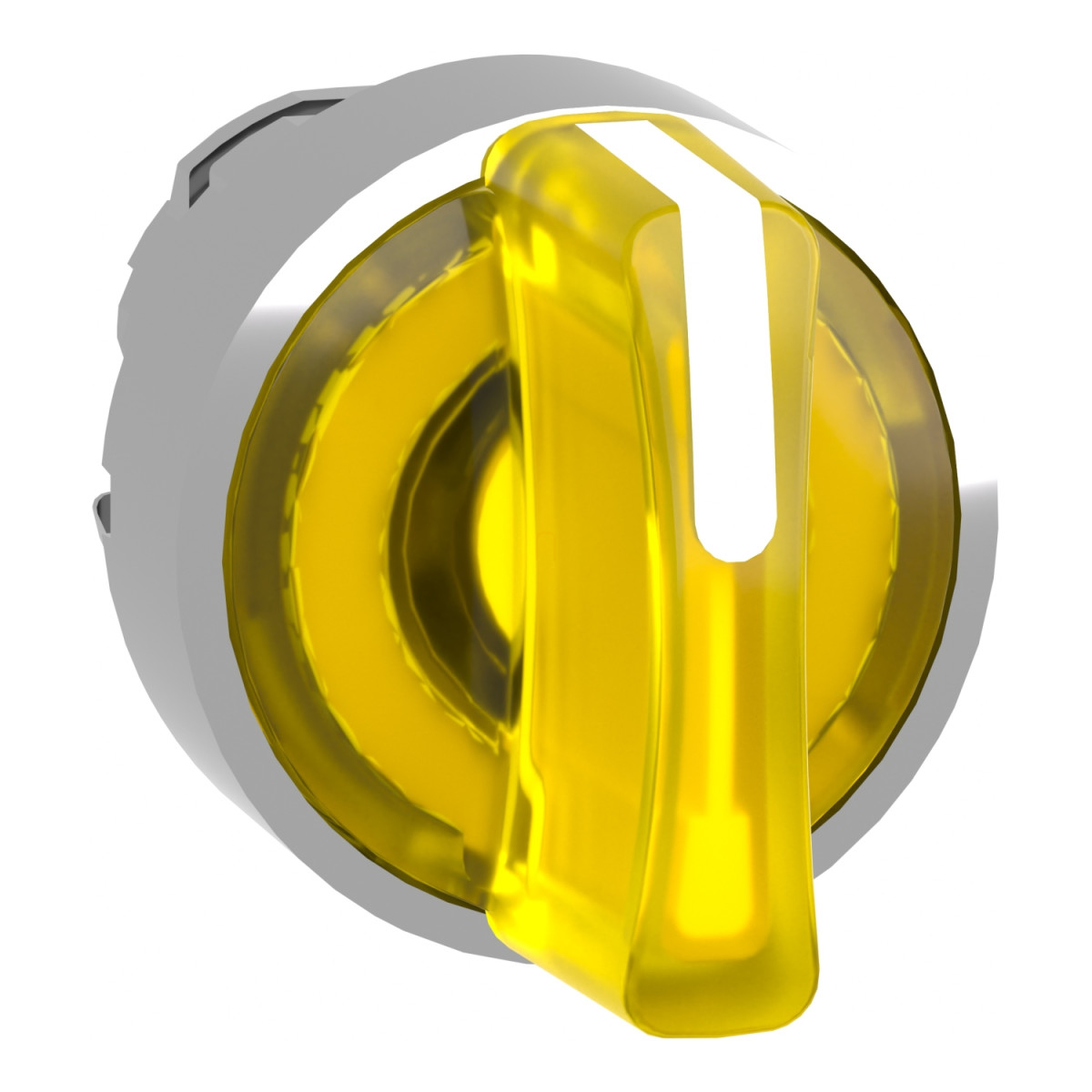

A Schneider Electric Harmony XB4 termékcsalád ZB4BK1583 típusszámú világítható választókapcsoló feje egy professzionális ipari vezérlőeszköz, amely tökéletes választás ipari környezetben történő alkalmazásra. Ez a prémium minőségű, sárga színű fém vezérlőelem 3 pozíciós működést biztosít, középre rugós visszatéréssel, amely számos ipari alkalmazásban ideális választássá teszi.
A ZB4BK1583 22,5 mm-es szabványos furatátmérővel rendelkezik, így könnyen beépíthető a legtöbb ipari vezérlőpanelbe. A krómbevonatú fém keret és sárga standard fogantyú kombinációja nemcsak esztétikus megjelenést, de tartós kivitelt is biztosít. A kapcsoló kerek jelzőegység fejjel rendelkezik, amely tökéletesen illeszkedik a Harmony XB4 termékcsalád modern és funkcionális dizájnjához. A sárga szín jól láthatóságot biztosít, és gyakran használják figyelmeztetés, vészhelyzet vagy speciális funkciók jelölésére az ipari környezetben.
A Schneider Electric ZB4BK1583 kapcsolófej kompatibilis a Universal LED blokkokkal, ami sokoldalú világítási lehetőségeket kínál. A LED-es megvilágítás nemcsak az állapotjelzést teszi lehetővé, de a kezelő számára is egyértelmű visszajelzést ad a kapcsoló aktuális pozíciójáról, még gyenge fényviszonyok között is. A kapcsoló háromállású pozícionálást tesz lehetővé, +/- 45°-os elfordulással, ami pontos vezérlést biztosít különböző folyamatokhoz és gépek működtetéséhez. A középre visszatérő rugós mechanizmus biztosítja, hogy a kapcsoló mindig visszatérjen alaphelyzetbe, amikor a kezelő elengedi, ami bizonyos biztonsági alkalmazásoknál elengedhetetlen.
A ZB4BK1583 kiemelkedő műszaki paraméterekkel rendelkezik, melyek között szerepel az IP66, IP67, IP69 és IP69K védettség, ami kivételes por- és vízállóságot jelent még nagy nyomású mosás esetén is (7000000 Pa 55 °C-on, 0,1 m távolságból). A kapcsoló fejegység NEMA 13 és NEMA 4X besorolással is rendelkezik, valamint IK04 mechanikai ütésállósággal, ami kiváló védelmet nyújt a fizikai behatásokkal szemben. Az alkatrész -40°C és +70°C közötti működési és tárolási hőmérséklettartománya biztosítja, hogy extrém környezeti feltételek között is megbízhatóan működjön. Az 500 000 ciklusos mechanikai élettartam hosszú távú, megbízható teljesítményt garantál még intenzív használat mellett is. A kapcsoló fejegység különböző elektromos összeállítási kódokkal rendelkezik (M3, M6, M10, M4), ami rugalmas integrációt tesz lehetővé különböző vezérlőrendszerekbe, legfeljebb 4 érintkezővel és különböző LED konfigurációkkal. A termék számos nemzetközi szabványnak megfelel, beleértve az IEC 60947-5-5, CSA C22.2 No 14, UL 508 és több más szabványt, valamint rendelkezik BV, CSA, DNV, LROS és UL tanúsítványokkal, ami garantálja a minőséget és a megbízhatóságot globális alkalmazásokban. A kapcsolófej vibrációval szembeni ellenállása 5 gn (f = 2...500 Hz) az IEC 60068-2-6 szerint, valamint ütésállósága 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) féltengely-hullám gyorsulás esetén az IEC 60068-2-27 szabvány szerint, ami stabil működést biztosít még erős mechanikai igénybevételek mellett is.
Schneider Electric Harmony XB4 - ZB4BK1583 -fém világító választókapcsoló fej műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Termék vagy összetevő típusa: Világítható választókapcsoló fej
Termék kompatibilitás: Universal LED
Eszköz rövid neve: ZB4
Keret anyaga: Krómozott fém
Szerelési átmérő: 22,5 mm
Értékesítés oszthatatlan mennyiségben: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Középre rugós visszatérés
Működtető profil: Sárga standard fogantyú
Működtető helyzet információ: 3 pozíció +/- 45°
Kupak/működtető vagy lencse színe: Sárga
Kiegészítő adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 43 mm
Magasnyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 500000 ciklus
Elektromos összeállítási kód: M3 <4 érintkezőhöz, egyes blokkok használatával elölről szerelve integrált LED-del
M6 <2 érintkezőhöz, egyes blokkok használatával elölről szerelve integrált LED-del és transzformátorral
M10 <2 érintkezőhöz, egyes blokkok használatával elölről szerelve integrált LED-del
M4 <4 érintkezőhöz, egyes és dupla blokkok használatával elölről szerelve integrált LED-del
Eszköz bemutatása: Alapelem
Környezet
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40...70 °C
Környezeti levegő hőmérséklet működéshez: -40...70 °C
Túlfeszültség-kategória: Class I az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK04 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-5, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-4, UL 508, IEC 60947-5-1, JIS C8201-1
Termék tanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listed
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsuláshoz az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsuláshoz az IEC 60068-2-27 szerint
