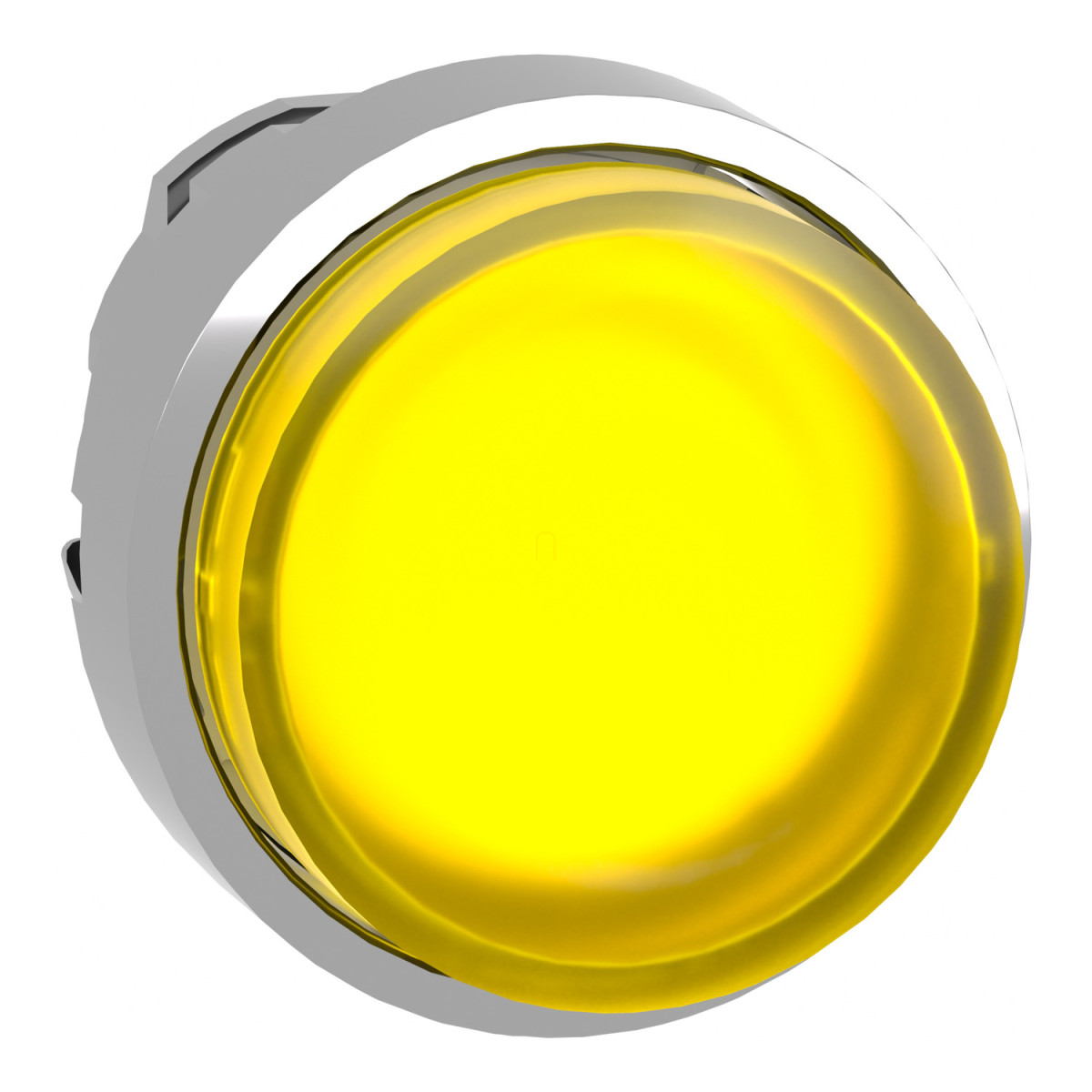

A Schneider Electric Harmony XB4 termékcsaládjába tartozó ZB4BH83 egy kiváló minőségű, fém világító nyomógomb fej, amely professzionális ipari környezetben történő alkalmazásra lett kifejlesztve. Ez a sárga színű, kiemelkedő kialakítású kezelőelem 22 mm-es standard furatra szerelhető, és univerzális LED blokkal kompatibilis. A termék különleges push-push működési elvének köszönhetően rendkívül intuitív kezelést biztosít a végfelhasználók számára.
A ZB4BH83 nyomógomb fejet krómozott fém keret jellemzi, amely nemcsak elegáns megjelenést kölcsönöz, hanem kimagasló tartósságot is biztosít még a legmostohább ipari környezetben is. A sárga, kiemelkedő, jelölés nélküli kezelőfelület kiváló láthatóságot biztosít, így könnyedén beazonosítható még nagy távolságból vagy gyenge fényviszonyok között is. A termék univerzális LED-kompatibilitása lehetővé teszi, hogy különböző világítási megoldásokkal kombinálva használja, így rugalmasan alkalmazható a legkülönfélébb vezérlőpaneleken és irányítópultokon.
A ZB4BH83 nyomógomb fej kiemelkedő műszaki paraméterekkel rendelkezik, amelyek alkalmassá teszik a legszélsőségesebb körülmények közötti használatra is. Az IP69, IP69K és IP67 védettségi fokozatok biztosítják a teljes por- és vízvédelmet, még nagynyomású mosás esetén is (akár 7000000 Pa nyomás 55 °C-on, 0,1 m távolságból). A termék megfelel a NEMA 13 és NEMA 4X szabványoknak, valamint IK05 ütésállósággal rendelkezik az IEC 50102 szerint. Működési hőmérséklet-tartománya rendkívül széles, -40°C és +70°C között, ami szélsőséges környezetben is megbízható teljesítményt garantál. A nyomógomb mechanikai élettartama 500000 működési ciklus, amely hosszú távú, megbízható működést biztosít ipari alkalmazásokban.
A ZB4BH83 nyomógomb fej különböző elektromos konfigurációkban használható: M5 (maximum 2 érintkező egyszeri blokkok használatával, elölről szerelve, beépített LED-del), M6 (maximum 2 érintkező egyszeri blokkok használatával, elölről szerelve, beépített LED-del és transzformátorral), valamint M10 (maximum 2 érintkező egyszeri blokkok használatával, elölről szerelve, beépített LED-del). A termék kimagasló rezgésállósággal (5 gn, f=2-500 Hz az IEC 60068-2-6 szerint) és ütésállósággal (30 gn 18 ms időtartamú vagy 50 gn 11 ms időtartamú félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint) rendelkezik. A termék számos nemzetközi tanúsítvánnyal rendelkezik, többek között CSA, LROS (Lloyds register of shipping), BV, UL listed és DNV, ami bizonyítja megbízhatóságát és minőségét a globális piacon.
Schneider Electric Harmony XB4 - ZB4BH83 -fém világító nyomógomb fej, Ø22, nyomó-nyomó, kiemelkedő, sárga műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Világító nyomógomb fej
Kompatibilitás: Univerzális LED
Eszköz rövid neve: ZB4
Előlapi anyag: Krómozott fém
Szerelési átmérő: 22,5 mm
Jelzőegység fejének alakja: Kerek
Működtető típusa: Nyomó-nyomó
Működtető profilja: Sárga, kiemelkedő, jelölés nélküli
Sapka/működtető vagy lencse színe: Sárga
Kiegészítő információk
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 33 mm
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 500000 ciklus
Elektromos összetétel kód: M5 max. 2 érintkezőhöz egyszeri blokkok használatával elölről szerelve beépített LED-del
M6 max. 2 érintkezőhöz egyszeri blokkok használatával elölről szerelve beépített LED-del és transzformátorral
M10 max. 2 érintkezőhöz egyszeri blokkok használatával elölről szerelve beépített LED-del
Eszköz bemutatása: Alapelem
Környezet
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP69, IP69K, IP67 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK05 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-4, IEC 60947-5-5, JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-5-1, UL 508, IEC 60947-1, JIS C8201-1
Terméktanúsítványok: CSA, LROS (Lloyds register of shipping), BV, UL listed, DNV
Ellenállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
