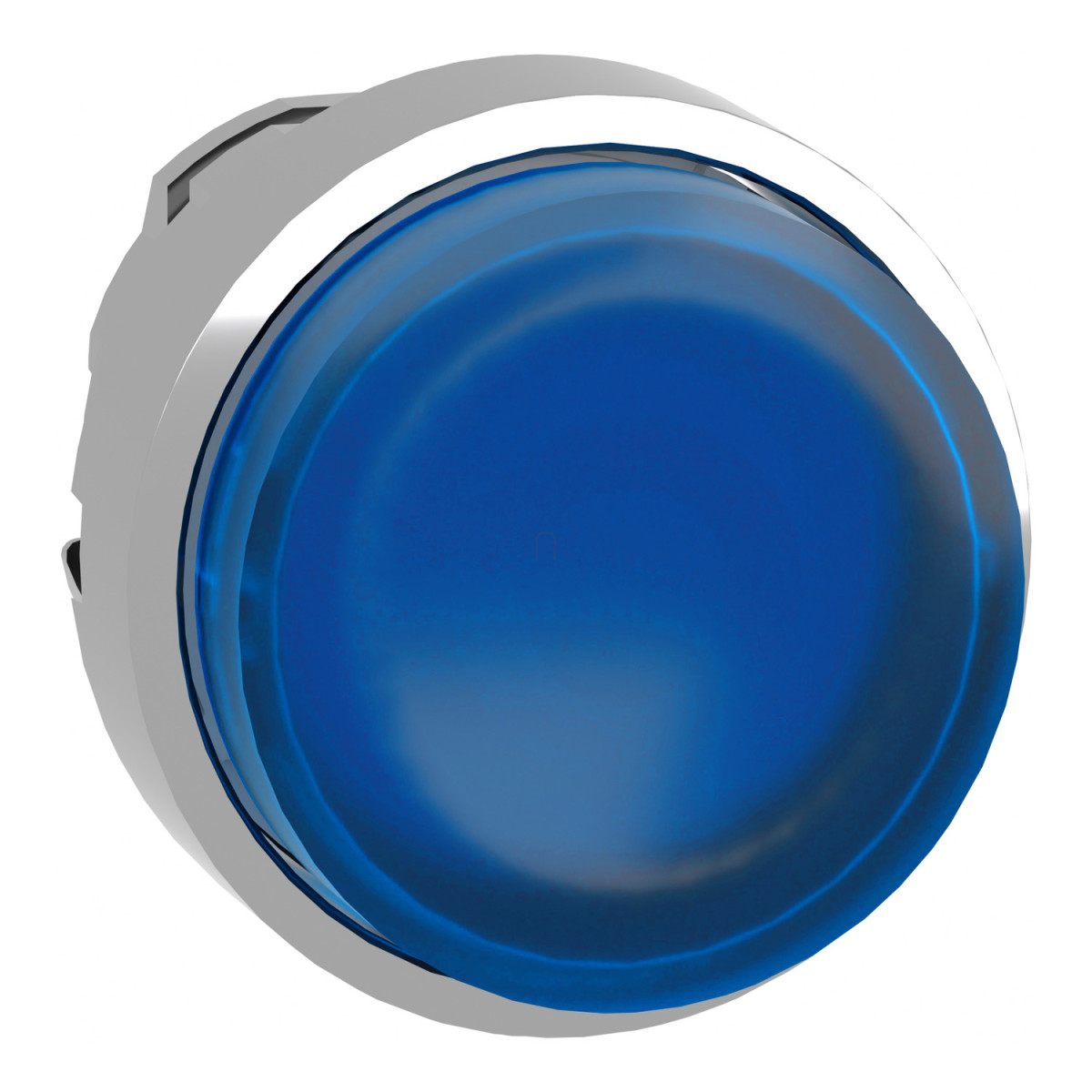

A Schneider Electric Harmony XB4 sorozatba tartozó ZB4BH63 modell egy kiváló minőségű világító nyomógomb fej, amely ipari környezetben történő használatra készült. Ez a termék kimagasló teljesítményével, tartósságával és megbízhatóságával tűnik ki a piacon elérhető hasonló megoldások közül, így ideális választás vezérlőpanelekhez és irányítórendszerekhez.
A ZB4BH63 világító nyomógomb fej a Harmony XB4 termékvonal része, amelyet a Schneider Electric kifejezetten ipari felhasználásra fejlesztett ki. A nyomógomb fej 22,5 mm-es szabványos szerelőnyílásba illeszthető, így könnyen integrálható a meglévő rendszerekbe. A kék, kiemelkedő kialakítás nemcsak esztétikus megjelenést biztosít, hanem a kezelő számára is könnyen azonosíthatóvá teszi a gombot. A nyomó-nyomó működtetési mód praktikus megoldást jelent olyan helyzetekben, ahol a be- és kikapcsolási funkciókat egyetlen gombbal kell megvalósítani.
A termék krómbevonatú fém kerettel rendelkezik, amely nemcsak elegáns megjelenést biztosít, hanem jelentősen növeli a termék tartósságát is. A fém szerkezet ellenáll a mechanikai behatásoknak, így a nyomógomb hosszú élettartamot biztosít még intenzív használat mellett is. A mechanikai élettartam 500 000 kapcsolási ciklus, ami kiemelkedő érték az ipari nyomógombok között.
A ZB4BH63 modell univerzális LED-del kompatibilis, ami széles körű felhasználási lehetőségeket biztosít. A termék figyelemre méltó védelmi tulajdonságokkal rendelkezik: IP67, IP69 és IP69K védettségi szintekkel büszkélkedhet, ami azt jelenti, hogy tökéletesen ellenáll a pornak és víznek. Különösen említésre méltó, hogy a termék ellenáll a nagynyomású mosóberendezéseknek is (7000000 Pa 55 °C-on, 0,1 m távolságból), így olyan környezetben is használható, ahol rendszeres tisztítás szükséges. A működési hőmérséklet-tartomány -40 és +70 °C között van, ami lehetővé teszi a termék használatát szélsőséges környezeti feltételek mellett is.
A ZB4BH63 nyomógomb fej kompatibilis az M5, M6 és M10 elektromos összeállítási kódokkal, amelyek <2 érintkezővel rendelkező egyszeres blokkokat használnak előlapi szereléshez, beépített LED-del. Az M6 kód esetében a termék transzformátorral is rendelkezik. A NEMA 13 és NEMA 4X megfelelőségi besorolások tovább bővítik a felhasználási lehetőségeket, különösen az észak-amerikai piacokon. Az IK05 besorolás garantálja a megfelelő ütésállóságot.
A Schneider Electric ZB4BH63 világító nyomógomb fej megfelel számos nemzetközi szabványnak, beleértve az IEC 60947-1, UL 508, CSA C22.2 No 14, IEC 60947-5-5, IEC 60947-5-1, IEC 60947-5-4, JIS C8201-1 és JIS C8201-5-1 előírásokat. A termék rendelkezik CSA, LROS (Lloyds Register of Shipping), BV, UL és DNV tanúsítványokkal, ami igazolja a magas minőséget és a nemzetközi szabványoknak való megfelelést. Ez a széleskörű minősítési háttér teszi a ZB4BH63 modellt megbízható választássá kritikus alkalmazásokhoz az ipar különböző területein. Rezgésállósága 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint, ütésállósága pedig 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) félszinuszhullámú gyorsulásra az IEC 60068-2-27 szerint.
Schneider Electric Harmony XB4 - ZB4BH63 -fém világító nyomógomb fej műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Termék vagy komponens típusa: Világító nyomógomb fej
Termék kompatibilitás: Universal LED
Eszköz rövid név: ZB4
Keret anyaga: Krómbevonatú fém
Fej típusa: Standard
Szerelési átmérő: 22,5 mm
Oszthatatlan értékesítési egység: 1
Jelzőegység fej alakja: Kerek
Működtető típusa: Nyomó-nyomó
Működtető profilja: Kék kiemelkedő, jelöletlen
Sapka/működtető vagy lencse színe: Kék
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 33 mm
Nagynyomású mosóberendezéssel szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 500000 ciklus
Elektromos összeállítási kód: M5 <2 érintkezőhöz egyszeres blokkok használatával előlapi szereléshez beépített LED-del
M6 <2 érintkezőhöz egyszeres blokkok használatával előlapi szereléshez beépített LED-del és transzformátorral
M10 <2 érintkezőhöz egyszeres blokkok használatával előlapi szereléshez beépített LED-del
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40...70 °C
Elektromos áramütés elleni védelem osztálya: I. osztály az IEC 60536 szerint
Környezeti hőmérséklet működéshez: -40...70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP69, IP69K, IP67 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK05 az IEC 50102 szerint
Szabványok: IEC 60947-1, UL 508, JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-5-5, IEC 60947-5-1, IEC 60947-5-4, JIS C8201-1
Terméktanúsítványok: CSA, LROS (Lloyds register of shipping), BV, UL listázott, DNV
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszhullámú gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinuszhullámú gyorsulásra az IEC 60068-2-27 szerint
