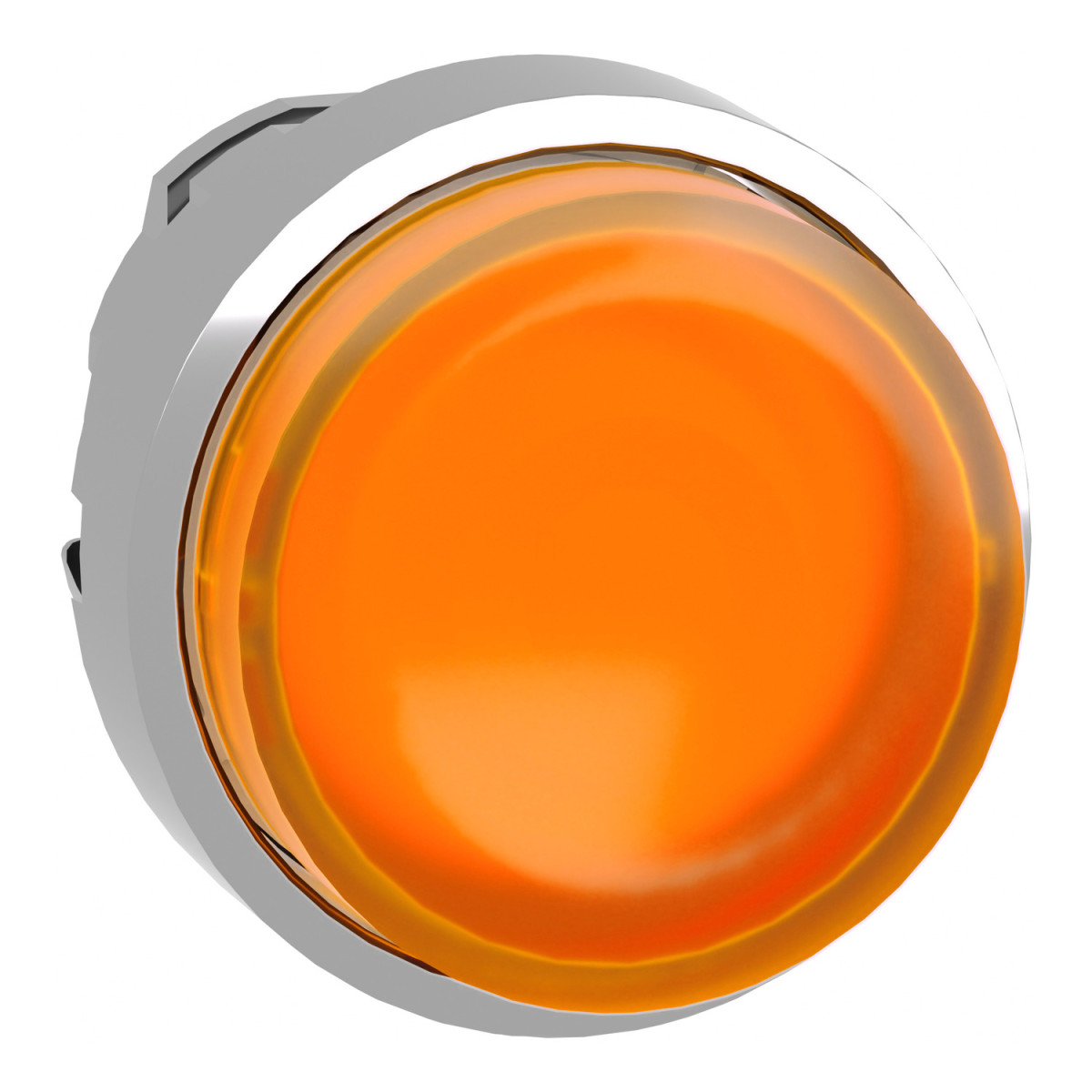

A Schneider Electric Harmony XB4 sorozatába tartozó ZB4BH53 jelű világító nyomógomb fej kiváló minőségű ipari kapcsolóelem, amely a megbízhatóság és tartósság jegyében készült. Ez a termék egy szabványos, narancs színű, kiemelkedő profilú nyomógomb fejet kínál 22 mm-es szerelési átmérővel, amely kompatibilis a Schneider Electric univerzális LED blokkokkal.
A ZB4BH53 nyomógomb fej különlegessége a push-push működési mechanizmus, amely lehetővé teszi a kétállapotú működést egyetlen nyomógomb fejjel. Az első megnyomásra a gomb lenyomott állapotban marad, míg a második megnyomásra visszaugrik alaphelyzetbe. Ez a funkció különösen hasznos olyan alkalmazásokban, ahol a be-ki kapcsolást egyetlen kezelőelemmel kell megvalósítani. A krómozott fém háznak köszönhetően a termék rendkívül strapabíró, és ellenáll az ipari környezetben jelentkező mechanikai igénybevételeknek.
A ZB4BH53 világító nyomógomb fej kimagasló műszaki paraméterekkel rendelkezik. A fej mechanikai élettartama 500.000 kapcsolási ciklus, ami hosszú távú, intenzív használat mellett is megbízható működést garantál. Az IP69, IP69K és IP67 védettségi besorolások biztosítják, hogy a termék ellenálljon a magas nyomású vízsugárnak (akár 7000000 Pa 55 °C-on, 0,1 m távolságról), valamint por és víz behatolásának, így ideális választás mosodai, élelmiszeripari vagy más, fokozott tisztítást igénylő környezetben. A NEMA 13 és NEMA 4X besorolás további bizonyítéka a termék kivételes védettségének.
A termék további kiváló tulajdonsága az IK05 ütésállósági fokozat, amely az IEC 50102 szabványnak megfelelően biztosítja, hogy a nyomógomb ellenálljon a közepes mértékű mechanikai behatásoknak. A termék -40...+70 °C közötti környezeti hőmérsékleten használható, ami különösen széles működési tartományt jelent, és lehetővé teszi a szélsőséges körülmények közötti alkalmazást is. A ZB4BH53 nyomógomb fej túlfeszültség ellen is védett, Class I védelmi osztályba tartozik az IEC 60536 szabvány szerint.
A ZB4BH53 több nemzetközi szabványnak is megfelel, köztük az IEC 60947-5-5, UL 508, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-5-4, és JIS C8201-1 előírásoknak. A terméken számos nemzetközi tanúsítvány található, mint például CSA, LROS (Lloyds register of shipping), BV, UL listed és DNV, amelyek igazolják a minőségét és a biztonsági követelményeknek való megfelelését. A termék vibrációállósága 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint, valamint kiváló ütésállósággal rendelkezik: 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) féltengely gyorsulás mellett, az IEC 60068-2-27 szabványnak megfelelően.
Schneider Electric Harmony XB4 - ZB4BH53 -fém világító nyomógomb fej, Ø22, nyomó-nyomó, kiemelkedő, narancssárga, univerzális LED, jelöletlen műszaki adatok
Főbb tulajdonságok
Termékcsalád: Harmony XB4
Termék vagy alkatrész típusa: Világító nyomógomb fej
Termék kompatibilitás: Univerzális LED
Eszköz rövid neve: ZB4
Előlap anyaga: Krómozott fém
Fej típusa: Standard
Szerelési átmérő: 22,5 mm
Eladási egység: 1
Jelzőegység fej alakja: Kerek
Működtető típusa: nyomó-nyomó
Működtető profil: Narancssárga kiemelkedő, jelöletlen
Kupak/működtető vagy lencse színe: Narancssárga
Méretek
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 33 mm
Műszaki jellemzők
Magas nyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 500000 ciklus
Elektromos összetételi kód: M5 <2 érintkezőhöz egyes blokkokkal elülső rögzítésben beépített LED-del
M6 <2 érintkezőhöz egyes blokkokkal elülső rögzítésben beépített LED-del és transzformátorral
M10 <2 érintkezőhöz egyes blokkokkal elülső rögzítésben beépített LED-del
Eszköz bemutatása: Alap elem
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő tárolási hőmérséklete: -40…70 °C
Elektromos áramütés elleni védelmi osztály: Class I az IEC 60536 szerint
Környezeti levegő üzemi hőmérséklete: -40…70 °C
Túlfeszültség kategória: Class I az IEC 60536 szerint
IP védelmi fokozat: IP69, IP69K, IP67 az IEC 60529 szerint
NEMA védelmi fokozat: NEMA 13, NEMA 4X
IK védelmi fokozat: IK05 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-5, UL 508, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-5-4, JIS C8201-1
Termék tanúsítványok: CSA, LROS (Lloyds register of shipping), BV, UL listed, DNV
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félhullámú gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félhullámú gyorsulás az IEC 60068-2-27 szerint
