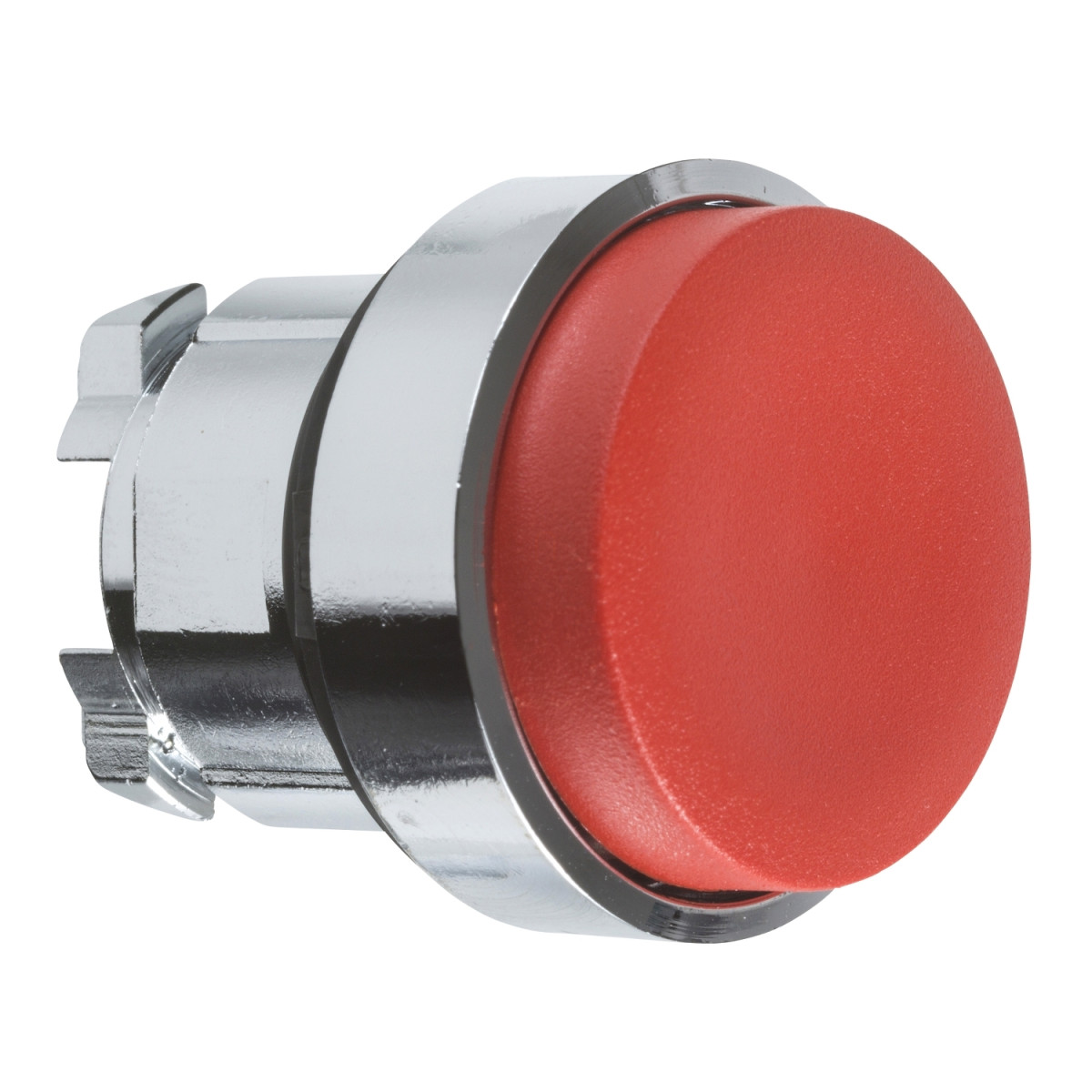

A Schneider Electric Harmony XB4 sorozatú ZB4BH4 nyomógomb fej egy kiváló minőségű, professzionális ipari vezérlőelem, amely elsősorban kapcsolószekrények, vezérlőpanelek és ipari automatizálási rendszerek részére lett kifejlesztve. Ez a piros, kiemelkedő nyomógomb fej 22,5 mm-es szabványos szerelőnyílásba illeszthető, és push-push működési elvet követ, ami azt jelenti, hogy az első megnyomásra benyomott állapotban marad, majd a második megnyomásra kiugrik alaphelyzetbe.
A ZB4BH4 modell a Harmony XB4 termékcsaládba tartozik, amely a Schneider Electric prémium vonalát képviseli az ipari nyomógombok között. A fej krómozott fém kialakítású, ami nem csak esztétikus megjelenést, de kimagasló tartósságot is biztosít. A piros színű, kiemelkedő, jelölés nélküli működtető felület jól látható, és egyértelmű vizuális visszajelzést ad a kapcsoló állapotáról. A nyomógomb standard fejkialakítással rendelkezik, és kerek jelzőegység fejjel van ellátva, ami az ipari környezetben megszokott, szabványos megjelenést biztosítja.
Műszaki szempontból a ZB4BH4 rendkívül robusztus termék. Az IP védettségi besorolása IP66, IP67, IP69 és IP69K, ami teljes por elleni védelmet és különböző mértékű víz elleni védelmet jelent, beleértve a nagynyomású mosást is. Ezt a védelmi szintet a NEMA 13 és NEMA 4X besorolások is megerősítik, ami azt jelenti, hogy a termék ellenáll az olajnak, pornak, nem korrozív anyagoknak és a víznek is. Az IK06 ütésállósági besorolás pedig megfelelő védelmet nyújt a fizikai behatásokkal szemben. A működési hőmérséklet-tartománya rendkívül széles, -40°C-tól +70°C-ig terjed, ami lehetővé teszi használatát a legszélsőségesebb környezeti feltételek között is.
A ZB4BH4 nyomógomb fej mechanikai élettartama figyelemre méltó, akár 2.000.000 működési ciklust is kibír, ami hosszú távú megbízhatóságot garantál még intenzív használat mellett is. A termék magas minőségét a számos nemzetközi szabványnak való megfelelőség is igazolja, mint például az IEC 60947-5-4, IEC 60947-5-5, UL 508, IEC 60947-1, valamint a különböző tengeri és ipari tanúsítások (BV, CSA, DNV, LROS, UL). Rezgésállósága 5 gn 2-500 Hz frekvenciatartományban, míg ütésállósága 30 gn (18 ms időtartam) és 50 gn (11 ms időtartam) féltrapéz hullámú gyorsulás esetén az IEC 60068-2-27 szabvány szerint. Ezek a műszaki paraméterek együttesen biztosítják, hogy a ZB4BH4 nyomógomb fej megbízhatóan működjön még a legigényesebb ipari környezetben is.
Harmony XB4 ZB4BH4 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB4
Szerelési átmérő: 22,5 mm
Keret anyaga: Krómozott fém
Működési jellemzők
Fejtípus: Standard
Jelzőegység fej alakja: Kerek
Működtető típusa: push-push (nyomó-nyomó)
Működtető profil: Piros kiemelkedő, jelölés nélküli
Sapka/működtető vagy lencse színe: Piros
Kiegészítő adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 33 mm
Mechanikai élettartam: 2000000 ciklus
Elektromos összeállítási kód:
C11: <3 kontaktus esetén előlapi szerelésnél egyes blokkokkal
C15: <1 kontaktus esetén előlapi szerelésnél egyes blokkokkal
C9: <3 kontaktus esetén előlapi szerelésnél egyes blokkokkal
Eszköz megjelenítés: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40...70 °C
Környezeti levegő hőmérséklet működéshez: -40...70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat:
IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat:
NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok:
IEC 60947-5-4
IEC 60947-5-5
UL 508
IEC 60947-1
JIS C8201-5-1
CSA C22.2 No 14
IEC 60947-5-1
JIS C8201-1
Terméktanúsítványok:
BV
CSA
DNV
LROS (Lloyds register of shipping)
UL listed
Ellenállóképesség
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság:
30 gn (időtartam = 18 ms) féltrapéz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) féltrapéz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
