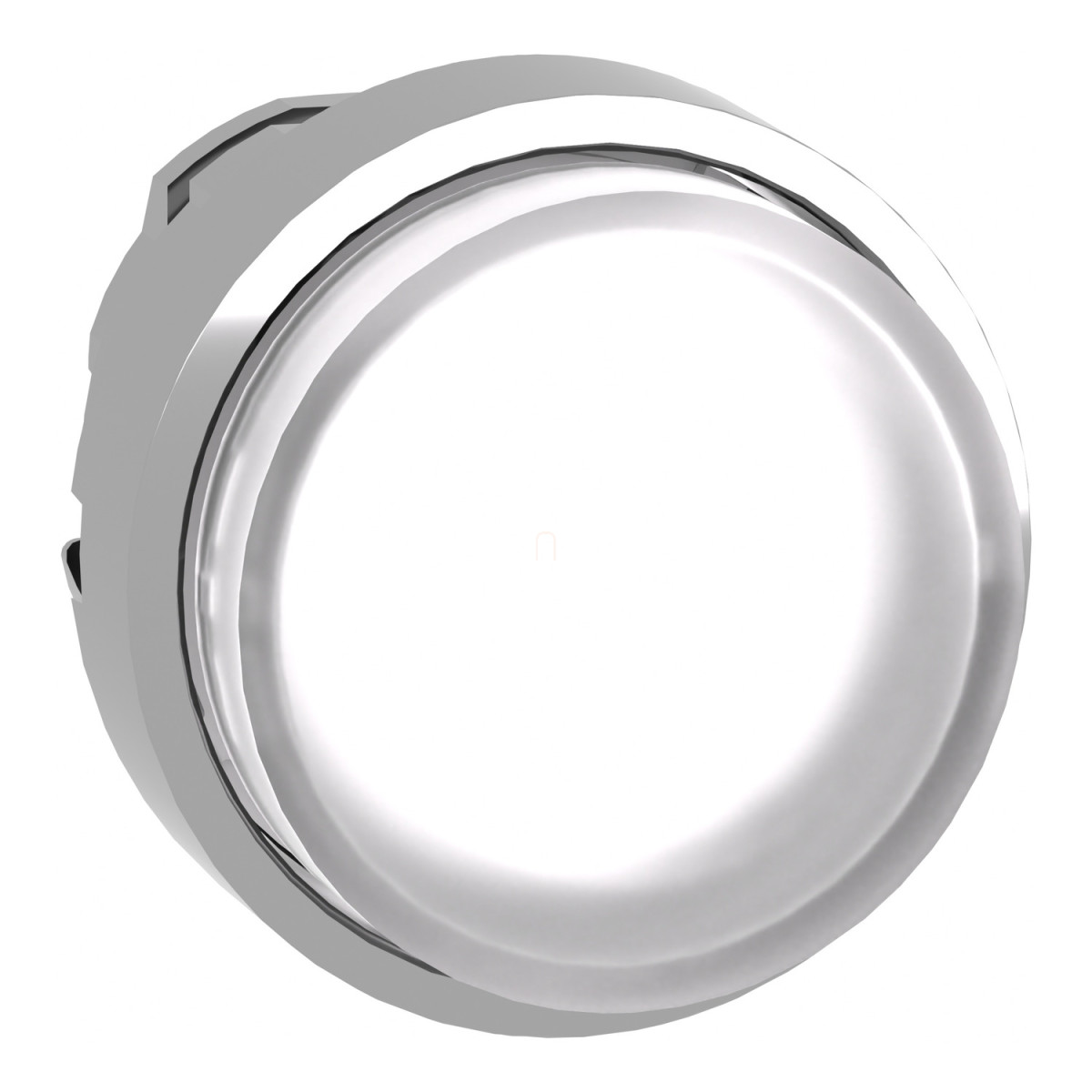

A Schneider Electric Harmony XB4 termékvonalába tartozó ZB4BH13 típusú világító nyomógomb fej egy kiváló minőségű ipari kapcsolóelem, amely egyesíti a robosztus kivitelt a megbízható működéssel. Ez a fehér, kiemelkedő kivitelű, push-push működésű fej standard, 22,5 mm-es szerelőnyílásba illeszthető, krómozott fém kerettel rendelkezik, így tökéletesen alkalmazható ipari környezetben, vezérlőpultokon, gépeken vagy berendezéseken.
A ZB4BH13 világító nyomógomb fej univerzális LED-del kompatibilis, így rugalmasan illeszthető különböző világítási igényekhez. Kiemelkedő fehér műanyag kezelőfelülete kellően nagy és ergonomikus a könnyű működtetéshez, ugyanakkor a fehér szín jó kontrasztot biztosít a jelzőfény láthatósága érdekében. A nyomógomb jelöletlen, így szükség szerint egyedi jelölésekkel, szimbólumokkal vagy feliratokkal ellátható a konkrét alkalmazás igényeinek megfelelően.
A ZB4BH13 nyomógomb kiemelkedő tulajdonsága a push-push működési mechanizmus, amely lehetővé teszi a kapcsolási állapot váltását minden egyes megnyomáskor. Ez a funkció ideálissá teszi be/ki kapcsolásra, vagy két állapot közötti váltásra. A termék műszaki paraméterei lenyűgözőek: IP69, IP69K és IP67 védettségi fokozattal rendelkezik, így ellenáll a pornak és a víznek, valamint a nagy nyomású mosásnak is (7000000 Pa nyomásig, 55 °C-os víz esetén, 0,1 méter távolságból). A nyomógomb fej megfelel a szigorú IK05 ütésállósági követelményeknek is az IEC 50102 szabvány szerint.
A Schneider Electric Harmony XB4 ZB4BH13 nyomógomb fej kiváló mechanikai tartósságot kínál, 500 000 működtetési ciklust teljesít meghibásodás nélkül. A termék -40 és +70 °C közötti üzemi hőmérséklettartományban használható, így extrém környezeti feltételek mellett is megbízhatóan működik. Elektromos összetétel szempontjából M5, M6 és M10 kódoknak megfelelő konfigurációkban alkalmazható, kevesebb mint 2 érintkezővel, előlapra szerelhető, integrált LED-del vagy LED-del és transzformátorral ellátott egyes blokkokkal. A nyomógomb fej rendelkezik különböző nemzetközi tanúsítványokkal, többek között CSA, LROS, BV, UL, DNV tanúsítványokkal, valamint megfelel számos nemzetközi szabványnak, mint például az IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-5-5, IEC 60947-5-4, IEC 60947-1, UL 508, JIS C8201-1.
A ZB4BH13 fej 29 mm × 29 mm × 33 mm-es méretével kompakt, mégis robusztus kialakítású. A beszereléshez 22,5 mm-es furatátmérő szükséges, a javasolt méret 22,3 mm +0,4 tűréshatárral. A nyomtatott áramköri kártyára történő szereléshez részletes útmutatók állnak rendelkezésre, a nyomtatott áramköri lap minimális vastagsága 1,6 mm. A szerelés során figyelembe kell venni a rögzítőelemek pozícióját és a megfelelő meghúzási nyomatékot (0,6 Nm maximum). A ZB4BH13 nyomógomb fej alapelem, amely különböző kontaktusblokkok és LED-modulok segítségével alakítható teljes kapcsolóvá.
Schneider Electric Harmony XB4 - ZB4BH13 -fém világító nyomógomb fej, Ø22, nyomó-nyomó, kiemelkedő, fehér műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Termék típusa: Világító nyomógomb fej
Termékkód: ZB4BH13
Kompatibilitás: Univerzális LED
Eszköz rövid neve: ZB4
Perem anyaga: Krómozott fém
Fej típusa: Standard
Szerelési átmérő: 22,5 mm
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: nyomó-nyomó
Működtető profilja: Fehér kiemelkedő, jelöletlen
Kupak/működtető vagy lencse színe: Fehér
Kiegészítő jellemzők
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 33 mm
Ellenállóság nagynyomású mosással szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai tartósság: 500000 ciklus
Elektromos összetételi kód: M5 kevesebb mint 2 érintkezőhöz, előlapra szerelhető egyes blokkoknál integrált LED-del
M6 kevesebb mint 2 érintkezőhöz, előlapra szerelhető egyes blokkoknál integrált LED-del és transzformátorral
M10 kevesebb mint 2 érintkezőhöz, előlapra szerelhető egyes blokkoknál integrált LED-del
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Elektromos áramütés elleni védelem osztálya: I. osztály, megfelel az IEC 60536 szabványnak
Üzemelési környezeti hőmérséklet: -40…70 °C
Túlfeszültség kategória: I. osztály, megfelel az IEC 60536 szabványnak
IP védettségi fokozat: IP69, IP69K, IP67 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK05, megfelel az IEC 50102 szabványnak
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-5-5, IEC 60947-5-4, IEC 60947-1, UL 508, JIS C8201-1
Terméktanúsítványok: CSA, LROS (Lloyds hajózási nyilvántartása), BV, UL listázott, DNV
Ellenállósági jellemzők
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
