A Schneider Electric Harmony XB4 termékcsaládba tartozó ZB4BH083 egy kiváló minőségű, világítható nyomógomb fej ipari alkalmazásokhoz. Ez a prémium kategóriás vezérlőelem a Schneider Electric megbízható technológiáját testesíti meg, biztosítva a hosszú élettartamot és a stabil működést még a legigényesebb ipari környezetekben is.

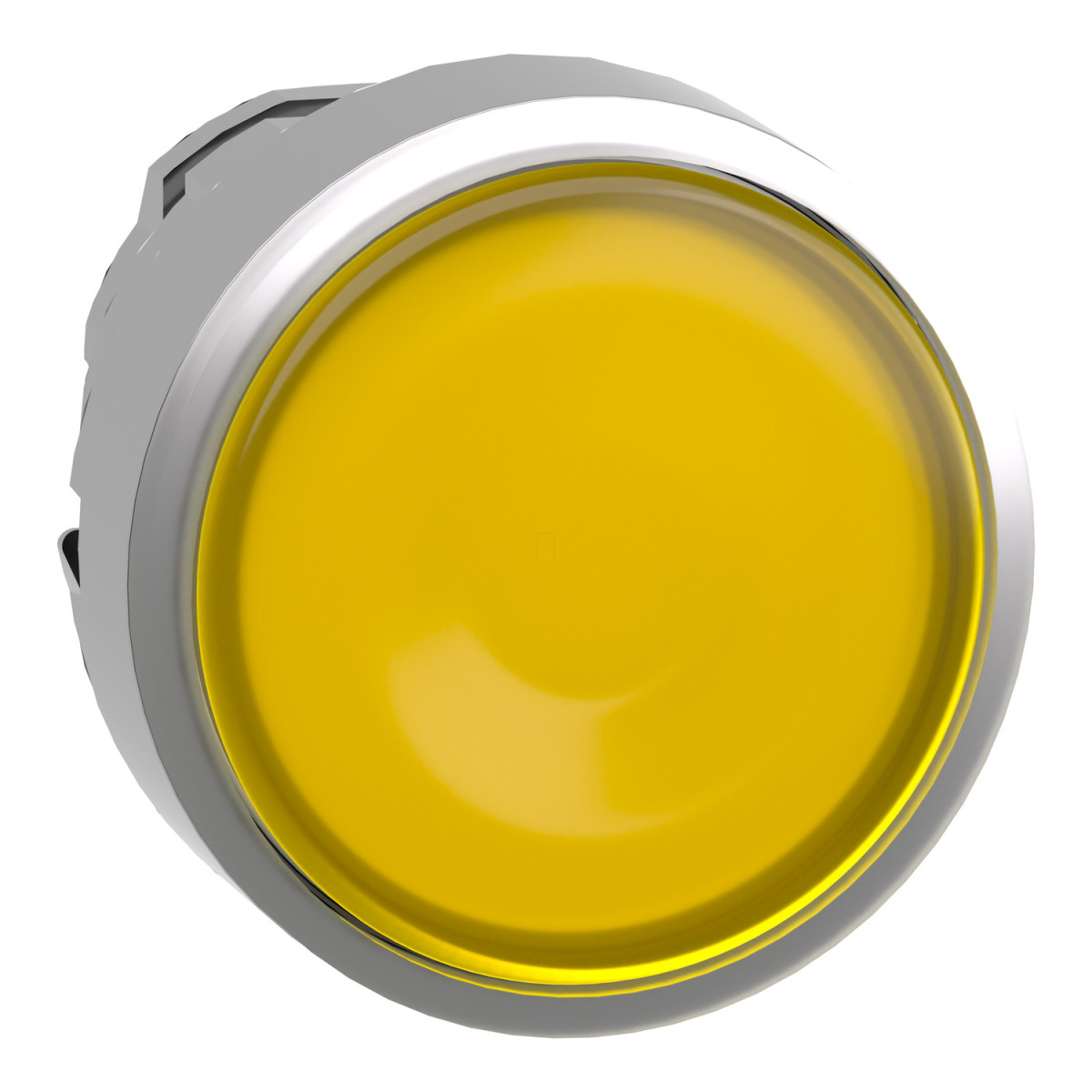

A ZB4BH083 modell egy sárga színű, jelöletlen, flush (lapos) kivitelű világítható nyomógomb fej, amely push-push működési elvvel rendelkezik. A push-push funkció különösen hasznos olyan alkalmazásoknál, ahol szükség van a be- és kikapcsolt állapot egyértelmű jelzésére - az első megnyomásra a gomb benyomva marad (bekapcsolt állapot), majd a második megnyomásra visszaugrik alaphelyzetbe (kikapcsolt állapot). A termék univerzális LED-del használható, ami különösen energiatakarékos és hosszú élettartamú megvilágítást biztosít.
A nyomógomb fej 22,5 mm átmérőjű szabványos furaton szerelhető, ami az ipari berendezésekben széles körben elterjedt méret. A termék kiváló minőségű, krómozott fém kerettel rendelkezik, amely nemcsak elegáns megjelenést kölcsönöz, hanem kiemelkedő tartósságot is biztosít. A fémes kialakítás ellenáll a mechanikai igénybevételeknek, a kémiai anyagoknak és az ipari környezet egyéb viszontagságainak. A nyomógomb mechanikai élettartama kiemelkedően magas, 500 000 ciklusra tervezett, ami hosszú távú, megbízható működést garantál gyakori használat mellett is.
A ZB4BH083 modell kifejezetten ellenálló a környezeti hatásokkal szemben. Védettségi szintje IP66, IP67, IP69 és IP69K, ami teljes por elleni védelmet és nagy nyomású vízsugár elleni védelmet biztosít. Ez a magas fokú védettség lehetővé teszi a termék használatát nedves, poros vagy akár olyan környezetben is, ahol nagynyomású tisztítás szükséges. A termék 7000000 Pa nyomásnak is ellenáll 55 °C hőmérsékleten, 0,1 méter távolságból. A termék széles hőmérséklettartományban (-40°C és +70°C között) használható, ami lehetővé teszi szélsőséges környezeti feltételek melletti alkalmazását is.
A nyomógomb fej kompatibilis különböző elektromos konfigurációkkal: használható M5, M6 és M10 kódú összeállításokban, amelyek lehetővé teszik akár 2 kontaktus használatát egyszerű blokkok alkalmazásával, előlapi szerelés mellett. A termék maximális rugalmasságot kínál az ipari vezérlőrendszerek tervezésekor. A CAD méretek (29 mm szélesség, 29 mm magasság és 30 mm mélység) pontos információt adnak a tervezőmérnökök számára. A termék megfelel számos nemzetközi szabványnak, beleértve az IEC 60947-5-4, UL 508, IEC 60947-5-1 és egyéb fontos ipari előírásokat, valamint rendelkezik CSA, LROS, BV, UL, DNV tanúsítványokkal. Ez biztosítja a globális piacokon való alkalmazhatóságát.
Schneider Electric Harmony XB4 - ZB4BH083 -fém világító nyomógomb fej, Ø22, nyomó-nyomó, sárga flush, unmarked műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Termék vagy komponens típusa: Világítható nyomógomb fej
Kompatibilitás: Univerzális LED
Rövid készüléknév: ZB4
Keret anyaga: Krómozott fém
Szerelési átmérő: 22,5 mm
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fejének formája: Kerek
Működtető típusa: nyomó-nyomó
Működtető profil: Sárga lapos, jelöletlen
Kupak/működtető vagy lencse színe: Sárga
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 30 mm
Ellenállás nagynyomású mosással szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 500000 ciklus
Elektromos összeállítás kódja:
M5 - <2 érintkező egyszerű blokkok használatával előlapi szereléssel integrált LED-del
M6 - <2 érintkező egyszerű blokkok használatával előlapi szereléssel integrált LED-del és transzformátorral
M10 - <2 érintkező egyszerű blokkok használatával előlapi szereléssel integrált LED-del
Készülék bemutatása: Alap elem
Környezeti jellemzők
Védő kezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40…70 °C
Környezeti levegő hőmérséklete működéshez: -40…70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-4, UL 508, IEC 60947-5-1, JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-5, JIS C8201-1
Termék tanúsítványok: CSA, LROS (Lloyds register of shipping), BV, UL listed, DNV
Mechanikai jellemzők
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság:
30 gn (időtartam = 18 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
