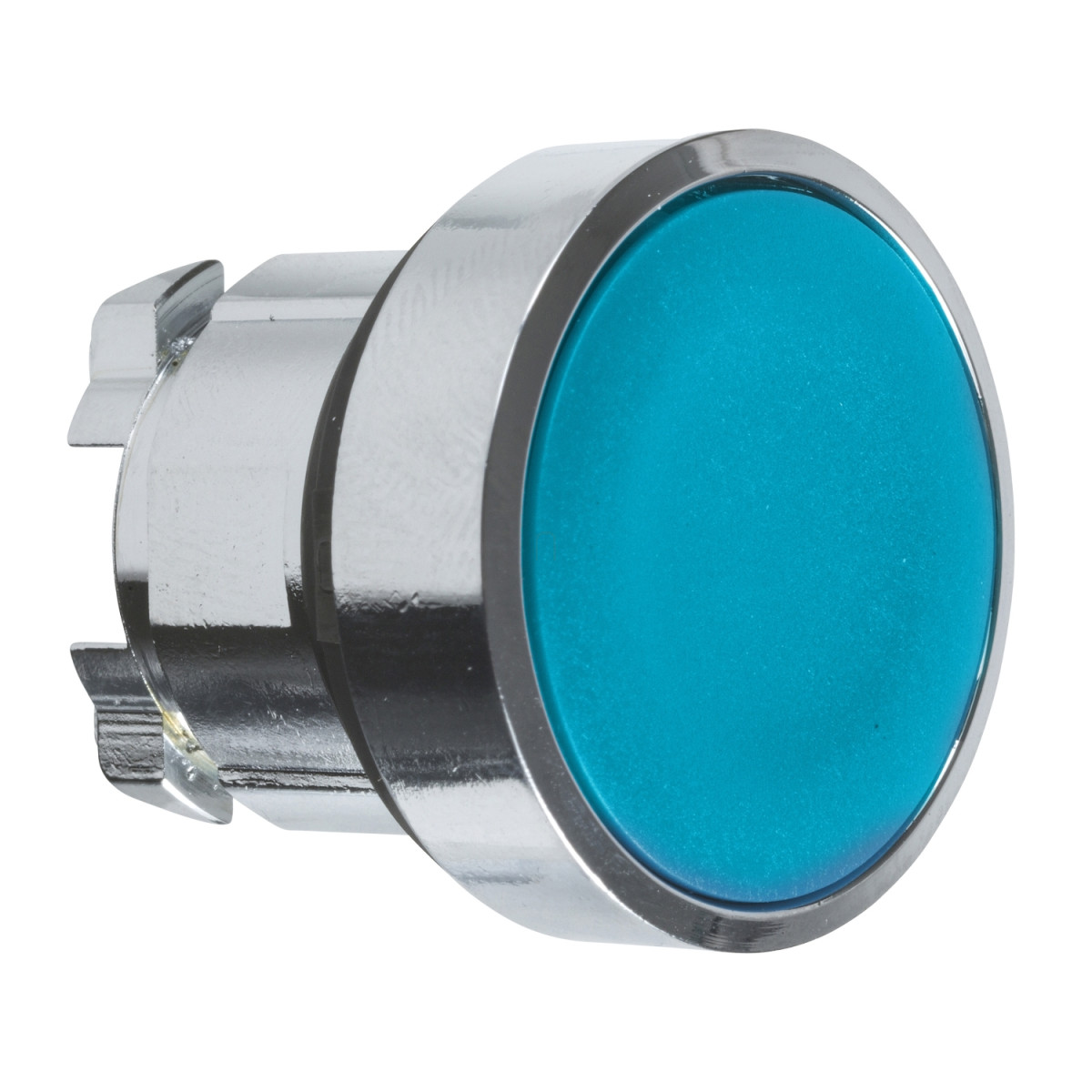

A Schneider Electric Harmony XB4 sorozatú ZB4BH06 nyomógomb fej egy kiváló minőségű, ipari alkalmazásokhoz tervezett vezérlőelem. Ez a kék színű, krómozott fém kerettel ellátott nyomógomb számos vezérlési funkcióhoz használható, legyen szó gyártósorokról, automatizált berendezésekről vagy ipari vezérlőpanelekről.
A ZB4BH06 nyomógomb fej kialakítása push-push működési elvű, ami azt jelenti, hogy első megnyomásra aktiválódik, majd második megnyomásra kikapcsol. Ez a fajta működtetés kiválóan alkalmas olyan helyzetekben, ahol az állapot fenntartása fontos, például gépek indításához és leállításához. A kerek, kék, jelölés nélküli nyomófelület könnyen azonosítható és ergonomikus kialakítású, így megkönnyítve a kezelő számára a pontos működtetést akár ipari kesztyűben is.
A Harmony XB4 sorozat részeként ez a nyomógomb fej 22,5 mm átmérőjű szabványos szerelőfuratba illeszkedik, ami az ipari vezérlések egyik legelterjedtebb mérete. A ZB4BH06 kompatibilis a Harmony XB4 sorozat különböző érintkezőblokkjaival és tartozékaival, lehetővé téve a C9, C11 és C15 kódoknak megfelelő elektromos összeállítást, ami nagy rugalmasságot biztosít a rendszertervezők számára. Az elektromos csatlakoztatás történhet csavaros kapcsokkal, bedugaszolható csatlakozókkal, NYÁK-ra szerelhető kivitelben vagy Faston csatlakozókkal is, ami sokoldalú telepítési lehetőségeket kínál.
A ZB4BH06 nyomógomb kiemelkedően tartós, amit a 2 millió működési ciklust garantáló mechanikai élettartam is bizonyít. A termék kiemelkedő védelmi szintekkel rendelkezik: IP66, IP67, IP69 és IP69K védettséggel, ami a legmostohábbipari körülmények között is garantálja a megbízható működést - legyen szó erős vízsugárról, porról vagy akár nagy nyomású tisztításról. NEMA 13 és NEMA 4X minősítéssel is rendelkezik, valamint IK06 fokozatú ütésállósággal. A nyomógomb széles, -40°C és +70°C közötti hőmérséklet-tartományban használható, ami szélsőséges üzemi környezetekben is megfelelő működést biztosít.
A terméket számos nemzetközi szabvány szerint tesztelték és tanúsították, köztük az IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, UL 508, CSA C22.2 No 14 és JIS C8201 szabványok szerint. Rendelkezik továbbá BV, CSA, DNV, LROS (Lloyds register of shipping) és UL listázással, ami garantálja a minőséget és a megfelelőséget a világszerte elismert biztonsági előírásoknak. A nyomógomb kiváló rezgés- és ütésállóságot mutat: ellenáll 5 gn rezgésnek 2-500 Hz tartományban, valamint 30 gn és 50 gn erősségű ütéseknek is, ami ipari környezetben különösen fontos. A ZB4BH06 ideális választás olyan ipari környezetekhez, ahol tartós, megbízható és jól látható vezérlőelemekre van szükség.
Schneider Electric Harmony XB4 - ZB4BH06 -fém nyomógomb fej, Ø22, nyomó-nyomó, kék műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Termék típusa: Fej nyomógombhoz
Eszköz rövid neve: ZB4
Keret anyaga: Krómozott fém
Szerelési átmérő: 22,5 mm
Fej típusa: Standard
Jelzőegység fejének formája: Kerek
Működtető típusa: nyomó-nyomó
Működtető profilja: Kék, süllyesztett, jelölés nélküli
Működtető/lencse színe: Kék
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 28 mm
Mechanikai élettartam: 2000000 ciklus
Elektromos összeállítási kód: C11 <3 érintkezőhöz egyedi blokkokat használva elülső szereléshez
C15 <1 érintkezőhöz egyedi blokkokat használva elülső szereléshez
C9 <3 érintkezőhöz egyedi blokkokat használva elülső szereléshez
Eszköz bemutatása: Alap elem
Környezeti jellemzők
Védő kezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -40…70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-5-5, UL 508, JIS C8201-1
Terméktanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listázott
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszos hullám gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinuszos hullám gyorsulásra az IEC 60068-2-27 szerint
