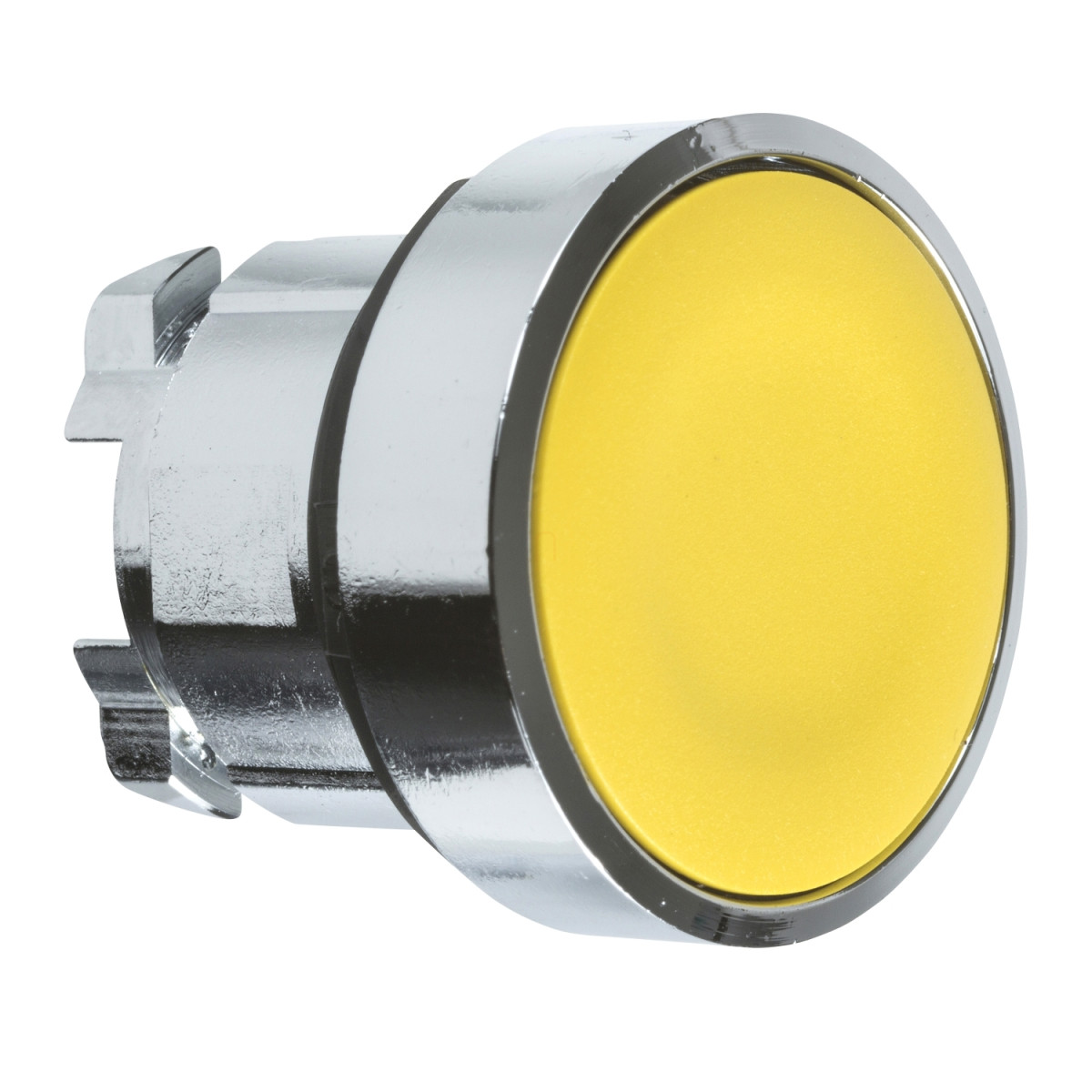

A Schneider Electric Harmony XB4 sorozatához tartozó ZB4BH05 jelöletlen, sárga színű nyomógomb fej egy kiváló minőségű, ipari környezetben is megbízhatóan működő vezérlőelem, amely tökéletesen illeszkedik az automatizálási és vezérlési rendszerekhez. Ez a prémium minőségű komponens a Harmony XB4 termékcsalád része, amely világszerte elismert a tartósságáról és megbízhatóságáról az ipari alkalmazásokban.
A ZB4BH05 nyomógomb fej krómozott fém kerettel rendelkezik, amely nem csak esztétikus megjelenést biztosít, hanem jelentősen növeli a termék élettartamát és ellenállóképességét is a nehéz ipari környezetekben. A sárga, jelöletlen nyomógomb felület kiváló láthatóságot biztosít és a nemzetközi színkódolási szabványoknak megfelelően alkalmazható különböző vezérlési funkciókhoz. A nyomógomb kialakítása push-push típusú, ami azt jelenti, hogy az első megnyomáskor benyomva marad, majd a második megnyomáskor visszatér az eredeti pozícióba, így két stabil állapot között válthat.
Ez a nyomógomb fej standard kialakítású, kerek jelzőegység fejjel rendelkezik, és a szabványos 22,5 mm-es szerelőnyílásokba illeszkedik, így könnyen integrálható a legtöbb vezérlőpanelbe. A termék mechanikai tartóssága kiemelkedő - akár 2.000.000 kapcsolási ciklust is kibír, ami hosszú távú, megbízható működést garantál még intenzív használat mellett is. A ZB4BH05 alapvetően egy alapelem, amely különböző elektromos konfigurációkkal használható: C11 kód esetén legfeljebb 3 érintkezővel, C15 kód esetén legfeljebb 1 érintkezővel, C9 kód esetén pedig szintén legfeljebb 3 érintkezővel, mindegyik esetben előlapi szereléssel és egyes blokkok használatával.
A ZB4BH05 rendkívül robusztus védelmi szintekkel rendelkezik: IP66, IP67, IP69 és IP69K védettséggel bír az IEC 60529 szabvány szerint, ami azt jelenti, hogy teljesen por- és vízzáró, valamint nagynyomású, magas hőmérsékletű vízsugárnak is ellenáll. A NEMA védelmi osztályok szerint NEMA 13 és NEMA 4X besorolással rendelkezik, az ütésállóság tekintetében pedig IK06 védelmi fokozatot biztosít az IEC 50102 szabvány szerint. A nyomógomb rendkívül széles hőmérsékleti tartományban használható: -40°C és +70°C között működőképes, és ugyanezen a tartományon belül tárolható. A termék Class I túlfeszültség kategóriába tartozik az IEC 60536 szabvány szerint.
A ZB4BH05 nyomógomb fej számos nemzetközi szabványnak megfelel, többek között az IEC 60947-5-5, IEC 60947-5-4, UL 508, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-1 és JIS C8201-1 előírásoknak, valamint rendelkezik BV, CSA, DNV, LROS (Lloyds register of shipping) és UL tanúsítványokkal. A rezgésállósága 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szabvány szerint, míg ütésállósága 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szabvány szerint, ami kiemelkedő értéknek számít az ipari környezetben használt vezérlőelemek között.
Schneider Electric Harmony XB4 - ZB4BH05 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Termék vagy alkatrész típusa: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB4
Keret anyaga: Krómozott fém
Szerelési átmérő: 22,5 mm
Fej típusa: Standard
Jelzőegység fejének alakja: Kerek
Működtető típusa: nyomó-nyomó
Működtető profil: Sárga süllyesztett, jelöletlen
Sapka/működtető vagy lencse színe: Sárga
Kiegészítő jellemzők
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 28 mm
Mechanikai tartósság: 2000000 ciklus
Elektromos összetételi kód: C11 max. 3 érintkezőhöz egyedi blokkok használatával elölről szerelve
C15 max. 1 érintkezőhöz egyedi blokkok használatával elölről szerelve
C9 max. 3 érintkezőhöz egyedi blokkok használatával elölről szerelve
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40...70 °C
Környezeti levegő hőmérséklete működéshez: -40...70 °C
Túlfeszültség kategória: Class I az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Tanúsítványok és szabványok
Szabványok: IEC 60947-5-5
IEC 60947-5-4
UL 508
CSA C22.2 No 14
JIS C8201-5-1
IEC 60947-1
IEC 60947-5-1
JIS C8201-1
Terméktanúsítványok: BV
CSA
DNV
LROS (Lloyds register of shipping)
UL listed
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
