A Schneider Electric Harmony XB4 sorozat ZB4BH043 világító nyomógomb fej egy rendkívül megbízható ipari vezérlőelem, amely a Harmony XB4 termékcsalád része. Ez a króm bevonatú fém konstrukciójú nyomógomb fej kifejezetten tartós és ellenálló, 22,5 mm-es szabványos szerelési átmérővel rendelkezik, így kompatibilis a legtöbb ipari alkalmazással és kapcsolótáblával.

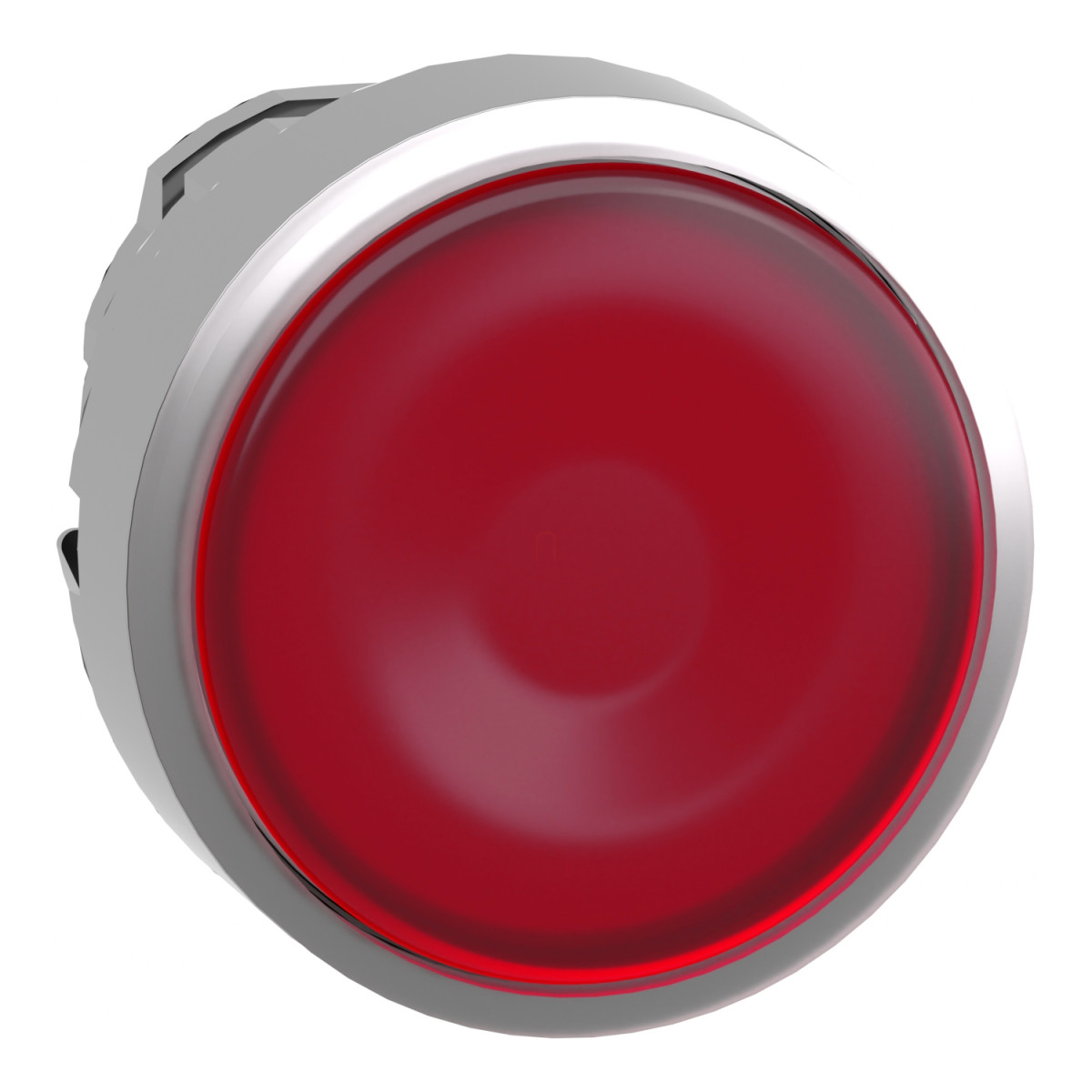

A ZB4BH043 modell egy piros, jelöletlen, sík felületű nyomógomb fejjel rendelkezik, amelyhez univerzális LED világítás csatlakoztatható. A nyomógomb működési elve a push-push (nyomó-nyomó) mechanizmus, amely lehetővé teszi a kényelmes és megbízható kapcsolást. Ez a kialakítás ideális olyan alkalmazásokban, ahol a gomb állapotának vizuális visszajelzésére van szükség - például berendezések indítása/leállítása, folyamatok vezérlése vagy vészhelyzeti funkciók esetén.
A termék kiváló védelmi mutatókkal rendelkezik: IP66, IP67, IP69 és IP69K védettséggel, amely ellenállóvá teszi por, víz és nagynyomású mosás ellen is. A nagynyomású mosással szembeni ellenállás 7000000 Pa 55 °C hőmérsékleten, 0,1 méter távolságból. Ezt a robusztus kialakítást tovább erősíti az IK06 fokozatú ütésállóság az IEC 50102 szabvány szerint, valamint a széles üzemi hőmérséklet-tartomány (-40 és +70 °C között). A ZB4BH043 mechanikai tartóssága rendkívül magas, 500.000 kapcsolási ciklust képes teljesíteni, ami hosszú élettartamot biztosít még intenzív használat mellett is.
A termék különböző szerelési lehetőségekkel rendelkezik. Használható csavaros kapcsokkal, dugaszolható csatlakozókkal, nyomtatott áramköri lapra szerelhető, vagy Faston csatlakozókkal. Az elektromos összetétel tekintetében a ZB4BH043 kompatibilis az M5, M6 és M10 kódú konfigurációkkal, amelyek <2 érintkezőt használnak egyes blokkokban előlapi szereléssel integrált LED-del, illetve az M6 esetében integrált transzformátorral is. A nyomógomb fej méretei: 29 mm × 29 mm × 30 mm (szélesség × magasság × mélység), ami kompakt kialakítást biztosít, miközben megfelel az ipari szabványoknak. A termék TH védőkezelést is kapott a még nagyobb környezeti ellenállóság érdekében.
A ZB4BH043 megfelelőségi tanúsítványai között szerepel többek között a CSA, LROS (Lloyds hajózási nyilvántartása), BV, UL listázás és DNV, amelyek biztosítják, hogy a termék megfelel a nemzetközi szabványoknak, beleértve az IEC 60947-5-5, UL 508, CSA C22.2 No 14, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1 és JIS C8201-1 előírásait. Emellett a termék kiváló rezgésállósággal rendelkezik: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint, valamint ütésállósággal: 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) félszinuszos gyorsulásnál az IEC 60068-2-27 szabványnak megfelelően. A ZB4BH043 túlfeszültség kategóriája és elektromos érintésvédelmi osztálya egyaránt Class I az IEC 60536 szerint, ami további biztonságot nyújt a felhasználók számára.
Schneider Electric Harmony XB4 - ZB4BH043 műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Fej világítható nyomógombhoz
Termék kompatibilitás: Univerzális LED
Eszköz rövid neve: ZB4
Előlap anyaga: Króm bevonatú fém
Fej típus: Standard
Szerelési átmérő: 22,5 mm
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fej alakja: Kerek
Működtető típusa: push-push (nyomó-nyomó)
Működtető profilja: Piros sík, jelöletlen
Sapka/működtető vagy lencse színe: Piros
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 30 mm
Ellenállás nagynyomású mosással szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai tartósság: 500000 ciklus
Elektromos összetétel kód:
M5 a <2 érintkezőhöz, egyes blokkokat használva előlapi szereléssel integrált LED-del
M6 a <2 érintkezőhöz, egyes blokkokat használva előlapi szereléssel integrált LED-del és transzformátorral
M10 a <2 érintkezőhöz, egyes blokkokat használva előlapi szereléssel integrált LED-del
Eszköz megjelenítése: Alap elem
Környezeti jellemzők
Védő kezelés: TH
Tárolási környezeti levegő hőmérséklete: -40…70 °C
Elektromos érintésvédelmi osztály: Class I az IEC 60536 szerint
Üzemi környezeti levegő hőmérséklete: -40…70 °C
Túlfeszültség kategória: Class I az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-5, UL 508, CSA C22.2 No 14, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-1
Termék tanúsítványok: CSA, LROS (Lloyds hajózási nyilvántartása), BV, UL listázás, DNV
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulásnál az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinuszos gyorsulásnál az IEC 60068-2-27 szerint
