A Schneider Electric Harmony XB4 sorozatú ZB4BH04 piros nyomógomb fej a professzionális ipari automatizálási és vezérlési rendszerek megbízható alkotóeleme. Ez a nem világító nyomógomb fej a Harmony XB4 termékcsalád része, amely a robusztus, tartós és sokoldalú kezelőelemeiről ismert. A ZB4BH04 modell egy különleges push-push működési elvvel rendelkezik, amely lehetővé teszi a nyomógomb állapotának váltakozását egymást követő nyomások hatására.

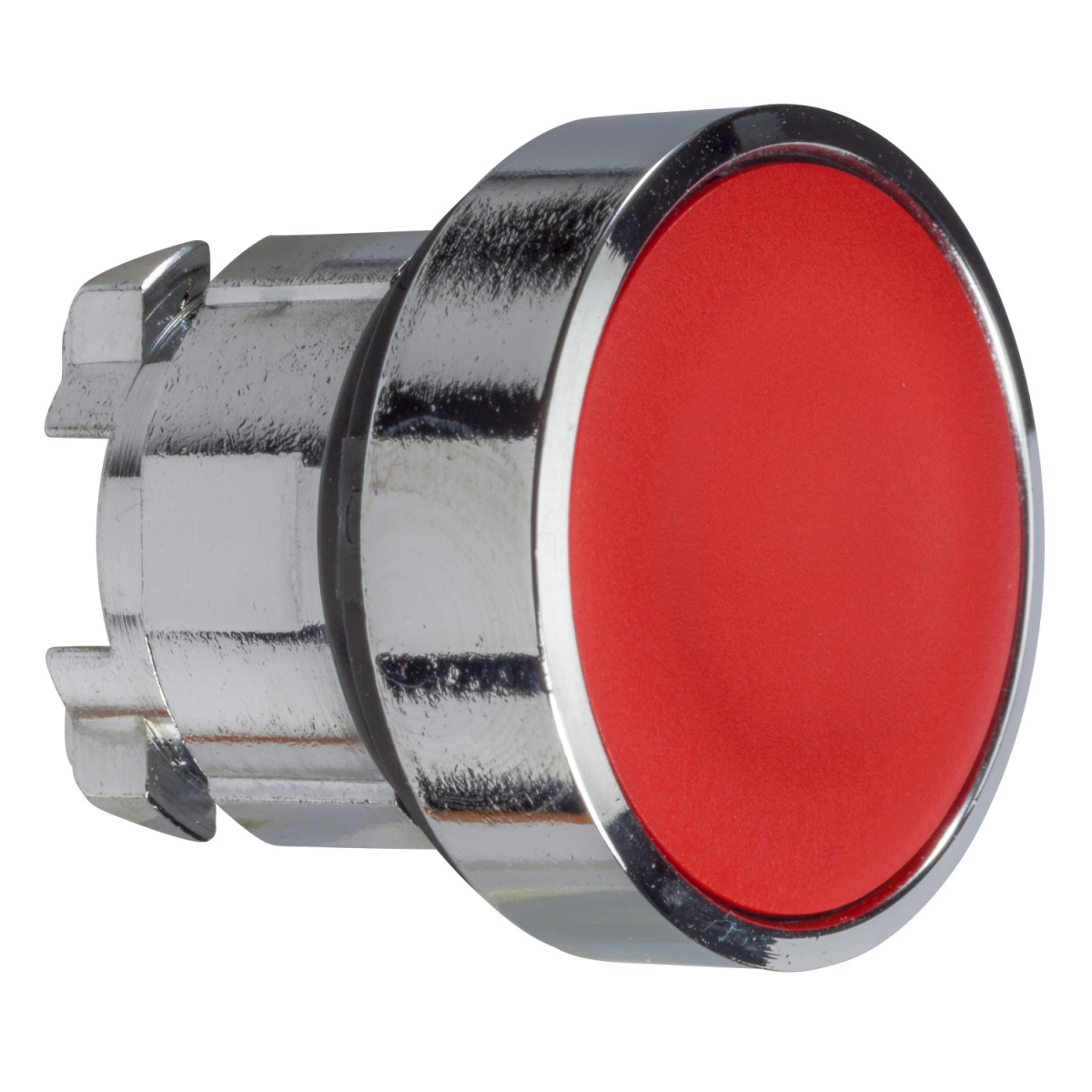

A ZB4BH04 nyomógomb fej krómozott fém házba épített, piros színű, jelöletlen fejrésszel rendelkezik. A 22,5 mm-es szabványos szerelési átmérőnek köszönhetően könnyen beépíthető a legtöbb ipari vezérlőpanel furatába. A piros szín tipikusan vészleállító vagy kritikus funkciók jelölésére használatos az ipari környezetben, bár a jelöletlenség révén rugalmasan testre szabható a konkrét alkalmazási igény szerint. A nyomógomb süllyesztett (flush) kialakítású, ami ergonomikus kezelhetőséget és védelmet biztosít a véletlen működtetés ellen.
Műszaki szempontból a ZB4BH04 kiemelkedő paraméterekkel rendelkezik: IP66, IP67, IP69, IP69K védettségi fokozattal ellátott, ami kimagasló por- és vízállóságot biztosít még a legzordabb ipari környezetben is. A NEMA 13 és NEMA 4X besorolás tovább erősíti a termék alkalmazhatóságát olyan helyszíneken, ahol olaj, víz vagy egyéb folyadékok jelentenek kockázatot. Az IK06 mechanikai védettség megfelelő ellenállást biztosít a fizikai behatásokkal szemben. A nyomógomb -40...+70°C közötti működési hőmérséklettartománya alkalmassá teszi szélsőséges körülmények közötti használatra is. A 2.000.000 ciklusos mechanikai élettartam hosszú távú, megbízható működést garantál. Elektromos szempontból többféle érintkezőkonfigurációval használható: a C11, C15 és C9 kódok különböző érintkező-elrendezéseket jelölnek, amelyek rugalmasan illeszthetők a vezérlési igényekhez.
A ZB4BH04 kialakításakor a Schneider Electric mérnökei különös figyelmet fordítottak a részletekre. Az átfogó tanúsítványok (BV, CSA, DNV, LROS, UL) és a nemzetközi szabványoknak való megfelelés (IEC 60947-5-1, IEC 60947-5-5, UL 508, CSA C22.2 No 14 és további szabványok) biztosítják, hogy a termék világszerte használható legyen különböző ipari alkalmazásokban. A TH védőkezelés további ellenállóképességet biztosít a környezeti hatásokkal szemben. A nyomógomb kiváló rezgésállósága (5 gn f=2...500 Hz tartományban) és ütésállósága (30 gn 18 ms-ig és 50 gn 11 ms-ig félszinusz hullám gyorsulás esetén) tovább növeli a megbízhatóságot olyan környezetekben, ahol a mechanikai stressz állandóan jelen van. A ZB4BH04 nyomógomb fejjel szerelt kapcsolók különösen ajánlottak automatizált gyártósorokhoz, vezérlőpanelekhez, gépekhez és berendezésekhez, ahol a megbízhatóság, a tartósság és a pontos működés kritikus követelmény.
Harmony XB4 ZB4BH04 műszaki adatok
Főbb tulajdonságok
Termékcsalád: Harmony XB4
Termék vagy komponens típus: Fej nem világító nyomógombhoz
Készülék rövid neve: ZB4
Előlap anyaga: Krómozott fém
Szerelési átmérő: 22,5 mm
Fej típusa: Standard
Jelzőegység fejének alakja: Kerek
Működtető típusa: Push-push (nyomó-nyomó)
Működtető profil: Piros, süllyesztett, jelöletlen
Kupak/működtető vagy lencse színe: Piros
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 28 mm
Mechanikai élettartam: 2.000.000 ciklus
Elektromos összeállítási kód: C11 (max. 3 érintkező egyes blokkok használatával elülső rögzítésnél), C15 (max. 1 érintkező egyes blokkok használatával elülső rögzítésnél), C9 (max. 3 érintkező egyes blokkok használatával elülső rögzítésnél)
Készülék bemutatása: Alapelem
Környezet
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40…70 °C
Környezeti levegő hőmérséklet üzemeltetéshez: -40…70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-1, IEC 60947-5-5, CSA C22.2 No 14, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, JIS C8201-1
Termék tanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listed
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
