A Schneider Electric Harmony XB4 termékcsalád ZB4BH033 jelzésű világító nyomógomb feje egy komplex, ipari alkalmazásokhoz tervezett kapcsolóelem, amely kivételesen robosztus felépítéssel és megbízható működéssel rendelkezik. Ez az alkatrész elsősorban gépek, vezérlőpanelek és ipari berendezések vezérlőfelületeihez ajánlott, ahol fontos a könnyű kezelhetőség, a jó láthatóság és a tartósság.

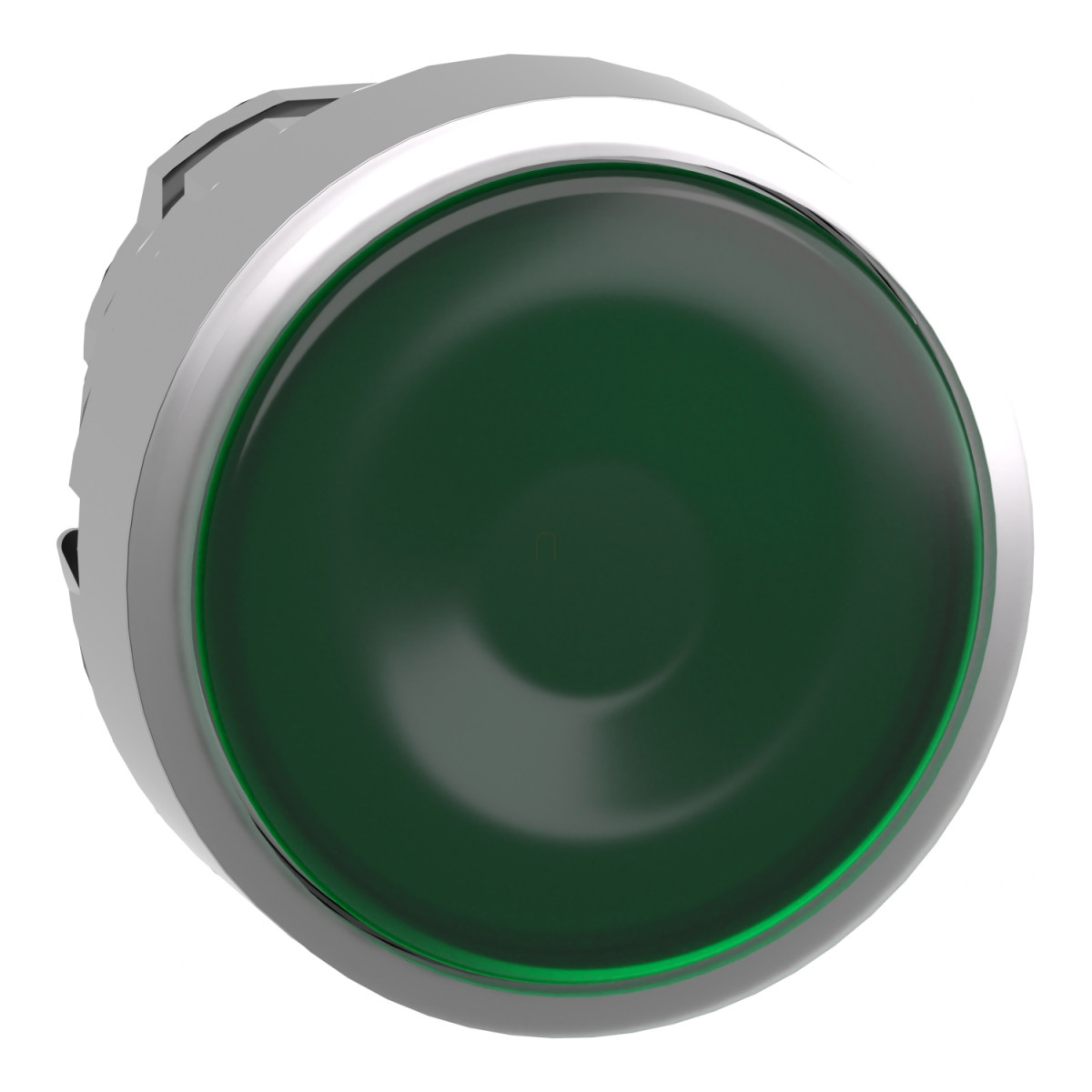

A ZB4BH033 egy zöld, süllyesztett, jelzés nélküli, kerek nyomógomb fej, amely nyomó-nyomó működési elvvel rendelkezik. A termék krómozott fém kerettel készül, ami nemcsak esztétikus megjelenést biztosít, hanem kiváló mechanikai védelmet is nyújt a gyakori használat során. A 22,5 mm-es szabványos szerelési átmérő lehetővé teszi, hogy a termék könnyen beépíthető legyen a legtöbb ipari vezérlőpanelbe. A nyomógomb kompatibilis az univerzális LED blokkal, így rugalmasan illeszkedik különböző vezérlő rendszerekhez.
A termék figyelemre méltó műszaki paraméterei közé tartozik a rendkívüli ellenálló képesség: akár 7000000 Pa nyomású magasnyomású mosóval szemben is védelmet nyújt 55 °C hőmérsékleten, 0,1 m távolságból. A mechanikai tartóssága lenyűgöző, hiszen 500000 kapcsolási ciklust képes teljesíteni. Az IP védettségi besorolása IP66, IP67, IP69 és IP69K, ami kivételes por- és vízállóságot jelent még a legmostohább ipari környezetben is. A termék megfelel a NEMA 13 és NEMA 4X szabványoknak is. Figyelemre méltó továbbá az IK06 ütésállósági besorolás is, amely megfelelő védelmet nyújt a mechanikai behatásokkal szemben.
A nyomógomb üzemi hőmérséklet-tartománya rendkívül széles: -40 °C és +70 °C között használható, ugyanez vonatkozik a tárolási hőmérsékletre is. Megbízhatóságát számos nemzetközi tanúsítvány igazolja, mint például a CSA, LROS (Lloyds register of shipping), BV, UL, DNV. Elektromos szempontból a termék az I-es érintésvédelmi osztályba tartozik az IEC 60536 szerint. Az elektromos összeállítás kódja lehet M5, M6 vagy M10, attól függően, hogy milyen kontaktusok és LED blokkok kerülnek felhasználásra az első szerelésben. A termék kivételesen ellenálló a vibrációval szemben is, 5 gn értékig (f= 2-500 Hz között) az IEC 60068-2-6 szabvány szerint, valamint ütésállósága 30 gn (18 ms időtartamú) vagy 50 gn (11 ms időtartamú) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szabvány alapján.
Schneider Electric Harmony XB4 - ZB4BH033 műszaki adatok
Alapadatok
Termékcsalád: Harmony XB4
Terméktípus: Világító nyomógomb fej
Kompatibilitás: Univerzális LED
Rövid eszköznév: ZB4
Keret anyaga: Krómozott fém
Fejtípus: Standard
Szerelési átmérő: 22,5 mm
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fej alakja: Kerek
Működtető típusa: nyomó-nyomó
Működtető profilja: Zöld, süllyesztett, jelöletlen
Sapka/működtető vagy lencse színe: Zöld
Kiegészítő adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 30 mm
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai tartósság: 500000 ciklus
Elektromos összeállítási kód: M5 <2 kontaktushoz, egyes blokkok használatával első szerelésben integrált LED-del
M6 <2 kontaktushoz, egyes blokkok használatával első szerelésben integrált LED-del és transzformátorral
M10 <2 kontaktushoz, egyes blokkok használatával első szerelésben integrált LED-del
Eszköz bemutatása: Alap elem
Környezet
Védőkezelés: TH
Tárolási környezeti levegő hőmérséklet: -40…70 °C
Áramütés elleni védelmi osztály: I-es osztály az IEC 60536 szerint
Üzemi környezeti levegő hőmérséklet: -40…70 °C
Túlfeszültség kategória: I-es osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14
IEC 60947-5-1
UL 508
IEC 60947-5-4
IEC 60947-1
JIS C8201-5-1
IEC 60947-5-5
JIS C8201-1
Termék tanúsítványok: CSA
LROS (Lloyds register of shipping)
BV
UL listed
DNV
Vibrációállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás az IEC 60068-2-27 szerint
