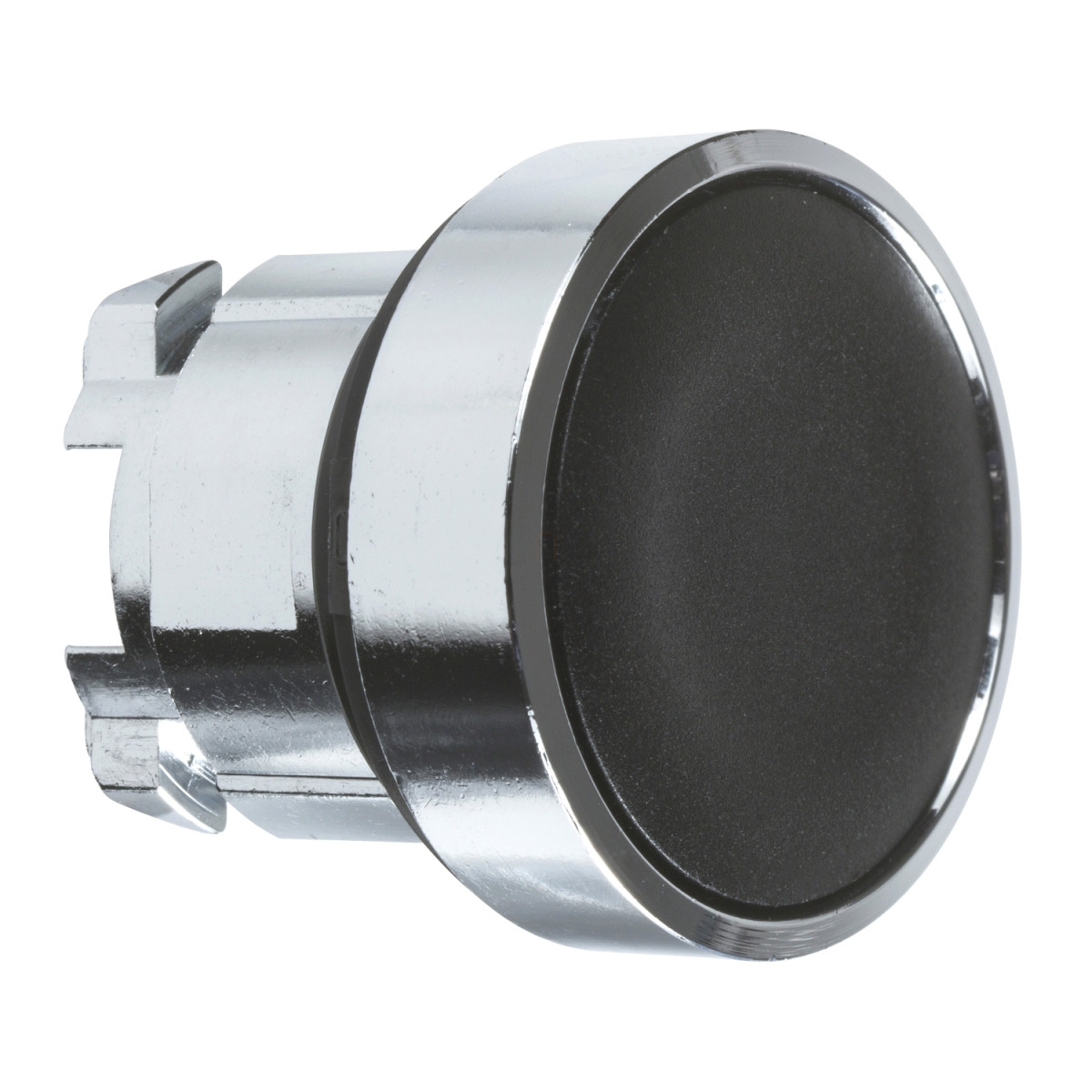

A Schneider Electric Harmony XB4 sorozat ZB4BH02 típusú nyomógomb feje egy professzionális ipari kapcsolóelem, amely kifejezetten vezérlőpanelekbe történő beépítésre lett kifejlesztve. Ez a fekete színű, nem világító nyomógomb fej tökéletes választás olyan alkalmazásokhoz, ahol megbízható, tartós és esztétikus kapcsolóelemekre van szükség.
A ZB4BH02 egy standard, kerek kialakítású, fekete színű, flush (süllyesztett) profillal rendelkező, jelöletlen nyomógomb fej, amely a Harmony XB4 termékcsalád része. A nyomógomb működtetési módja push-push típusú, ami azt jelenti, hogy az első megnyomáskor aktiválódik, majd a második megnyomáskor visszaáll alaphelyzetbe. A termék krómbevonatú fém kerettel rendelkezik, ami nem csak strapabíró, hanem elegáns megjelenést is biztosít. A Schneider Electric ZB4BH02 nyomógomb fej 22,5 mm-es szabványos rögzítési átmérővel rendelkezik, így kompatibilis a legtöbb ipari alkalmazásban használt szabványos szerelőnyílásokkal.
A Harmony XB4 ZB4BH02 nyomógomb fej rendkívül ellenálló a környezeti hatásokkal szemben, amit a magas védelmi osztályok is bizonyítanak: IP66, IP67, IP69 és IP69K védettséggel rendelkezik az IEC 60529 szabvány szerint. Ez azt jelenti, hogy teljesen por- és vízsugárálló, valamint nagynyomású vízsugárnak is ellenáll. Emellett NEMA 13 és NEMA 4X besorolással is rendelkezik. A mechanikai védelem tekintetében IK06 fokozattal rendelkezik az IEC 50102 szabvány szerint. A termék -40°C és +70°C közötti széles hőmérséklettartományban használható, így extrém környezeti körülmények között is megbízhatóan működik. A ZB4BH02 nyomógomb fej TH (Treatment Harsh) védőkezeléssel van ellátva, ami még ellenállóbbá teszi a nehéz környezeti feltételekkel szemben.
A ZB4BH02 nyomógomb fejhez különböző elektromos kontaktusblokkok csatlakoztathatók. Támogatja a C9, C11 és C15 elektromos összeállítási kódokat, amelyek különböző érintkező konfigurációkat tesznek lehetővé. A C9 és C11 kódok esetén legfeljebb 3 kontaktus használható egyes blokkokkal elülső szerelésben, míg a C15 kód esetén legfeljebb 1 kontaktus használható. A termék mechanikai élettartama kiemelkedően magas, 2 millió kapcsolási ciklus. Rezgésállósága 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint, ütésállósága pedig 30 gn (időtartam = 18 ms) vagy 50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint. A ZB4BH02 nyomógomb fej számos nemzetközi szabványnak és tanúsítványnak megfelel, többek között: IEC 60947-1, JIS C8201-5-1, IEC 60947-5-4, UL 508, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-5-5 és JIS C8201-1. A termék rendelkezik BV, CSA, DNV, LROS (Lloyds register of shipping) és UL listed tanúsítványokkal is.
Schneider Electric Harmony XB4 - ZB4BH02 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Fej nem világító nyomógombhoz
Rövid terméknév: ZB4
Keret anyaga: Krómozott fém
Szerelési átmérő: 22,5 mm
Minimum értékesítési mennyiség: 1
Működés és kivitel
Fej típusa: Standard
Jelzőegység fejének alakja: Kerek
Működtetési mód: push-push (nyomó-nyomó)
Működtető profilja: Fekete, süllyesztett, jelöletlen
Kupak/működtető vagy lencse színe: Fekete
Méretadatok
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 28 mm
Teljesítmény jellemzők
Mechanikai élettartam: 2000000 ciklus
Elektromos összeállítási kód:
C11 - max. 3 kontaktus elülső szerelésű egyes blokkokkal
C15 - max. 1 kontaktus elülső szerelésű egyes blokkokkal
C9 - max. 3 kontaktus elülső szerelésű egyes blokkokkal
Eszköz bemutatás: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40…70 °C
Környezeti hőmérséklet működéshez: -40…70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védelmi fokozat:
IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védelmi fokozat:
NEMA 13
NEMA 4X
IK védelmi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok:
IEC 60947-1
JIS C8201-5-1
IEC 60947-5-4
UL 508
IEC 60947-5-1
CSA C22.2 No 14
IEC 60947-5-5
JIS C8201-1
Terméktanúsítványok:
BV
CSA
DNV
LROS (Lloyds register of shipping)
UL listed
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság:
30 gn (időtartam = 18 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
