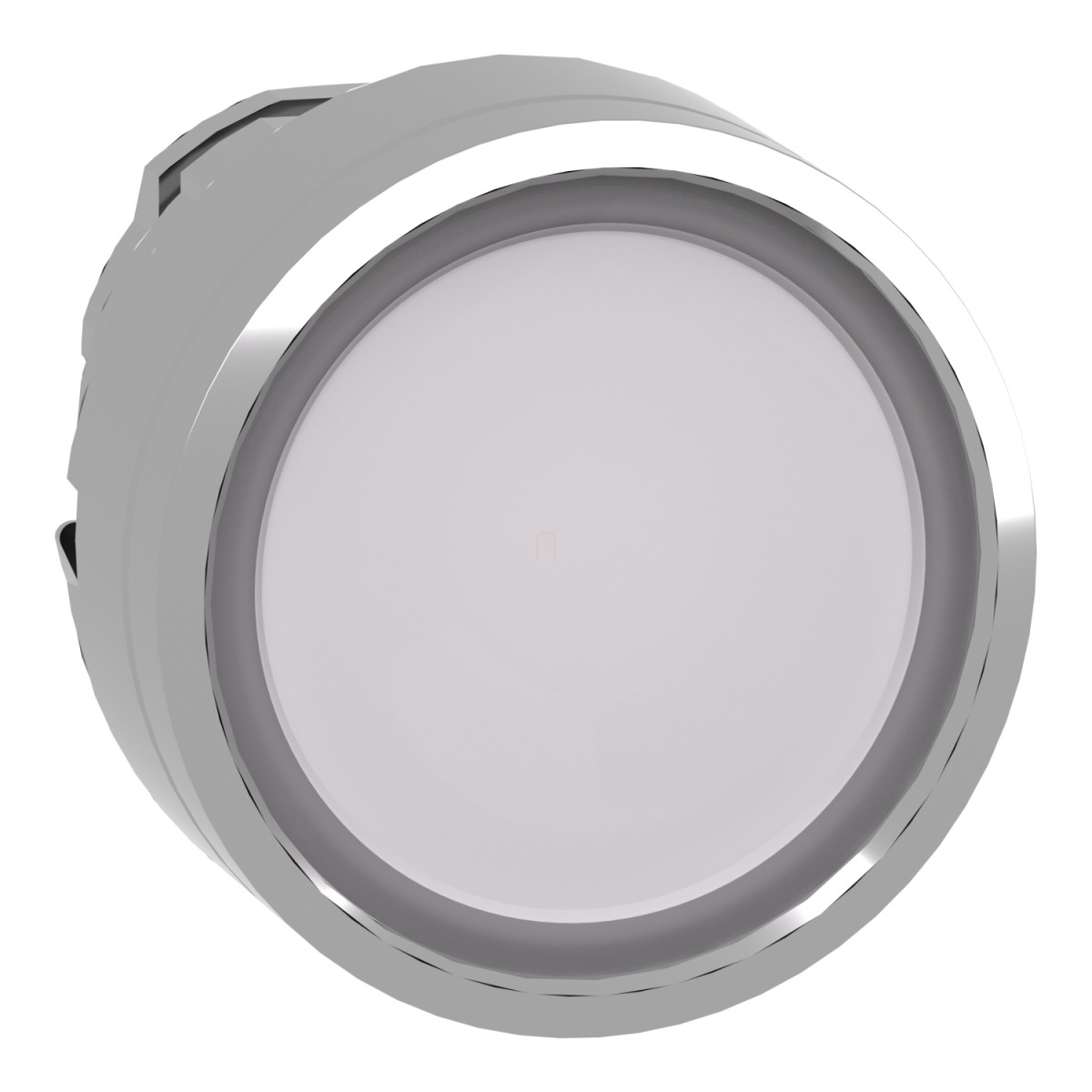

A Schneider Electric Harmony XB4 termékcsaládjának ZB4BH013 jelzésű világító nyomógomb feje egy professzionális ipari kezelőeszköz, amely mind esztétikailag, mind funkcionálisan kiemelkedő minőséget képvisel. Ez a fehér színű, krómozott fém kerettel rendelkező nyomógomb tökéletes választás vezérlőpanelek, gépek és berendezések felhasználóbarát interfészeinek kialakításához.
A ZB4BH013 egy 22,5 mm-es szabványos szerelőnyílásba illeszthető világítható nyomógomb fej, amely nyomó-nyomó (push-push) működési elvvel rendelkezik. Ez azt jelenti, hogy az első nyomásra benyomva marad, majd a második nyomásra visszaugrik alaphelyzetbe, ideálissá téve kétállapotú funkciók vezérléséhez. A termék univerzális LED-kompatibilitással rendelkezik, ami biztosítja a rugalmas felhasználhatóságot különböző világítási megoldásokkal. A fehér, jelöletlen nyomófelület könnyen testreszabható egyedi jelölésekkel, szimbólumokkal vagy feliratokkal a konkrét alkalmazás igényeinek megfelelően.
A termék kivételes tartóssága és megbízhatósága kiemelkedő: 500.000 kapcsolási ciklust garantál a gyártó, így hosszú távú, intenzív ipari használatra is alkalmas. IP védelmi besorolása rendkívül magas - IP66, IP67, IP69 és IP69K - ami teljes védelmet biztosít por, vízsugár és nagynyomású mosás ellen, akár 7000000 Pa nyomásig is. A mechanikai ütésállósága IK06 szintű, ami megfelelő védelmet nyújt a normál ipari környezetben előforduló behatásokkal szemben. A termék működési hőmérséklet-tartománya széles skálán mozog: -40°C és +70°C között használható, így extrém környezeti feltételek mellett is megbízhatóan működik.
A Schneider Electric ZB4BH013 nyomógomb fejhez különböző elektromos összeállítások kapcsolhatók: M5, M6 és M10 kódokkal jelölt konfigurációk, amelyek maximum 2 érintkezőt tartalmazhatnak elöl szerelhető egységek formájában, beépített LED-del vagy akár beépített LED-del és transzformátorral is. A termék számos nemzetközi szabványnak és tanúsítványnak megfelel, köztük az IEC 60947-1, UL 508, CSA C22.2 No 14, valamint különböző hajózási minősítésekkel is rendelkezik, mint a LROS, BV és DNV. Rezgésállósága 5 gn (f=2...500 Hz) az IEC 60068-2-6 szerint, míg ütésállósága 30 gn (időtartam = 18 ms) vagy 50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint. Az eszköz túlfeszültségi kategóriája és elektromos érintésvédelmi osztálya Class I az IEC 60536 szerint, ami további biztonságot nyújt a felhasználók számára.
Schneider Electric Harmony XB4 - ZB4BH013 -fém világító nyomógomb fej műszaki adatok
Általános információk
Termékcsalád: Harmony XB4
Termék típusa: Világító nyomógomb fej
Termék kompatibilitás: Univerzális LED
Rövid terméknév: ZB4
Előlap anyaga: Krómozott fém
Fej típusa: Standard
Szerelési átmérő: 22,5 mm
Eladási mennyiség: 1
Jelzőegység fej alakja: Kerek
Működtető típusa: Nyomó-nyomó (push-push)
Működtető profilja: Fehér, süllyesztett, jelöletlen
Kupak/működtető vagy lencse színe: Fehér
Méretek
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 30 mm
Teljesítmény jellemzők
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 500000 ciklus
Elektromos összetétel kód:
M5: maximum 2 érintkező egyes blokkok használatával elöl szerelve beépített LED-del
M6: maximum 2 érintkező egyes blokkok használatával elöl szerelve beépített LED-del és transzformátorral
M10: maximum 2 érintkező egyes blokkok használatával elöl szerelve beépített LED-del
Környezeti feltételek
Védelem típusa: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Elektromos érintésvédelmi osztály: Class I az IEC 60536 szerint
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültségi kategória: Class I az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK ütésállósági fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1, IEC 60947-1, UL 508, IEC 60947-5-4, IEC 60947-5-5, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: CSA, LROS (Lloyds register of shipping), BV, UL listed, DNV
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
