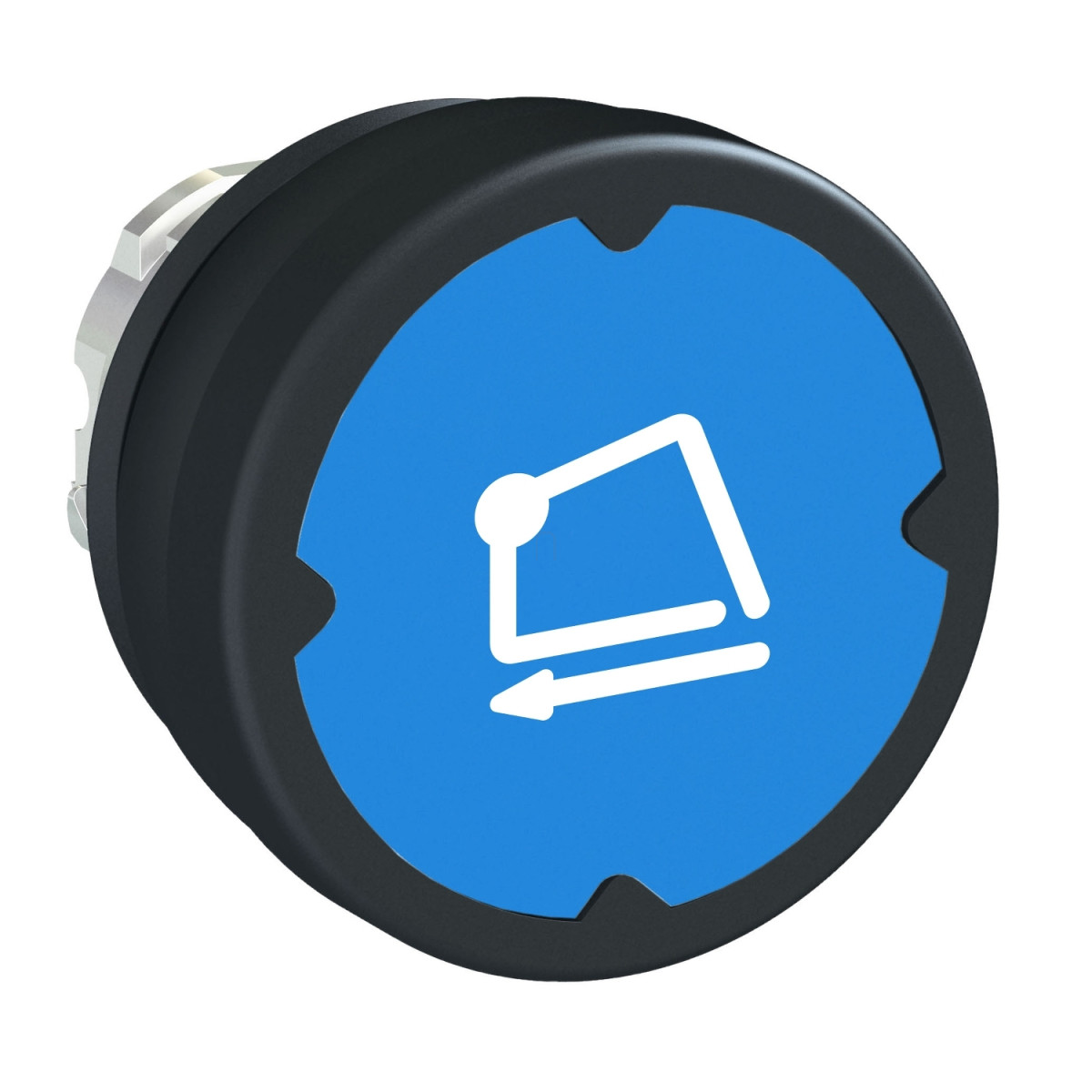

A Schneider Electric Harmony XB4 termékcsalád ZB4BC68006RA nyomógomb feje kiemelkedő megbízhatóságot és robusztus kialakítást kínál ipari környezetben történő alkalmazásokhoz. Ez a kék színű, standard nyomógomb fej különösen durva ipari környezetben való használatra lett tervezve, ahol a megbízhatóság és a tartósság kritikus fontosságú.
A ZB4BC68006RA modell egy 22,5 mm átmérőjű rögzítési furatba szerelhető, krómozott fém kerettel rendelkezik, ami nemcsak esztétikus megjelenést, hanem kiváló mechanikai ellenállóképességet is biztosít. A termék kék színű nyomógomb fejjel rendelkezik, fehér színű H006 típusú jelöléssel, amely 90 fokkal elforgatott pozícióban jelenik meg a nyomógomb felületén. A termék rugós visszatérésű (spring return) működési elvvel rendelkezik, így alaphelyzetbe tér vissza az elengedés után. A nyomógomb profil süllyesztett kialakítású (flush), ami csökkenti a véletlen működtetés esélyét, miközben az ergonomikus használatot is lehetővé teszi.
A termék műszaki paraméterei kiemelkedőek: IP66, IP69 és IP69K védettségi szinttel rendelkezik az IEC 60529 szabvány szerint, ami teljes védelmet nyújt por ellen, valamint nagynyomású vízsugár ellen is védett. A termék ellenáll 90 Pa nyomásnak 82,5 °C hőmérsékleten, így magas hőmérsékletű, nagynyomású mosást igénylő környezetben is megbízhatóan működik. Az IK06 ütésállósági fokozat (IEC 62262 szerint) biztosítja a mechanikai behatásokkal szembeni ellenállóképességet. A NEMA 4, NEMA 12 és NEMA 13 besorolásnak is megfelel, ami tovább erősíti a termék sokoldalúságát különböző ipari környezetekben.
A ZB4BC68006RA nyomógomb fej mechanikai élettartama rendkívül magas, 3 millió kapcsolási ciklust garantál, ami hosszú távú, megbízható működést biztosít gyakori kapcsolást igénylő alkalmazásokban is. A termék kiváló ellenállást mutat rezgésekkel szemben (5 gn frekvenciatartomány 2-500 Hz között az IEC 60068-2-6 szabvány szerint), valamint ellenáll a 30 gn erősségű, 18 ms időtartamú félszinusz alakú gyorsulási ütésnek is (IEC 60068-2-27 szabvány szerint). A működési hőmérséklet-tartomány -40 °C és +70 °C között van, míg tárolási hőmérséklet -40 °C és +85 °C között lehet, ami szélsőséges környezeti feltételek mellett is lehetővé teszi a használatát.
Az elektromos összeállítás rugalmas, a termék különböző konfigurációkban használható: C1 kód (legfeljebb 9 érintkező egyes blokkok használatával elölről szerelve), C2 kód (legfeljebb 9 érintkező egyes és dupla blokkok használatával elölről szerelve), C11 kód (legfeljebb 3 érintkező egyes blokkok használatával elölről szerelve), illetve C15 kód (legfeljebb 1 érintkező egyes blokkok használatával elölről szerelve). A termék vízszintes felszerelésre van optimalizálva. A Schneider Electric Harmony XB4 ZB4BC68006RA nyomógomb fej ideális választás vezérlőpanelek, gépvezérlők és ipari automatizálási rendszerek számára, ahol a megbízhatóság, a tartósság és a jól látható visszajelzés alapvető követelmény.
Schneider Electric Harmony XB4 - ZB4BC68006RA -fém durva környezeti nyomógomb fej, Ø22, visszatérő, kék, elforgatott szimbólummal műszaki adatok
Fő tulajdonságok
Termékcsalád: Harmony XB4
Termék típusa: Nyomógomb fej
Eszköz rövid neve: ZB4
Keret anyaga: Krómozott fém
Fej típusa: Standard
Szerelési átmérő: 22,5 mm
Sapka/működtető vagy lencse színe: Kék
Kiegészítő tulajdonságok
CAD teljes szélesség: 37 mm
CAD teljes magasság: 18,5 mm
CAD teljes mélység: 37 mm
Elektromos érintésvédelmi osztály: I. osztály az IEC 61140 szerint
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profilja: Kék süllyesztett, H006 típusú (fehér)
Működtető kiegészítő információk: Vízszintes szerelés
Mechanikai élettartam: 3000000 ciklus
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
Fő csoport: Durva környezet
Termékcsoport: Süllyesztett jelölt H006 típus
Jelölés: H006 típus
Jelölés színe: Fehér
Elektromos összeállítás kód: C1 <9 érintkező esetén egyes blokkokat használva elölről szerelve
C2 <9 érintkező esetén egyes és dupla blokkokat használva elölről szerelve
C11 <3 érintkező esetén egyes blokkokat használva elölről szerelve
C15 <1 érintkező esetén egyes blokkokat használva elölről szerelve
Környezeti jellemzők
Tárolási környezeti hőmérséklet: -40...85 °C
Működési környezeti hőmérséklet: -40...70 °C
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP69K
IP69
NEMA védettségi fokozat: NEMA 4 az UL 508 szerint
NEMA 13
NEMA 12
Nagynyomású mosással szembeni ellenállás: 90 Pa 82,5 °C hőmérsékleten
IK védettségi fokozat: IK06 az IEC 62262 szerint
Szabványok és tanúsítványok
Szabványok: UL 508
IEC 60947-5-1
IEC 60947-1
CSA C22.2
Termék tanúsítványok: UL
CSA
CE
