A Schneider Electric Harmony XB4 termékcsalád ZB4BC58009RA kódjelű nyomógomb feje kifejezetten durva, ipari környezetben történő használatra lett kifejlesztve. Ez a prémium minőségű, krómozott fém kerettel rendelkező nyomógomb megbízható és strapabíró megoldást kínál ipari vezérlőrendszerek, gyártósorok és egyéb ipari alkalmazások számára, ahol fontos a hosszú élettartam és a megbízható működés.

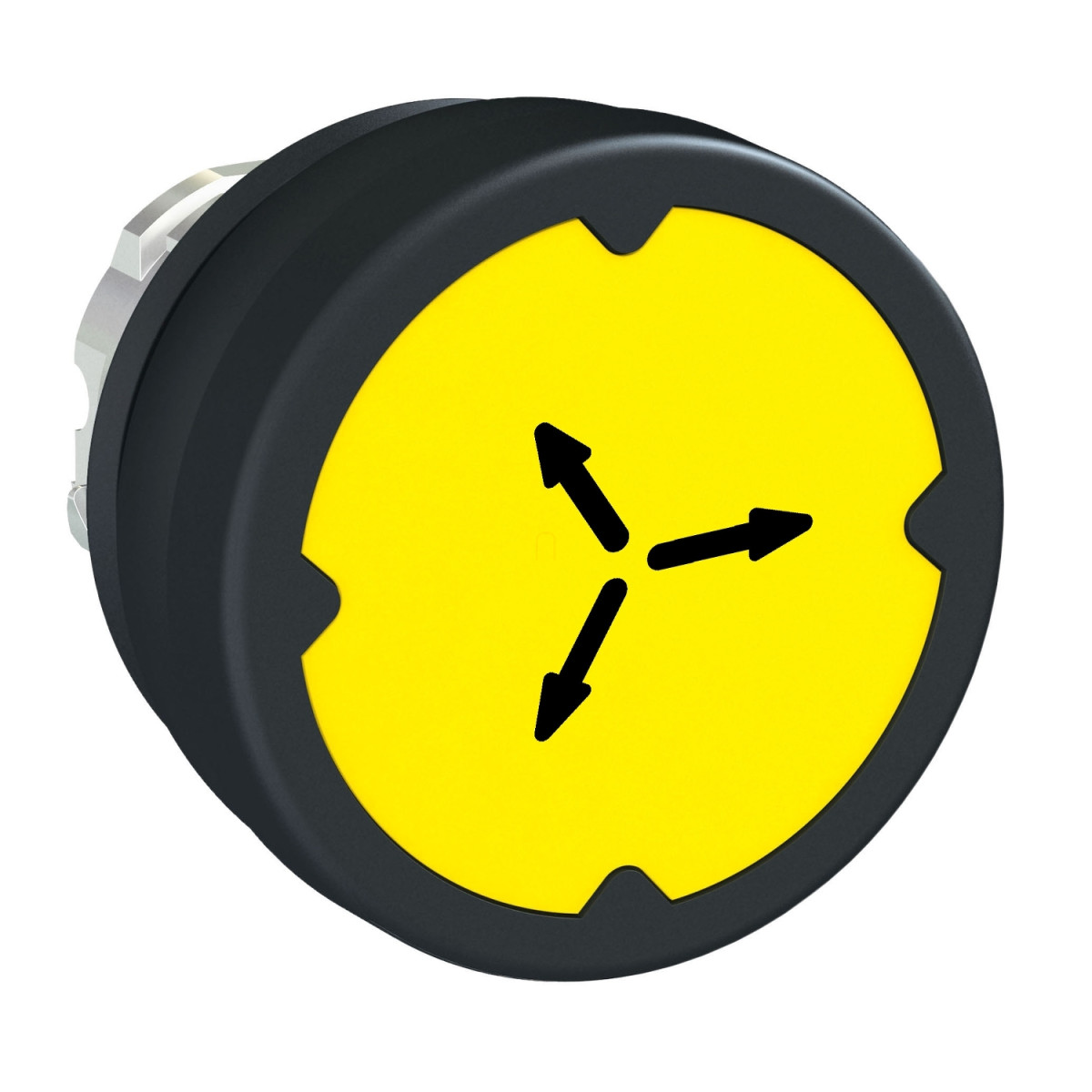

A ZB4BC58009RA egy sárga színű, flush (süllyesztett) kialakítású nyomógomb fejegység, amely H009 típusú fekete jelöléssel rendelkezik. A termék különlegessége a 90 fokkal elforgatott irányjelző szimbólum, amely intuitív kezelhetőséget biztosít a felhasználók számára. A nyomógomb rugós visszatérő mechanizmussal rendelkezik, tehát benyomás után automatikusan visszaáll alaphelyzetbe. Ez a tulajdonsága alkalmassá teszi pillanatkapcsolásra, vagy olyan alkalmazásokra, ahol fontos a gomb automatikus visszatérése.
A nyomógomb fej 22,5 mm-es szabványos panelkivágásba szerelhető, ami kompatibilitást biztosít a legtöbb ipari kapcsolószekrénnyel és vezérlőpulttal. A termék kiemelkedő védelmi tulajdonságokkal rendelkezik: IP66, IP69 és IP69K védettségi szinttel büszkélkedhet, ami teljes por elleni védelmet és nagy nyomású, magas hőmérsékletű vízsugár elleni védelmet jelent. Ez lehetővé teszi a berendezés használatát extrém környezeti feltételek között is, például élelmiszeripari vagy vegyi üzemekben, ahol rendszeres nagynyomású tisztítás történik. A termék ellenáll a 90 Pa nyomású, 82,5 °C hőmérsékletű mosásnak is. Mechanikai védettsége IK06 szintű, ami ütésállóságot biztosít.
A ZB4BC58009RA nyomógomb fej kiváló mechanikai tulajdonságokkal rendelkezik. A 3 millió kapcsolási ciklus élettartam garantálja a hosszú távú, problémamentes működést. A termék ellenáll az 5 gn rezgésnek (2...500 Hz tartományban), valamint a 30 gn félszinusz hullám gyorsulással járó ütéseknek is, ami stabil működést biztosít még erősen vibráló ipari környezetben is. Az üzemi hőmérséklet-tartomány rendkívül széles: -40°C és +70°C között használható, ami lehetővé teszi a termék alkalmazását szélsőséges klimatikus viszonyok között is. A tárolási hőmérséklet-tartomány még szélesebb: -40°C és +85°C közötti.
A termék többféle elektromos összeállításban használható, a különböző kódoknak (C1, C2, C11, C15) megfelelően akár 9 kontaktusig konfigurálható, különféle elrendezésekben. Így rugalmasan alkalmazható különböző vezérlési feladatokra, legyen szó egyszerű be/ki kapcsolásról vagy összetettebb műveletekről. A ZB4BC58009RA fejhez különböző kontaktusblokkok csatlakoztathatók, ami tovább növeli a rendszer rugalmasságát. A termék megfelel a nemzetközi szabványoknak, rendelkezik CE, UL és CSA tanúsítványokkal, így világszerte használható. Az elektromos védelmi osztálya Class I az IEC 61140 szerint, ami megfelelő földelés mellett biztonságos használatot tesz lehetővé.
Schneider Electric Harmony XB4 - ZB4BC58009RA -fém durva környezeti nyomógomb fej, Ø22, visszatérő, sárga, elforgatott szimbólummal műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Nyomógomb fej
Rövid terméknév: ZB4
Keret anyaga: Krómozott fém
Szerelési átmérő: 22,5 mm
Sapka/működtető színe: Sárga
Kiegészítő információk
CAD szélesség: 37 mm
CAD magasság: 18,5 mm
CAD mélység: 37 mm
Elektromos érintésvédelmi osztály: Class I az IEC 61140 szerint
Jelzőegység fej alakja: Kerek
Működtető típusa: Rugós visszatérő
Működtető profilja: Sárga flush, H009 típus (fekete)
Működtető kiegészítő információ: Vízszintes szerelés
Mechanikai élettartam: 3000000 ciklus
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
Fő csoport: Durva környezet
Termékcsoport: Flush jelölt H009 típus
Jelölés: H009 típus
Jelölés színe: Fekete
Elektromos összetétel kód: C1 <9 érintkező esetén egyedi blokkok használata elülső rögzítéssel
C2 <9 érintkező esetén egyedi és dupla blokkok használata elülső rögzítéssel
C11 <3 érintkező esetén egyedi blokkok használata elülső rögzítéssel
C15 <1 érintkező esetén egyedi blokkok használata elülső rögzítéssel
Környezeti feltételek
Környezeti üzemi hőmérséklet: -40...70 °C
Tárolási környezeti hőmérséklet: -40...85 °C
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP69K
IP69
NEMA védettségi fokozat: NEMA 4 az UL 508 szerint
NEMA 13
NEMA 12
Nagynyomású mosóval szembeni ellenállás: 90 Pa 82,5 °C hőmérsékleten
IK védettségi fokozat: IK06 az IEC 62262 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2
UL 508
IEC 60947-5-1
IEC 60947-1
Termék tanúsítványok: CE
UL
CSA
