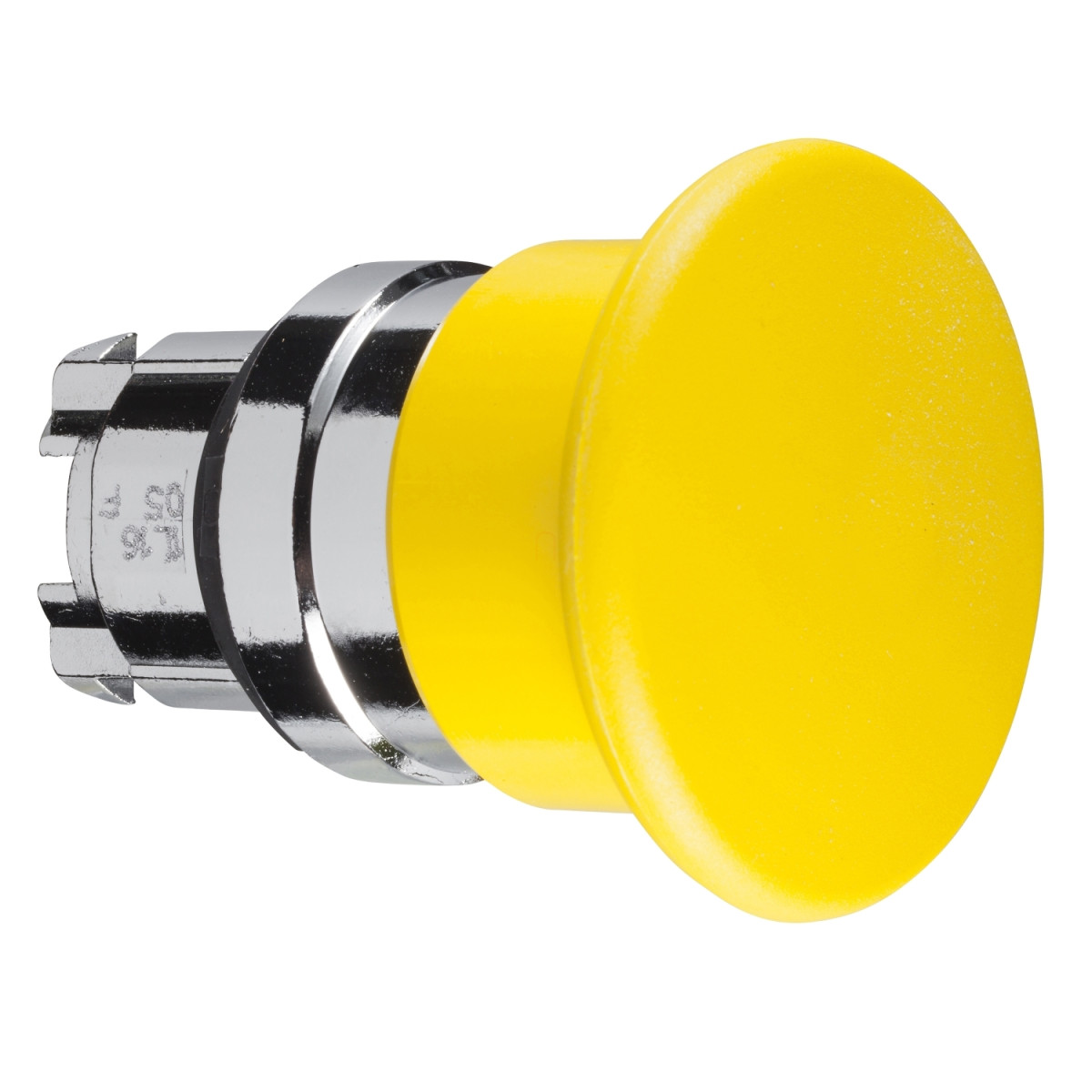

A Schneider Electric Harmony XB4 sorozatú ZB4BC5 nem világító gombafejű nyomógomb fej egy kiváló minőségű, ipari alkalmazásokra tervezett vezérlőeszköz, amely megbízható teljesítményt nyújt a legigényesebb környezetekben is. Ez a sárga színű, 40 mm átmérőjű gombafejű nyomógomb fej 22 mm-es szabványos szerelőnyílásba illeszthető, és rugós visszatérítésű működéssel rendelkezik.
A termék krómozott fém kerettel rendelkezik, ami nemcsak esztétikus megjelenést biztosít, hanem jelentősen növeli a tartósságát is. A ZB4BC5 nyomógomb fej mechanikai élettartama kiemelkedően magas, 5 000 000 kapcsolási ciklus, ami bizonyítja a Schneider Electric elkötelezettségét a hosszú élettartamú és megbízható ipari komponensek gyártása iránt. A termék standard kialakítása és kerek jelzőegység feje tökéletesen illeszkedik a modern ipari vezérlőpanelekbe.
A ZB4BC5 nyomógomb fej többféle elektromos összeállítást tesz lehetővé, amit a különböző kódok jelölnek: C1 kód maximum 9 érintkező használatát teszi lehetővé egyszerű blokkok alkalmazásával elülső szerelés esetén, C2 kód maximum 9 érintkező használatát jelenti egyszerű és dupla blokkok alkalmazásával elülső szerelés esetén, C11 kód maximum 3 érintkező használatát teszi lehetővé egyszerű blokkok alkalmazásával elülső szerelés esetén, míg a C15 kód maximum 1 érintkező használatát teszi lehetővé egyszerű blokkok alkalmazásával elülső szerelés esetén. A termék alapkivitelben kerül szállításra, tehát további elektromos kontakt blokkok szükségesek a teljes működőképes kapcsoló összeállításához.
A ZB4BC5 nyomógomb fej kiemelkedő környezeti védelmi jellemzőkkel rendelkezik: IP66 védettség az IEC 60529 szerint, valamint IP69 és IP69K védettség, ami lehetővé teszi a nagynyomású, magas hőmérsékletű vízsugárral történő tisztítást is. A NEMA 13 és NEMA 4X védettség további bizonyítéka annak, hogy a termék különösen ellenálló a környezeti hatásokkal szemben. Az IK06 ütésállóság az IEC 50102 szerint garantálja, hogy a nyomógomb ellenáll a mechanikai behatásoknak is. A ZB4BC5 nyomógomb fej széles üzemi hőmérséklettartománnyal rendelkezik, -40°C és +70°C között használható, ami lehetővé teszi a szélsőséges környezetben történő alkalmazást is.
Schneider Electric Harmony XB4 - ZB4BC5 -fém Ø40 gombafejű nyomógomb fej, Ø22, visszatérő, sárga műszaki adatok
Általános specifikációk
Termékcsalád: Harmony XB4
Termék típusa: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB4
Keret anyaga: Krómozott fém
Szerelési átmérő: 22 mm
Egységes eladási mennyiség: 1
Fej típusa: Standard
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérítésű
Működtető profilja: Sárga gombafej Ø 40 mm, jelölés nélkül
Működtető vagy lencse színe: Sárga
Kiegészítő jellemzők
CAD teljes szélesség: 40 mm
CAD teljes magasság: 40 mm
CAD teljes mélység: 52 mm
Mechanikai élettartam: 5000000 ciklus
Elektromos összetétel kód: C1 max. 9 érintkező használata egyszerű blokkokkal elülső szerelés esetén
C2 max. 9 érintkező használata egyszerű és dupla blokkokkal elülső szerelés esetén
C11 max. 3 érintkező használata egyszerű blokkokkal elülső szerelés esetén
C15 max. 1 érintkező használata egyszerű blokkokkal elülső szerelés esetén
Eszköz kivitele: Alapelem
Környezeti feltételek
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40…70 °C
Környezeti hőmérséklet működéshez: -40…70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508
EN/IEC 60947-5-5
CSA C22.2 No 14
EN/IEC 60947-5-4
EN/IEC 60947-5-1
EN/IEC 60947-1
JIS C8201-5-1
JIS C8201-1
Terméktanúsítványok: BV
CSA
DNV
LROS (Lloyds register of shipping)
UL listed
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
