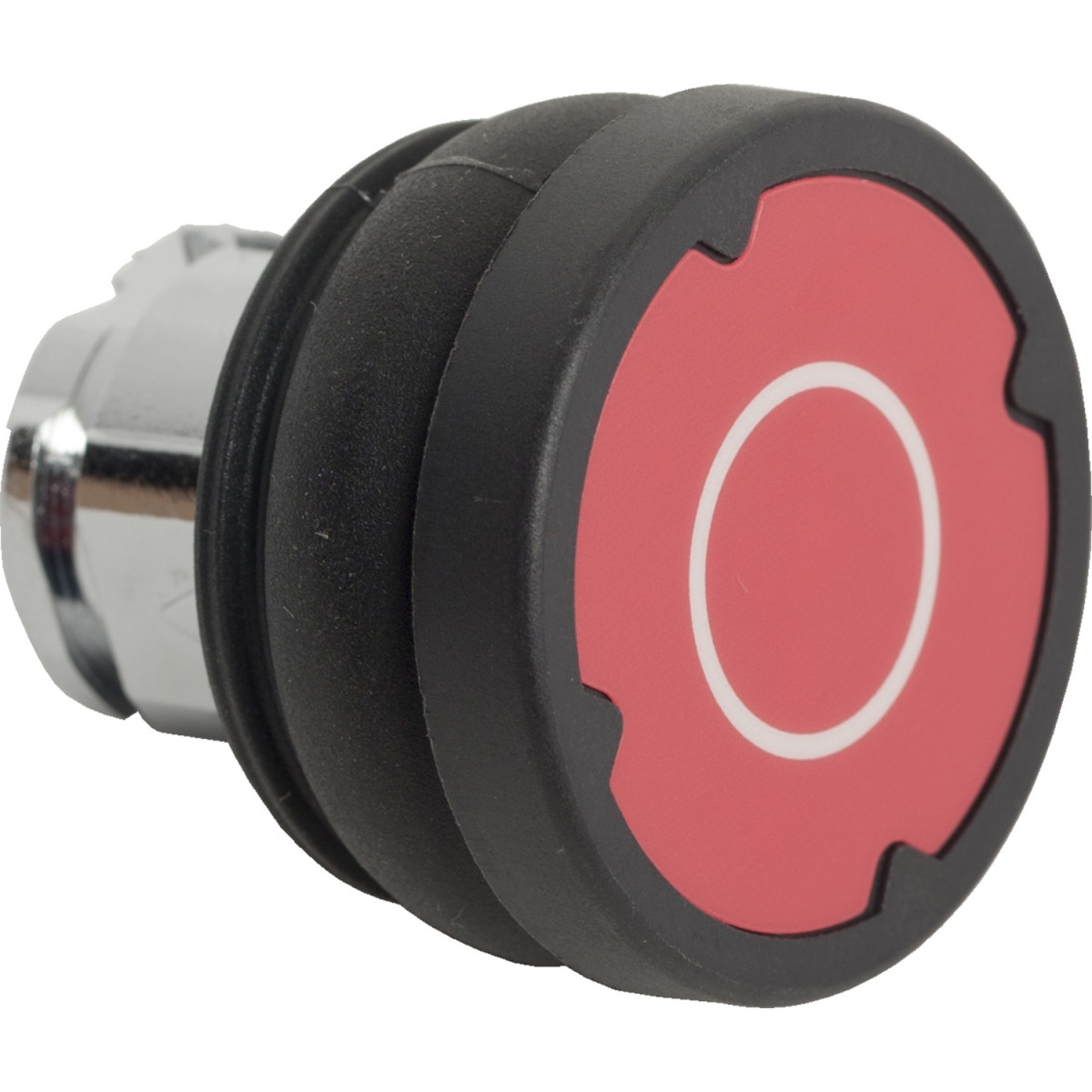

A Schneider Electric Harmony XB4 termékcsalád ZB4BC48021 cikkszámú nyomógomb feje egy rendkívül strapabíró, ipari környezetbe tervezett vezérlőelem, amely különösen durva körülmények között is megbízhatóan működik. Ez a prémium minőségű, piros színű, fehér "O" jelöléssel ellátott nyomógomb fej a Harmony XB4 sorozat része, amely a Schneider Electric egyik legismertebb és legmegbízhatóbb ipari vezérlőelem családja.
A ZB4BC48021 nyomógomb fej elsősorban olyan ipari alkalmazásokhoz készült, ahol a megbízhatóság és a tartósság alapvető követelmény. A krómozott fémalapú szerkezet és a speciális kialakítás rendkívüli ellenállóképességet biztosít a mechanikai behatásokkal, folyadékokkal és egyéb környezeti hatásokkal szemben. A termék IP66, IP67, IP69 és IP69K védettségi szinttel rendelkezik, ami azt jelenti, hogy teljesen por- és vízzáró, valamint ellenáll a nagynyomású mosásnak is, akár 90 Pa nyomáson 82,5 °C-os hőmérsékleten. Az IK06 besorolás további bizonyíték a mechanikai ütésállóságra.
Technikai szempontból a ZB4BC48021 egy rugóvisszatérítéses, standard típusú nyomógomb fej, amely 22,5 mm átmérőjű furatba szerelhető. A CAD méretek szerint a termék szélessége és mélysége egyaránt 37 mm, magassága pedig 18,5 mm. Kiemelkedő jellemzője a rendkívüli mechanikai élettartam, amely eléri a 10 millió kapcsolási ciklust. A termék vertikálisan szerelhető, és a piros színű, süllyesztett nyomófelületén fehér "O" jelölés található, amely a H021 típusú jelöléskategóriába tartozik.
A ZB4BC48021 nyomógomb fej különleges ellenállóképességgel rendelkezik a rezgésekkel szemben is, hiszen az IEC 60068-2-6 szabvány szerint 2-500 Hz frekvenciatartományban 5 g-s rezgéseket is elvisel. A lökésállóság tekintetében pedig az IEC 60068-2-27 szabványnak megfelelően akár 30 g-s gyorsulást is kibír 18 ms időtartamig félszinusz hullámú terhelés esetén. A működési hőmérséklettartomány rendkívül széles: -40°C-től +70°C-ig használható, tárolási hőmérséklete pedig -40°C és +85°C között lehet.
Villamos biztonság szempontjából a termék az IEC 61140 szabványnak megfelelően I-es érintésvédelmi osztályba tartozik. Elektromos kialakítás szempontjából többféle konfigurációra is alkalmas: a C1, C2, C11 és C15 elektromos összetételi kódoknak megfelelően különböző kontaktusblokk-kombinációkkal használható. A terméket számos nemzetközi szabványnak megfelelően tervezték, többek között megfelel a CSA C22.2, UL 508, IEC 60947-5-1 és IEC 60947-1 követelményeinek, és rendelkezik UL, CE és CSA tanúsítványokkal is.
Schneider Electric Harmony XB4 - ZB4BC48021 -fém durva környezeti nyomógomb fej, Ø22, visszatérő, piros, "O" műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Termék típusa: Nyomógomb fej
Eszköz rövid neve: ZB4
Keret anyaga: Krómozott fém
Fej típusa: Standard
Szerelési átmérő: 22,5 mm
Sapka/működtető színe: Piros
Kiegészítő adatok
CAD méretek: 37 mm szélesség, 18,5 mm magasság, 37 mm mélység
Elektromos érintésvédelmi osztály: I. osztály az IEC 61140 szerint
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugóvisszatérítéses
Működtető profilja: Piros süllyesztett, H021 típus (fehér)
Működtető további információi: Vertikális szerelés
Mechanikai élettartam: 10 000 000 ciklus
Rezgésállóság: 5 gn (f = 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
Termékfőcsoport: Durva környezet
Termékcsoport: Süllyesztett jelölésű típus H021
Jelölés: H021 típus
Jelölés színe: Fehér
Környezeti adatok
Tárolási környezeti hőmérséklet: -40...85 °C
Működési környezeti hőmérséklet: -40...70 °C
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP69K, IP67, IP69
NEMA védettségi fokozat: NEMA 4 az UL 508 szerint, NEMA 13, NEMA 12
Nagynyomású mosással szembeni ellenállás: 90 Pa 82,5 °C-on
IK védettségi fokozat: IK06 az IEC 62262 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2, UL 508, IEC 60947-5-1, IEC 60947-1
Terméktanúsítványok: UL, CE, CSA
