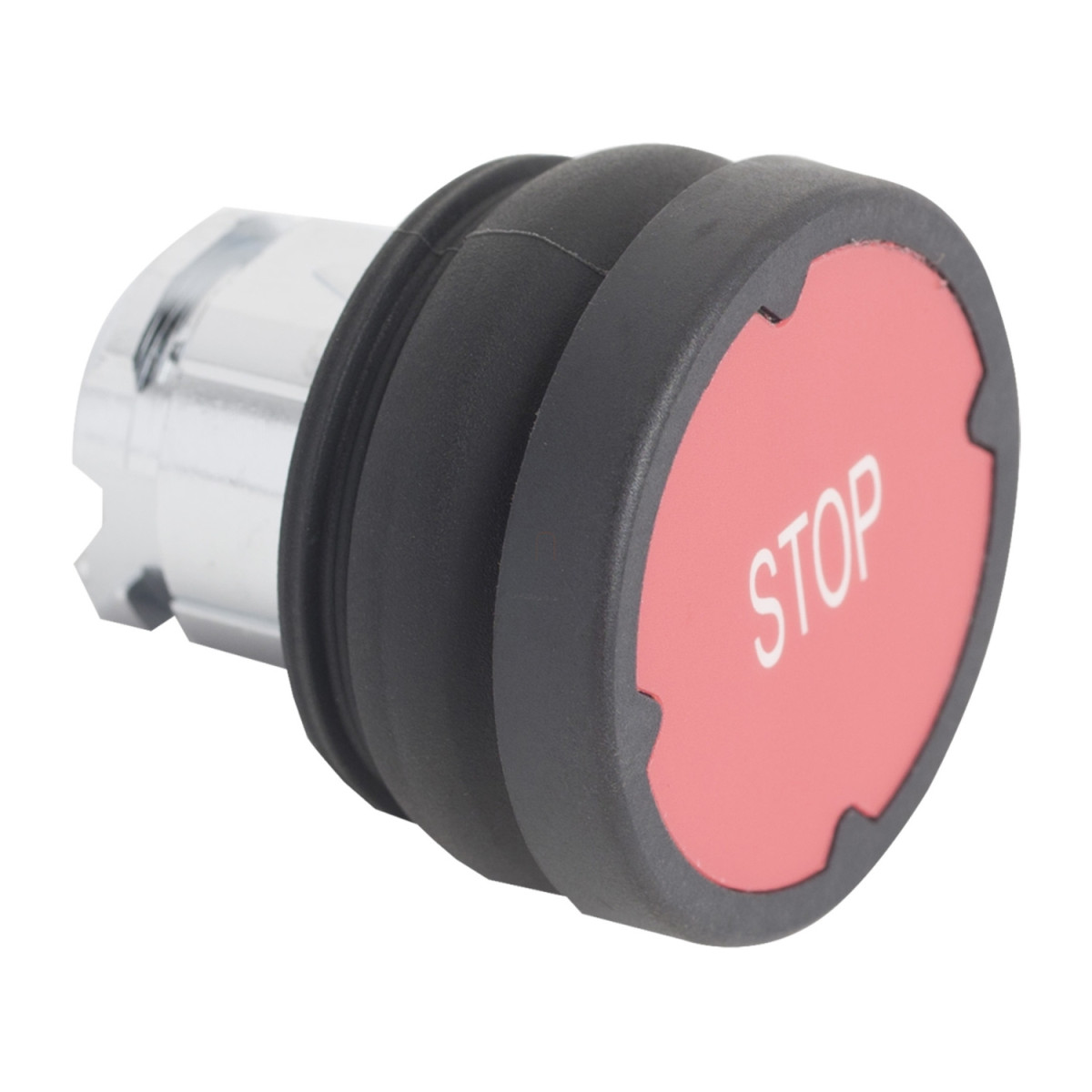

A Schneider Electric Harmony XB4 sorozatú ZB4BC48007 nyomógomb fej egy kiváló minőségű, mostoha környezetbe tervezett ipari kapcsolóelem, amely kifejezetten ellenáll a szélsőséges körülményeknek. A piros színű, fehér STOP felirattal ellátott nyomógomb tökéletes választás olyan ipari környezetbe, ahol a biztonsági leállítás funkciónak jól láthatónak és egyértelműnek kell lennie.
A ZB4BC48007 a Harmony XB4 termékcsalád része, amely a Schneider Electric prémium ipari vezérlőeszközei között kiemelkedő helyet foglal el. Ez a nyomógomb fej kifejezetten a H007 jelölési típussal készül, ami a jól látható fehér STOP feliratot jelenti a piros alap háttéren. A kerek kialakítású nyomógomb rugós visszatérítésű működtetési mechanizmussal rendelkezik, ami biztosítja, hogy használat után automatikusan visszatérjen alaphelyzetbe. A termék flush (süllyesztett) típusú kialakítású, ami ergonomikus használatot tesz lehetővé.
A ZB4BC48007 kimagasló műszaki paraméterekkel rendelkezik: 22,5 mm-es szabványos szerelési átmérővel illeszkedik a leggyakoribb ipari kialakításokhoz. A nyomógomb fej krómbevonatú fém kerettel készül, ami nem csak esztétikus megjelenést, hanem tartósságot is biztosít. A termék 10 millió kapcsolási ciklus mechanikai élettartamot kínál, ami hosszú távú, megbízható működést garantál még intenzív használat mellett is. Az eszköz vertikális szerelésre van optimalizálva, ami széles körben teszi alkalmazhatóvá különböző ipari környezetekben.
A ZB4BC48007 nyomógomb fej kiemelkedő védettségi mutatókkal rendelkezik: IP66, IP67, IP69 és IP69K védettségi szintekkel büszkélkedhet, ami tökéletes védelmet nyújt por, víz és nagynyomású mosás ellen. Ez különösen fontos olyan ipari környezetekben, ahol a berendezéseket rendszeresen tisztítják vagy mostoha körülmények között működnek. A termék ellenáll akár 90 Pa nyomású, 82,5 °C-os nagynyomású mosásnak is, továbbá IK06 fokozatú ütésállósággal rendelkezik az IEC 62262 szabvány szerint. A rendkívüli tartósságot a kiváló rezgésállóság (5 gn, f= 2...500 Hz az IEC 60068-2-6 szerint) és ütésállóság (30 gn, időtartam = 18 ms fél szinusz hullám gyorsulásra az IEC 60068-2-27 szerint) is alátámasztja.
A ZB4BC48007 széleskörű tanúsítványokkal rendelkezik, beleértve a CSA, CE és UL minősítéseket, valamint megfelel számos nemzetközi szabványnak, mint az IEC 60947-5-1, IEC 60947-1, UL 508 és CSA C22.2. A termék -40...+70 °C közötti üzemi hőmérsékleten használható, ami szélsőséges klimatikus viszonyok között is megbízható működést biztosít. A nyomógomb különböző elektromos összeállítási kódokkal (C1, C2, C11, C15) kompatibilis, ami rugalmas felhasználási lehetőségeket kínál különböző kontaktus-konfigurációkkal, beleértve az egyes és dupla blokkos elölről szerelhető kiviteleket is.
Schneider Electric Harmony XB4 - ZB4BC48007 -nyomógomb fej mostoha környezethez műszaki adatok
Általános adatok
Termékcsalád: Harmony XB4
Termék típusa: Nyomógomb fej
Eszköz rövid neve: ZB4
Keret anyaga: Krómbevonatú fém
Fej típusa: Standard
Szerelési átmérő: 22,5 mm
Színjellemzők: Piros működtetőgomb fehér STOP jelöléssel
Mechanikai jellemzők
Működtetés módja: Rugós visszatérítésű
Működtető profil: Piros süllyesztett, H007 típus (fehér)
Működtető kiegészítő információ: Függőleges szerelés
Mechanikai élettartam: 10 millió kapcsolási ciklus
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulásra az IEC 60068-2-27 szerint
Méretek
Teljes szélesség (CAD): 37 mm
Teljes magasság (CAD): 18,5 mm
Teljes mélység (CAD): 37 mm
Védelmi kategóriák
Áramütés elleni védelem osztálya: I. osztály az IEC 61140 szerint
IP védettségi fokozat: IP66, IP67, IP69, IP69K az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 4, NEMA 13, NEMA 12 az UL 508 szerint
Nagynyomású mosással szembeni ellenállás: 90 Pa 82,5 °C-on
IK ütésállósági fokozat: IK06 az IEC 62262 szerint
Környezeti feltételek
Tárolási környezeti hőmérséklet: -40...85 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Tanúsítványok és megfelelőség
Szabványok: IEC 60947-5-1, IEC 60947-1, UL 508, CSA C22.2
Termék tanúsítványok: CSA, CE, UL
Jelölések és felhasználás
Főcsoport: Mostoha környezetbe
Termékcsoport: Süllyesztett jelölésű H007 típus
Jelölés: H007 típus
Jelölés színe: Fehér
Elektromos összeállítási kód
C1: <9 kontaktushoz egyes blokkokkal elölről szerelve
C2: <9 kontaktushoz egyes és dupla blokkokkal elölről szerelve
C11: <3 kontaktushoz egyes blokkokkal elölről szerelve
C15: <1 kontaktushoz egyes blokkokkal elölről szerelve
