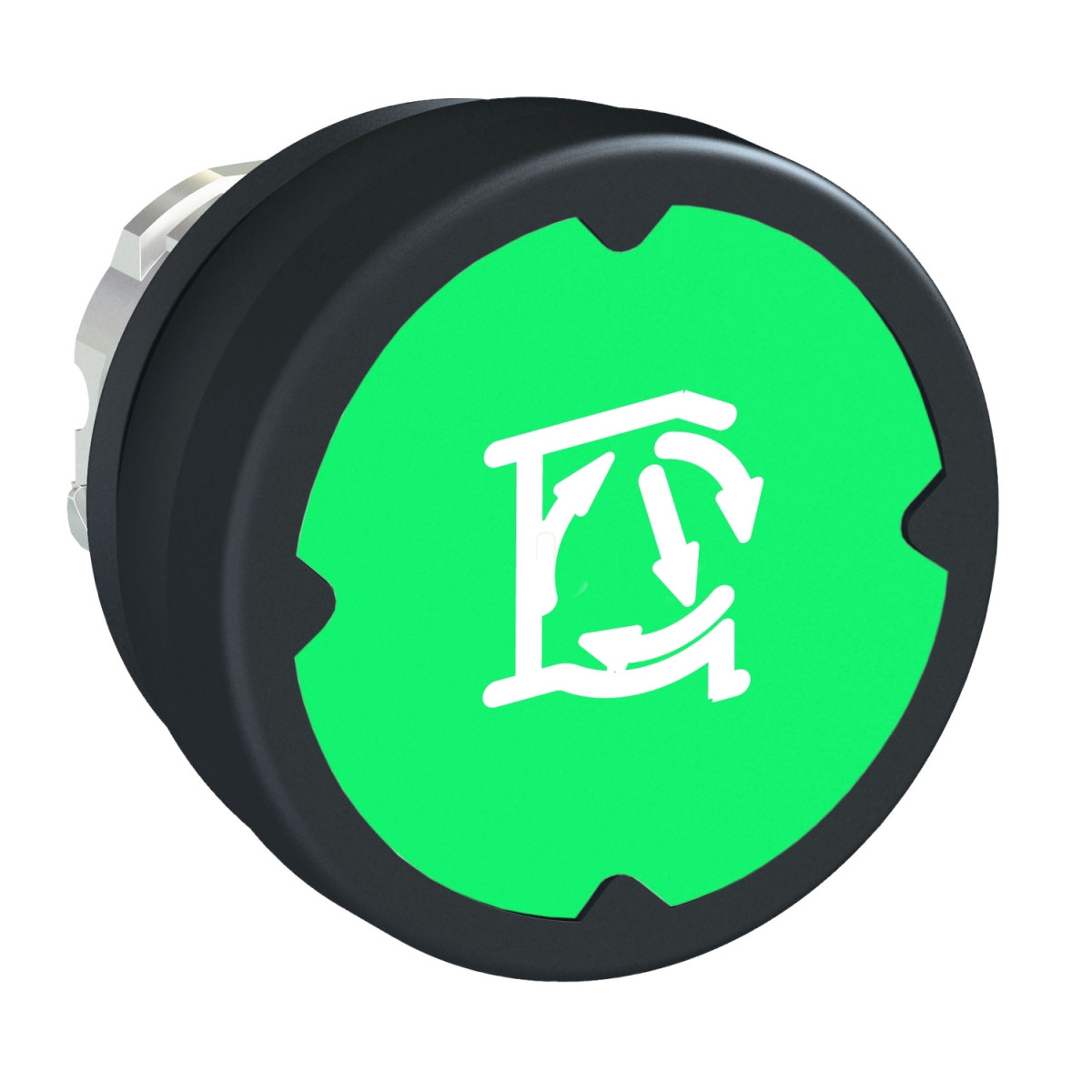

A Schneider Electric Harmony XB4 sorozat ZB4BC38011 nyomógomb feje egy kiváló minőségű, ipari környezetben használható vezérlőeszköz, amely különösen a mostoha környezeti feltételek között is megbízható működést biztosít. Ez a zöld színű, fehér jelöléssel ellátott H011 típusú nyomógomb fej a Harmony XB4 termékcsalád része, amely világszerte elismert megbízhatóságáról és tartósságáról.
A ZB4BC38011 nyomógomb fejet kifejezetten olyan ipari alkalmazásokhoz tervezték, ahol a berendezéseknek extrém körülményeket kell kibírniuk. Az eszköz magas fokú védelemmel rendelkezik: IP66, IP67, IP69 és IP69K védettségi szintekkel büszkélkedhet, ami teljes porállóságot és nagy nyomású vízsugár elleni védelmet jelent. Ez különösen hasznos olyan iparágakban, mint az élelmiszeripar, a vegyipar vagy más olyan területek, ahol rendszeres nagynyomású tisztításra van szükség - akár 90 Pa nyomású, 82,5 °C hőmérsékletű vízsugarat is elvisel. A NEMA 4, NEMA 12 és NEMA 13 szabványoknak megfelelő kialakítás további bizonyítéka a termék robusztus jellegének.
A műszaki részleteket tekintve a ZB4BC38011 22 mm-es szerelési átmérővel rendelkezik, ami az ipari alkalmazásokban szabványosnak számít. A nyomógomb fej krómozott fém kerettel van ellátva, ami nemcsak esztétikus megjelenést biztosít, hanem növeli a mechanikai szilárdságot is. A zöld színű, sík kialakítású nyomógomb fehér H011 típusú jelöléssel rendelkezik, ami egyértelmű azonosítást tesz lehetővé. A működés rugós visszatérítésű, és az eszköz függőleges szerelésre alkalmas. A termék rendkívüli, 10 millió működési ciklusú mechanikai tartósságot kínál, ami hosszú élettartamot biztosít még gyakori használat mellett is. Az IK06 besorolás megfelelő ütésállóságot garantál az IEC 62262 szabvány szerint.
A ZB4BC38011 kitűnő ellenállóképességgel rendelkezik mind a vibrációval, mind a mechanikai sokkhatásokkal szemben. Képes ellenállni 5 gn rezgésnek 2-500 Hz frekvenciatartományban az IEC 60068-2-6 szabvány szerint, valamint 30 gn félszinusz hullám gyorsulású, 18 ms időtartamú sokkhatásnak az IEC 60068-2-27 szabványnak megfelelően. Ez az ellenállóképesség különösen fontos olyan környezetekben, ahol a berendezések állandó rezgésnek vagy ütéseknek vannak kitéve, például nehéz gépek közelében vagy mobil berendezésekben.
A nyomógomb fej széles hőmérsékleti tartományban használható: működési hőmérséklete -40°C és +70°C között van, míg tárolási hőmérséklete -40°C és +85°C között lehet. Ez lehetővé teszi használatát szélsőséges klimatikus viszonyok között is, legyen szó akár fagyos kültéri alkalmazásokról, akár magas hőmérsékletű ipari környezetekről. Az elektromos áramütés elleni védelem tekintetében a termék megfelel az IEC 61140 szabvány I-es osztályú követelményeinek. A termék rendelkezik UL, CSA és CE tanúsítvánnyal, ami igazolja, hogy megfelel a nemzetközi biztonsági és minőségi előírásoknak.
A ZB4BC38011 nyomógomb fej különböző elektromos összeállítási kódokkal kompatibilis, beleértve a C1, C2, C11 és C15 kódokat, amelyek különböző kontaktus konfigurációkat tesznek lehetővé egyszeres és dupla blokkok használatával, front szerelésben. Ez rugalmasságot biztosít a különböző alkalmazási igények kielégítésére. A termék fizikai méretei (37 mm szélesség, 18,5 mm magasság, 37 mm mélység) és kompakt kialakítása lehetővé teszik beépítését szűk helyekre is, miközben a kerek jelzőegység fej formatervezése modern és funkcionális megjelenést kölcsönöz a vezérlőpanelnek.
Schneider Electric Harmony XB4 - ZB4BC38011 nyomógomb fej műszaki adatok
Általános specifikációk
Terméksorozat: Harmony XB4
Eszköz neve: ZB4
Termék vagy komponens típusa: Nyomógombfej
Fej típusa: Standard
Szerelési átmérő: 22 mm
Fizikai jellemzők
Keret anyaga: Krómozott fém
Jelzőegység fej alakja: Kerek
Működtető színe: Zöld, sík H011 típus (fehér)
Működtető további információi: Függőleges szerelés
Teljes szélesség (CAD): 37 mm
Teljes magasság (CAD): 18.5 mm
Teljes mélység (CAD): 37 mm
Működési specifikációk
Működtető típusa: Rugós visszatérítésű
Mechanikai élettartam: 10000000 ciklus
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
Környezeti jellemzők
Termékcsalád: Mostoha környezet
Termék csoport: Sík jelölt H011 típus
Jelölés: H011 típus
Jelölés színe: Fehér
Üzemi környezeti hőmérséklet: -40...70 °C
Tárolási környezeti hőmérséklet: -40...85 °C
Védelem
IP védettségi fokozat: IP66, IP69K, IP67, IP69 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 4, NEMA 13, NEMA 12 az UL 508 szerint
Nagynyomású vízsugár elleni védelem: 90 Pa 82,5 °C-on
IK védettségi fokozat: IK06 az IEC 62262 szerint
Áramütés elleni védelem: I. osztály az IEC 61140 szerint
Elektromos jellemzők
Elektromos összeállítási kód: C1 (<9 érintkező egyszeres blokkok használatával front szerelésben), C2 (<9 érintkező egyszeres és dupla blokkok használatával front szerelésben), C11 (<3 érintkező egyszeres blokkok használatával front szerelésben), C15 (<1 érintkező egyszeres blokkok használatával front szerelésben)
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, UL 508, CSA C22.2, IEC 60947-1
Terméktanúsítványok: UL, CSA, CE
