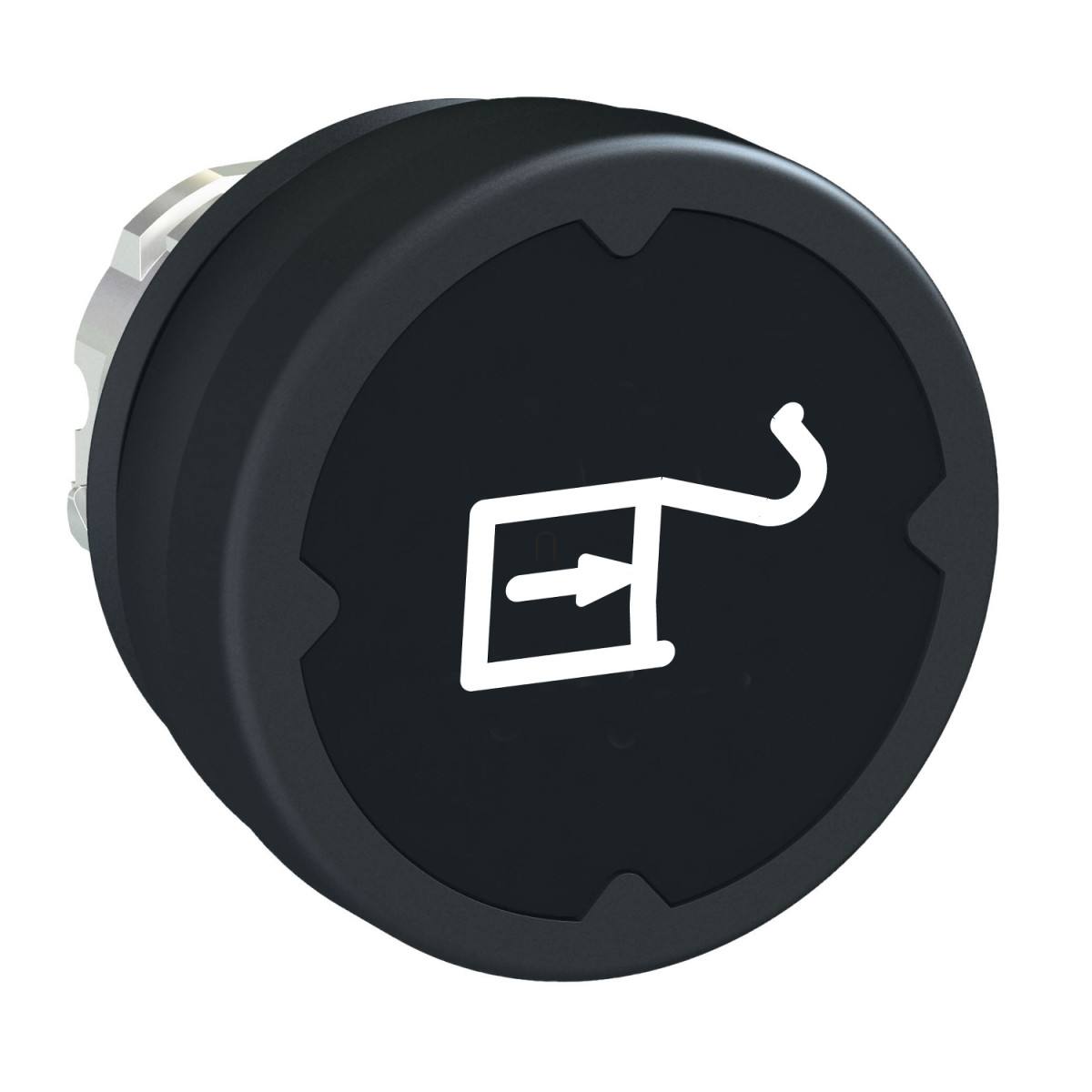

A Schneider Electric Harmony XB4 sorozatának ZB4BC28015 nyomógomb feje a legmagasabb igényeket is kielégíti a durva ipari környezetben való használat során. Ez a fekete színű, H015 típusú fehér szimbólummal ellátott nyomógomb fej kiváló választás olyan ipari alkalmazásokhoz, ahol megbízható, tartós és jól látható kezelőelemekre van szükség. A ZB4BC28015 termék a Harmony XB4 termékkategória része, amely kifejezetten zord környezeti feltételek közötti használatra lett tervezve.
A termék kivitelezése során a Schneider Electric nagy hangsúlyt fektetett a robusztus kialakításra és a hosszú élettartamra. A nyomógomb fej króm bevonatú fém házban került elhelyezésre, ami kiváló védelmet biztosít a mechanikai behatásokkal szemben. A standard fejkialakítás és a 22,5 mm-es szerelési átmérő lehetővé teszi, hogy könnyedén beilleszthető legyen a standard méretű kapcsolólapokba és vezérlőpanelekbe. Az ergonomikus kialakítás és a fekete, süllyesztett felület a H015 típusú fehér jelöléssel optimális vizuális visszajelzést biztosít a kezelő számára, így könnyen azonosítható a nyomógomb funkciója.
A ZB4BC28015 nyomógomb fej kiemelkedő mechanikai és elektromos tulajdonságokkal rendelkezik. A visszatérő rugós működtetés 10 millió kapcsolási ciklust biztosít, ami rendkívüli tartósságot jelent még intenzív ipari használat mellett is. A termék ellenáll az 5g nagyságú rezgésnek 2-500 Hz frekvenciatartományban az IEC 60068-2-6 szabványnak megfelelően, valamint a 30g féléves színusz hullám gyorsulású ütésnek 18 ms időtartamig az IEC 60068-2-27 szabvány szerint. Ezek a paraméterek garantálják, hogy a nyomógomb még a legszélsőségesebb körülmények között is megbízhatóan működik. Az I. érintésvédelmi osztályú termék teljes mértékben megfelel az IEC 61140 szabványnak.
A ZB4BC28015 nyomógomb fej környezeti specifikációi is kiemelkedőek. A termék -40°C és +70°C közötti üzemi hőmérséklettartományban használható, tárolási hőmérséklete pedig -40°C és +85°C között lehet. A magas, IP66, IP67, IP69 és IP69K védettségi szint (IEC 60529 szabvány szerint) biztosítja, hogy a termék teljes mértékben por- és vízbiztos, valamint ellenáll a nagynyomású mosásnak is akár 90 Pa nyomáson 82,5°C hőmérsékleten. Az IK06 ütésállósági besorolás (IEC 62262 szerint) további védelmet nyújt a mechanikai behatásokkal szemben. A NEMA 4, NEMA 12 és NEMA 13 védettségi besorolás (UL 508 szerint) szintén tanúsítja a termék kiemelkedő környezetállóságát. A Schneider Electric ZB4BC28015 terméke rendelkezik a szükséges nemzetközi tanúsítványokkal, beleértve a CSA, UL és CE minősítéseket, amelyek igazolják, hogy megfelel a vonatkozó IEC 60947-1, IEC 60947-5-1, UL 508 és CSA C22.2 szabványoknak.
Schneider Electric Harmony XB4 - ZB4BC28015 -fém durva környezeti nyomógomb fej műszaki adatok
Termék főbb jellemzői
Termékcsalád: Harmony XB4
Terméktípus: Fej nyomógombhoz
Rövid terméknév: ZB4
Előlap anyaga: Krómozott fém
Fej típusa: Standard
Szerelési átmérő: 22,5 mm
Elosztási egység: 1
Sapka/működtető vagy lencse színe: Fekete
CAD méretek
CAD teljes szélesség: 37 mm
CAD teljes magasság: 18,5 mm
CAD teljes mélység: 37 mm
Műszaki specifikációk
Elektromos érintésvédelmi osztály: Class I az IEC 61140 szabvány szerint
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérő
Működtető profilja: Fekete süllyesztett, H015 típusú (fehér)
Működtető további információi: Függőleges szerelés
Mechanikai élettartam: 10000000 ciklus
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szabvány szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél színuszhullám gyorsulásra az IEC 60068-2-27 szabvány szerint
Környezeti jellemzők
Tárolási hőmérséklet: -40…85 °C
Üzemi hőmérséklet: -40…70 °C
IP védettségi fokozat: IP66, IP69K, IP67, IP69 az IEC 60529 szabvány szerint
NEMA védettségi fokozat: NEMA 4, NEMA 13, NEMA 12 az UL 508 szabvány szerint
Nagynyomású mosóval szembeni ellenállás: 90 Pa 82,5 °C-on
IK védettségi fokozat: IK06 az IEC 62262 szabvány szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-1, IEC 60947-5-1, CSA C22.2
Terméktanúsítványok: CSA, UL, CE
Elektromos összeállítási kódok
C1: <9 érintkező használata egyes blokkokkal elölről történő szereléshez
C2: <9 érintkező használata egyes és dupla blokkokkal elölről történő szereléshez
C11: <3 érintkező használata egyes blokkokkal elölről történő szereléshez
C15: <1 érintkező használata egyes blokkokkal elölről történő szereléshez
