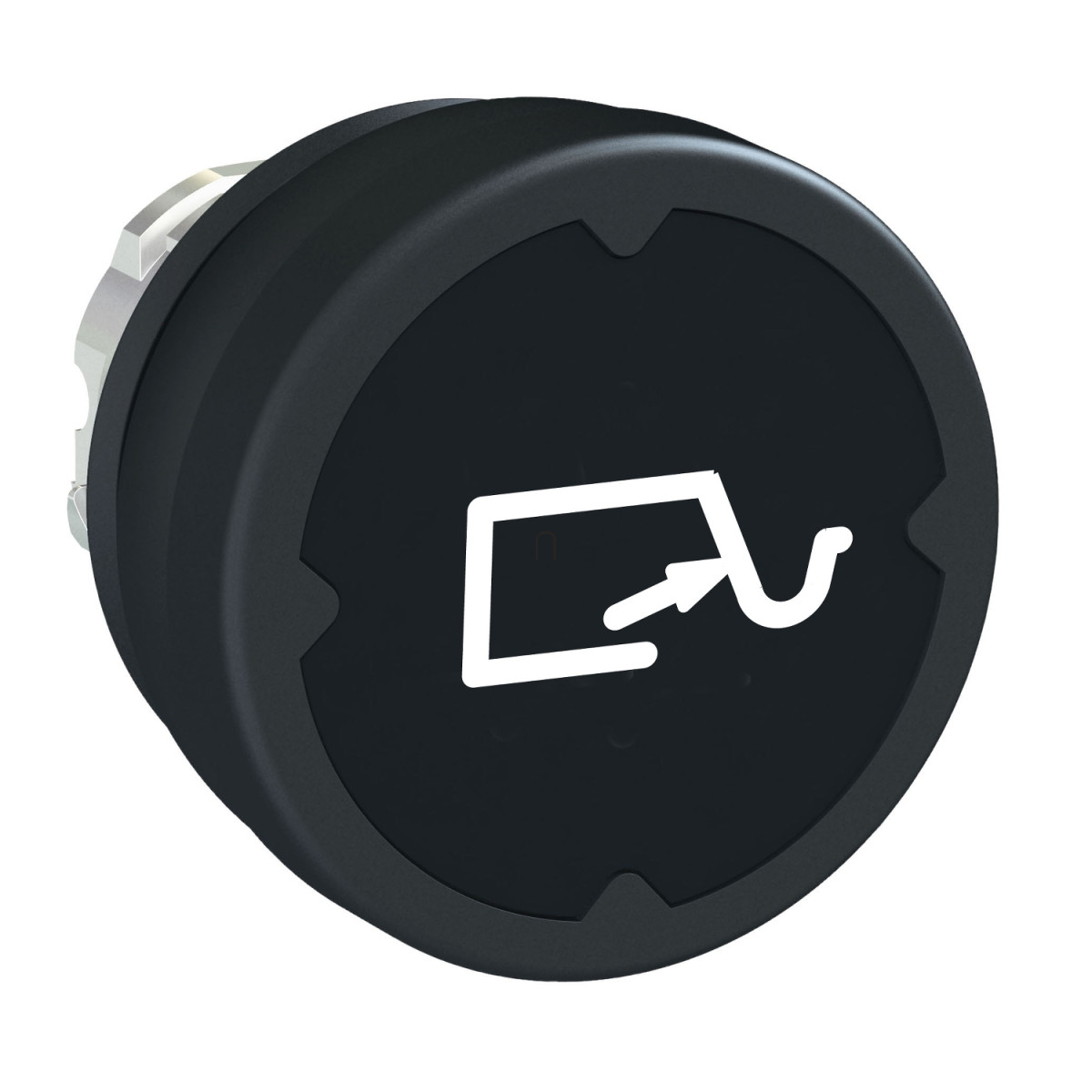

A Schneider Electric Harmony XB4 sorozatú ZB4BC28014 cikkszámú nyomógombfej a zord környezetben való használatra tervezett kapcsolóelemek kiemelkedő példánya. Ez a prémium minőségű ipari vezérlőelem fekete színű, H014 típusú fehér jelöléssel ellátott kivitelben készül, amely kiváló láthatóságot biztosít még nehéz fényviszonyok között is.
A ZB4BC28014 nyomógombfej standard kialakítású, krómozott fém kerettel rendelkezik, amely nemcsak esztétikus megjelenést kölcsönöz, hanem kiemelkedő tartósságot is biztosít. A termék 22,5 mm-es szabványos szerelőnyílásba illeszthető, ami széles körű kompatibilitást tesz lehetővé a különböző kapcsolószekrényekkel és vezérlőpanelekkel. A nyomógomb rugós visszatérésű működtetéssel rendelkezik, ami azt jelenti, hogy az elengedést követően automatikusan visszatér alapállapotba. A termék függőleges szerelésre optimalizált, kerek kialakítású jelzőegységgel.
A ZB4BC28014 műszaki paraméterei lenyűgözőek: a mechanikai élettartama 10 millió kapcsolási ciklus, ami rendkívül hosszú üzemidőt garantál. Az IP védettségi besorolása többszörös: IP66, IP67, IP69 és IP69K, ami teljes por elleni védelmet és különböző mértékű víz elleni védelmet jelent, beleértve a nagynyomású mosást is - a termék akár 90 Pa nyomású, 82,5 °C-os vízsugárnak is ellenáll. NEMA védettségi szintjei a NEMA 4, NEMA 12 és NEMA 13, amelyek különböző szintű védelmet nyújtanak por, olaj és víz ellen. Az IK besorolása IK06, amely meghatározott mértékű ütésállóságot jelent az IEC 62262 szabvány szerint.
A ZB4BC28014 nyomógombfej extrém körülmények között is megbízható működést biztosít: -40°C és +70°C közötti üzemi hőmérséklettartományban használható, és akár -40°C és +85°C között tárolható. Vibráció-ellenállása 5 gn a 2-500 Hz frekvenciatartományban az IEC 60068-2-6 szabvány szerint, míg ütésállósága 30 gn (18 ms időtartam alatt) féléves szinuszhullámú gyorsulás mellett az IEC 60068-2-27 szerint. Elektromos érintésvédelmi osztálya I. osztály, ami megfelel az IEC 61140 előírásainak.
A termék széles körű elektromos konfigurációs lehetőségeket kínál különböző kódrendszerekkel (C1, C2, C11, C15), amelyek különböző számú és elrendezésű érintkezők használatát teszik lehetővé előlapra szerelhető egyszeres és dupla blokkok segítségével. Az érintkezők lehetnek NO (alaphelyzetben nyitott), NC (alaphelyzetben zárt) vagy ezek kombinációi, amit a részletes elektromos összeállítási kódok határoznak meg. A Schneider Electric ZB4BC28014 nyomógombfej CE, UL és CSA tanúsítványokkal rendelkezik, és megfelel számos nemzetközi szabványnak, beleértve az IEC 60947-1, IEC 60947-5-1, CSA C22.2 és UL 508 előírásait is.
Schneider Electric Harmony XB4 - ZB4BC28014 -fém durva környezeti nyomógomb fej, Ø22, visszatérő, fekete, szimbólummal műszaki adatok
Alap jellemzők
Termékcsalád: Harmony XB4
Termék vagy komponens típusa: Nyomógomb fej
Készülék rövid neve: ZB4
Keret anyaga: Krómozott fém
Fej típusa: Standard
Szerelési átmérő: 22.5 mm
Sapka/működtető vagy lencse színe: Fekete
Kiegészítő jellemzők
CAD teljes szélesség: 37 mm
CAD teljes magasság: 18.5 mm
CAD teljes mélység: 37 mm
Elektromos érintésvédelmi osztály: I. osztály, IEC 61140 szerint
Jelzőegység fej alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profil: Fekete süllyesztett, H014 típus (fehér)
Működtető kiegészítő információ: Függőleges szerelés
Mechanikai élettartam: 10000000 ciklus
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulásnál az IEC 60068-2-27 szerint
Főcsoport: Durva környezet
Termékcsoport: Süllyesztett jelölt H014 típus
Jelölés: H014 típus
Jelölés színe: Fehér
Elektromos összeállítás kód: C1 (kevesebb mint 9 érintkező, egyes blokkok használata előlapi szereléssel), C2 (kevesebb mint 9 érintkező, egyes és kettős blokkok használata előlapi szereléssel), C11 (kevesebb mint 3 érintkező, egyes blokkok használata előlapi szereléssel), C15 (kevesebb mint 1 érintkező, egyes blokkok használata előlapi szereléssel)
Környezeti jellemzők
Tárolási környezeti hőmérséklet: -40…85 °C
Üzemi környezeti hőmérséklet: -40…70 °C
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP69K, IP67, IP69
NEMA védettségi fokozat: NEMA 4 az UL 508 szerint, NEMA 13, NEMA 12
Nagynyomású mosóval szembeni ellenállás: 90 Pa 82.5 °C-nál
IK védettségi fokozat: IK06 az IEC 62262 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-1, CSA C22.2, UL 508, IEC 60947-5-1
Termék tanúsítások: UL, CE, CSA
