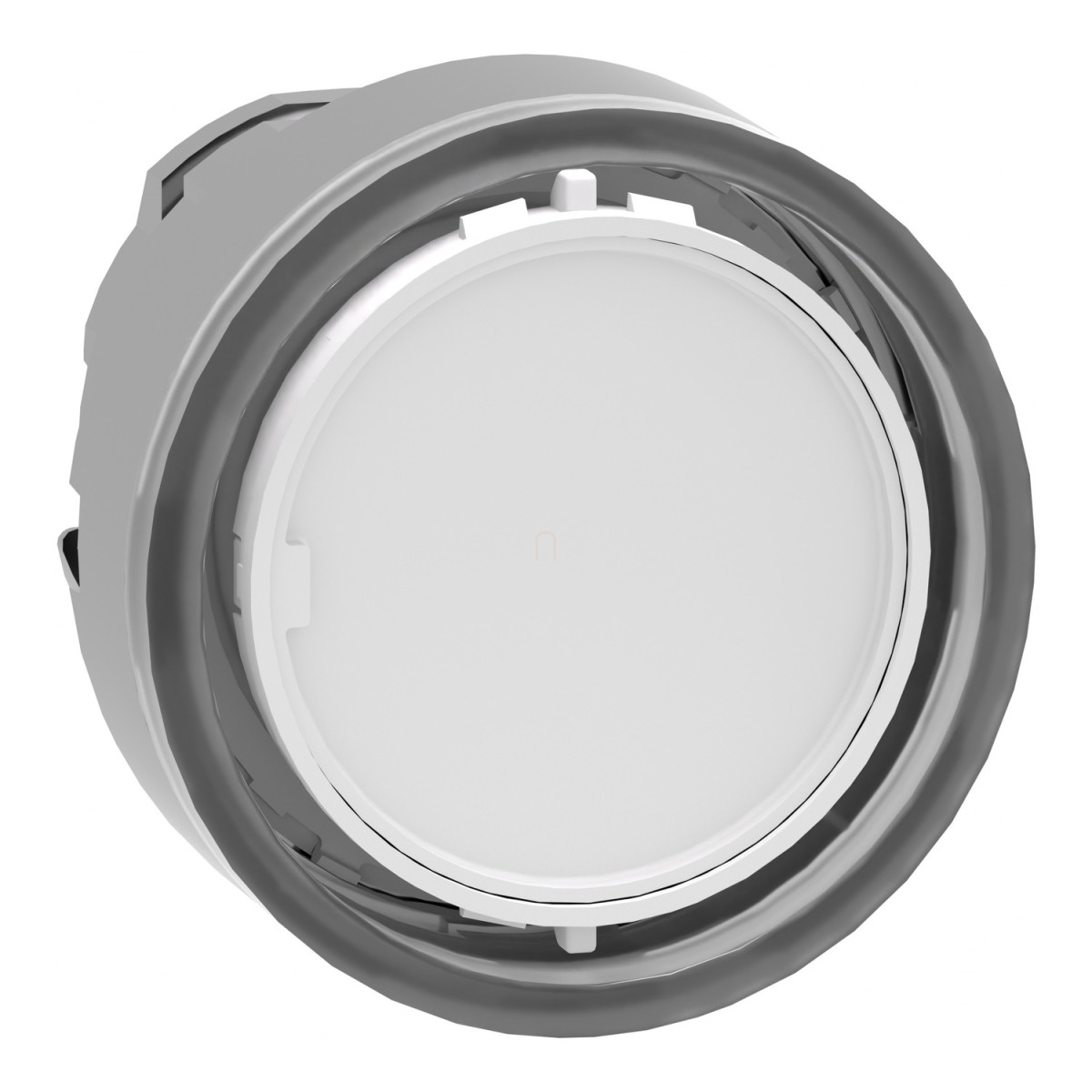

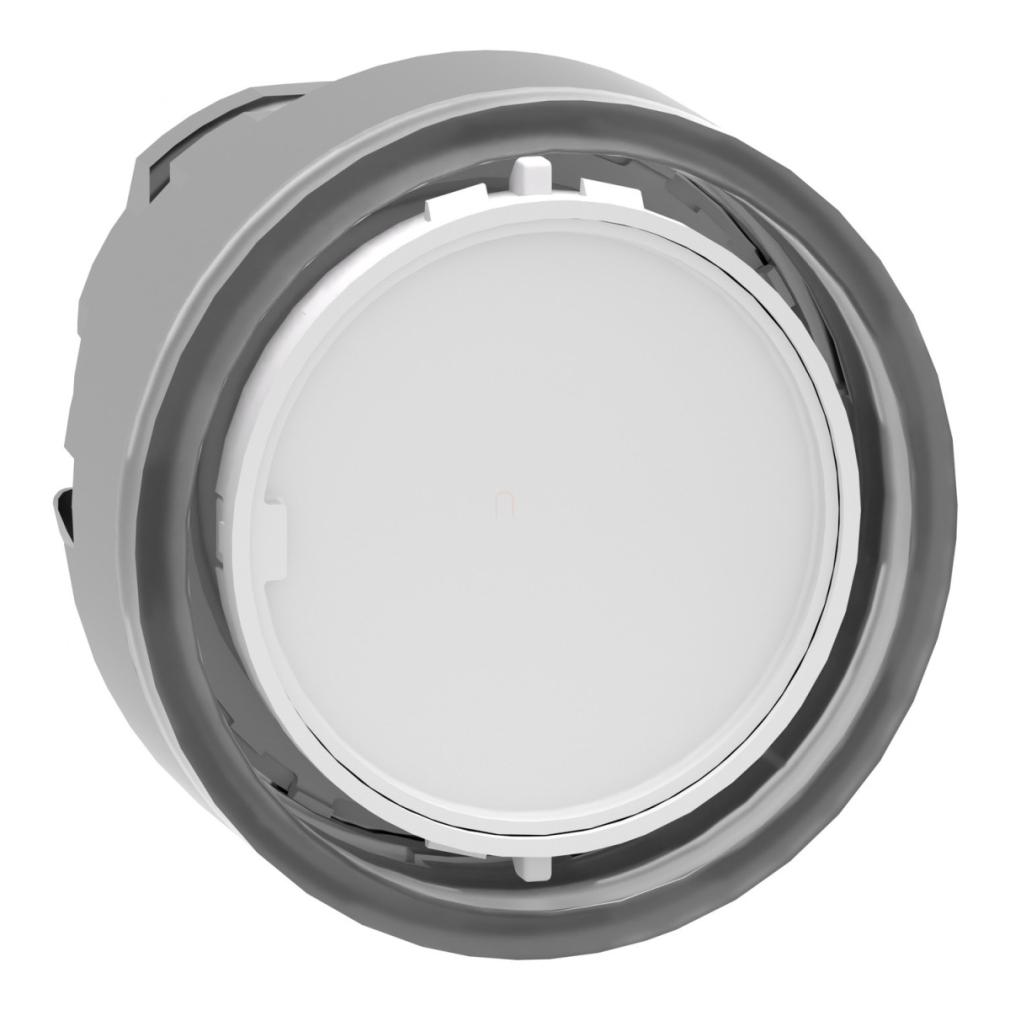

A Schneider Electric Harmony XB4 termékcsaládból származó ZB4BA98 világító nyomógomb fej egy kompakt, robusztus és professzionális vezérlőelem, amely számtalan ipari alkalmazásban megbízható működést biztosít. Ez a 22 mm átmérőjű nyomógomb fej krómozott fém kivitelben készül, ami nemcsak esztétikus megjelenést, hanem kiemelkedő tartósságot is biztosít a mindennapi használat során. A ZB4BA98 különlegessége, hogy hat különböző színű cserélhető nyomógombtetővel érkezik, így lehetővé téve a rugalmas alkalmazást és egyértelmű vizuális jelzést a különböző funkciókhoz.
A ZB4BA98 visszatérő rugós működésű, ami azt jelenti, hogy a nyomógomb automatikusan visszaáll alaphelyzetbe az elengedés után. Ez a funkció ideális olyan helyzetekben, ahol pillanatnyi kapcsolást kell végrehajtani. A termék univerzális LED-es világítással kompatibilis, ami különböző világítási megoldásokat tesz lehetővé a környezeti feltételeknek és felhasználási igényeknek megfelelően. A nyomógomb jelöletlen, így saját igények szerint feliratozható vagy jelölhető, a hat színválasztékos kivitel pedig tovább növeli a testreszabhatóságot. Az átlátszó, jelöletlen nyomógombtetők alatt elhelyezett LED világítás kiváló láthatóságot biztosít minden fényviszony között, ami különösen fontos lehet zajos ipari környezetben vagy kritikus biztonsági alkalmazásokban.
A ZB4BA98 műszaki paraméterei lenyűgözőek: a terméket IP66, IP67, IP69 és IP69K védettség jellemzi, ami teljes por elleni védelmet és különböző szintű vízállóságot biztosít, beleértve a nagy nyomású mosást is. A ZB4BA98 nyomógombfej ellenáll akár 7000000 Pa nyomású, 55 °C-os vízsugárnak is 0,1 méter távolságból, ami ipari tisztításkor nagy előnyt jelent. Az amerikai NEMA szabvány szerint NEMA 13 és NEMA 4X besorolást kapott, míg ütésállósága IK03 szintű. A termék különféle kapcsolási konfigurációkkal használható, amelyeket az elektromos összeállítási kódok jelölnek: M1, M2, M5, M6, M10, MF1, MF2 és MR1. Ezek a kódok különböző érintkezőblokk-elrendezéseket jelölnek, amelyek közül választhatunk, például kevesebb mint 6 érintkező használata előlapi szereléssel, integrált LED-del vagy kevesebb mint 2 érintkező használata különböző konfigurációkban. A ZB4BA98 mechanikai élettartama kiemelkedő: 10 millió kapcsolási ciklus, ami hosszú távú, megbízható működést garantál még intenzív használat mellett is.
A ZB4BA98 nyomógomb fej széles hőmérséklet-tartományban használható: működési és tárolási hőmérséklete egyaránt -40°C és +70°C között van, ami szélsőséges környezeti feltételek között is megbízható teljesítményt nyújt. A termék számos nemzetközi szabványnak megfelel, többek között az IEC 60947-1, IEC 60947-5-4, UL 508, JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-5-1 és JIS C8201-1 előírásainak. Rendelkezik továbbá különböző termékminősítésekkel, mint a BV, CSA, DNV, LROS (Lloyds hajózási nyilvántartása) és UL. A vibrációállósági teszteken 5 gn (f= 2…500 Hz) értéket ért el az IEC 60068-2-6 szabvány szerint, míg ütésállósága 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szabványnak megfelelően. A szerelési átmérő 22,5 mm, a javasolt furatátmérő pedig 22,3 mm +0,4/0 tűréssel. A termék méretei kompaktak: 29 mm szélesség, 29 mm magasság és 30 mm mélység, ami lehetővé teszi a helytakarékos beépítést különböző vezérlőpanelekbe és rendszerekbe.
Schneider Electric Harmony XB4 - ZB4BA98 -fém világító nyomógomb fej, Ø22, visszatérő, 6 eltérű színű nyomógomb tető műszaki adatok
Általános termékadatok
Termékcsalád: Harmony XB4
Termék típusa: Fej világító nyomógombhoz
Eszköz rövid neve: ZB4
Anyag: Krómozott fém keret
Szerelési átmérő: 22,5 mm
Egység eladási mennyiség: 1
Működési jellemzők
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérő
Működtető profilja: 6 színválasztékos süllyesztett, jelöletlen
Működtető kiegészítő információ: 6 színű sapkaszettel
Sapka/működtető vagy lencse színe: 6 színválaszték
Méretek
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 30 mm
Védelmi jellemzők
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa, 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 10000000 ciklus
IP védettségi szint: IP66, IP67, IP69, IP69K az IEC 60529 szerint
NEMA védettségi szint: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 50102 szerint
Elektromos konfigurációk
Elektromos összeállítási kód:
M1: < 6 érintkezőhöz, egyes blokkok használata elülső szereléssel, beépített LED-del
M2: < 6 érintkezőhöz, egyes és dupla blokkok használata elülső szereléssel, beépített LED-del
M6: < 2 érintkezőhöz, egyes blokkok használata elülső szereléssel, beépített LED-del és transzformátorral
M10: < 2 érintkezőhöz, egyes blokkok használata elülső szereléssel, beépített LED-del
MF1: < 2 érintkezőhöz, egyes blokkok használata elülső szereléssel, beépített LED-del
MR1: < 2 érintkezőhöz, egyes blokkok használata hátsó szereléssel, beépített LED-del
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -40…70 °C
Túlfeszültség kategória: II. osztály, IEC 60536 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-1, IEC 60947-5-4, UL 508, JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-1
Termékminősítések: BV, CSA, DNV, LROS (Lloyds hajózási nyilvántartása), UL listázott
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulásra az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulásra az IEC 60068-2-27 szerint
