A Schneider Electric Harmony XB4 sorozatába tartozó ZB4BA79 kettősfejű nyomógomb fej egy precíziós ipari vezérlőelem, amely robusztus kialakításával és kiváló műszaki paramétereivel tűnik ki a piacon. Ez a 22 mm-es beépítési átmérővel rendelkező modell ideális választás ipari környezetben történő alkalmazáshoz, különösen olyan területeken, ahol a megbízhatóság és a tartósság kiemelt fontosságú.

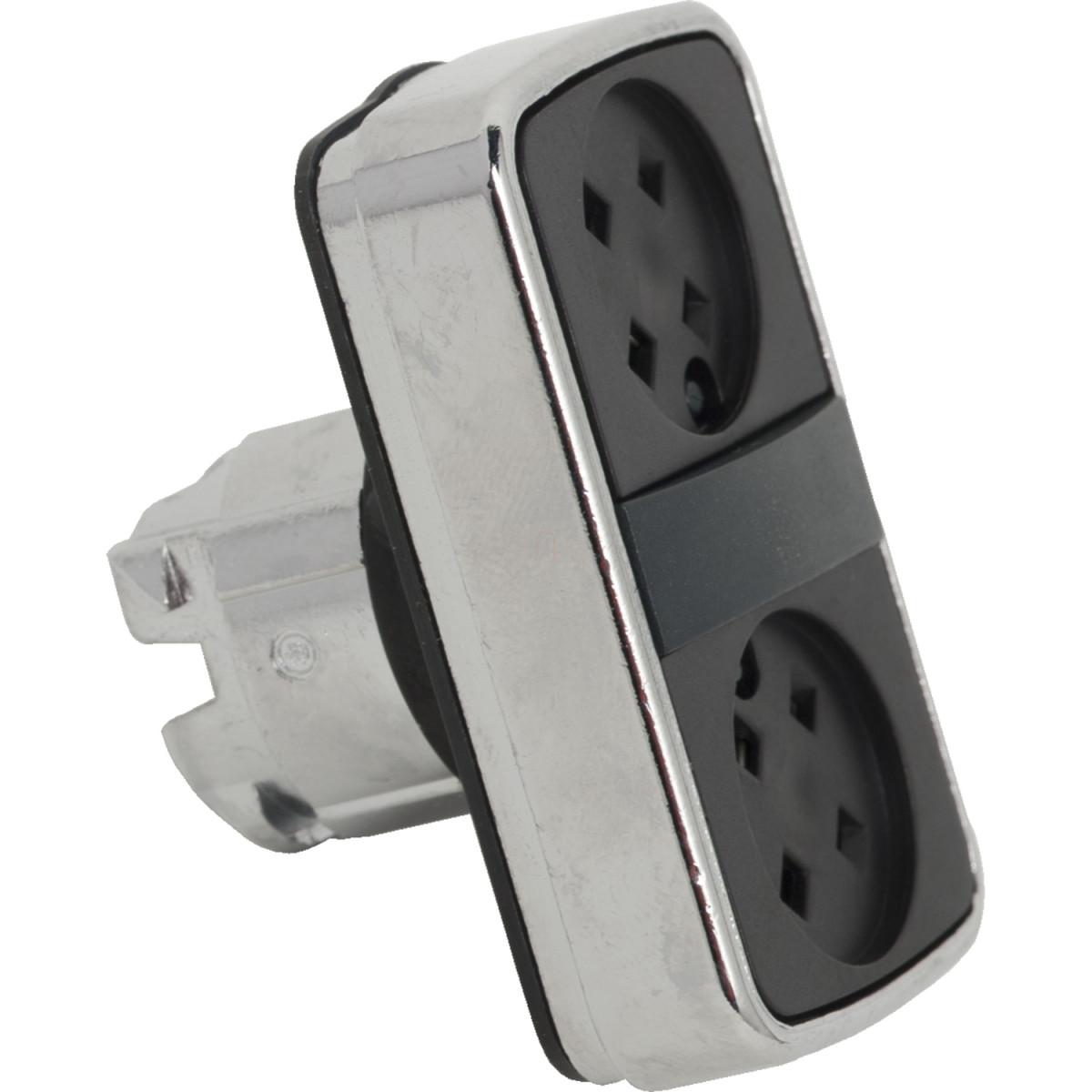

A ZB4BA79 kettősfejű nyomógomb fej krómbevonatú fém házban készül, ami kiemelkedő ellenállóképességet biztosít a mechanikai igénybevételekkel és a környezeti hatásokkal szemben. A termék standard fejkialakítású, két süllyesztett nyomógombbal rendelkezik, amelyek fekete színűek és sapka nélküli kivitelben kerülnek forgalomba. Ennek köszönhetően rugalmasan testreszabható a végső megjelenés, mivel a megfelelő sapkák külön megvásárolhatók és felszerelhetők. A nyomógomb fejek rugós visszatérítéssel működnek, ami biztosítja a megbízható működést és a hosszú élettartamot. A fekete színű nyomógombok jelölése attól függ, milyen színű sapkákat helyezel rájuk – fehér sapkák esetén fekete jelölés, míg zöld, piros vagy fekete sapkák esetén fehér jelölés jelenik meg.
A termék kiemelkedően ellenálló a külső behatásokkal szemben, amit bizonyít az IP67 és IP69 védettségi besorolása az IEC 60529 szabvány szerint, valamint a NEMA 13 és NEMA 4X védettség. Ez azt jelenti, hogy teljesen védett a por behatolása ellen és ellenáll az időszakos vízbemerítésnek, valamint a nagynyomású mosóberendezéseknek is akár 7000000 Pa nyomásig 55°C-on, 0,1 m távolságból. Az IK03 besorolás (IEC 50102 szerint) pedig a mechanikai védettséget jelzi. A termék -40°C és +70°C közötti hőmérséklettartományban működtethető és tárolható, ami széles körű felhasználhatóságot tesz lehetővé különböző környezeti feltételek mellett. Az áramütés elleni védelem szempontjából I. osztályú (IEC 60536 szerint).
A ZB4BA79 nyomógomb fej mechanikai élettartama kiemelkedő, 1000000 működési ciklus. Ez rendkívül hosszú élettartamot biztosít még intenzív használat mellett is. Elektromos összetétele többféle konfigurációban lehetséges: C3 kód (max. 6 érintkező egyszerű blokkok használatával elölről szerelve), C4 kód (max. 6 érintkező egyszerű és dupla blokkok használatával elölről szerelve), illetve C14 kód (max. 2 érintkező egyszerű blokkok használatával elölről szerelve). A termék alapvető elemként kerül forgalomba, és különböző kapcsoló- és jelzőblokkokkal kombinálható a kívánt funkcionalitás eléréséhez.
A ZB4BA79 termék megfelel számos nemzetközi szabványnak, többek között az IEC 60947-5-5, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-1 szabványoknak, valamint UL 508, CSA C22.2 No 14, JIS C8201-5-1 és JIS C8201-1 szabványoknak. Rendelkezik továbbá CSA, LROS (Lloyds register of shipping), BV, UL listed és DNV tanúsítványokkal. A termék kiemelkedő rezgésállósággal (5 gn, f= 2...500 Hz az IEC 60068-2-6 szerint) és ütésállósággal (30 gn 18 ms-ig, illetve 50 gn 11 ms-ig félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint) rendelkezik, ami tovább növeli megbízhatóságát a legmostohább körülmények között is.
Schneider Electric Harmony XB4 - ZB4BA79 -fém kettősfejű nyomógomb fej, Ø22, visszatérő, tető nélkül műszaki adatok
Termék jellemzők
Termékcsalád: Harmony XB4
Termék vagy komponens típusa: Kettősfejű nyomógomb fej
Eszköz rövid neve: ZB4
Keret anyaga: Krómozott fém
Szerelési átmérő: 22 mm
Fej típusa: Standard
Oszthatatlan eladási mennyiség: 1
Jelzőegység fejének alakja: Négyszögletes
Működtető típusa: Rugós visszatérésű
Működtető profil: 2 süllyesztett nyomógomb
Működtetők leírása: Fekete nyomógombok sapka nélkül
Kiegészítő adatok
Jelölés színe: Fekete jelölés fehér sapkák esetén, Fehér jelölés zöld, piros vagy fekete sapkák esetén
Működtető profil: Sapka nélkül
Mechanikai élettartam: 1000000 ciklus
Elektromos összetételi kód: C3 max. 6 érintkezőhöz egyszerű blokkokkal előlről szerelve, C4 max. 6 érintkezőhöz egyszerű és dupla blokkokkal előlről szerelve, C14 max. 2 érintkezőhöz egyszerű blokkokkal előlről szerelve
Eszköz megjelenítése: Alapvető elem
Környezeti jellemzők
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -40…70 °C
Elektromos áramütés elleni védelem osztálya: I. osztály az IEC 60536 szerint
IP védelmi fokozat: IP67 az IEC 60529 szerint, IP69 az IEC 60529 szerint
NEMA védelmi fokozat: NEMA 13, NEMA 4X
IK védelmi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-5, UL 508, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-5-4, IEC 60947-1, JIS C8201-1
Termék tanúsítványok: CSA, LROS (Lloyds register of shipping), BV, UL listed, DNV
Ellenállóképesség
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
