A Schneider Electric Harmony XB4 sorozat ZB4BA7121 típusú kettősfejű nyomógomb feje egy professzionális minőségű vezérlőelem, amely ipari környezetben való használatra tervezett. Ez a kompakt, mégis rendkívül strapabíró nyomógomb fej 22 mm-es szabványos szerelőnyíláson keresztül történő beépítésre készült, így széles körben kompatibilis a legtöbb vezérlőpanellel és kapcsolótáblával.

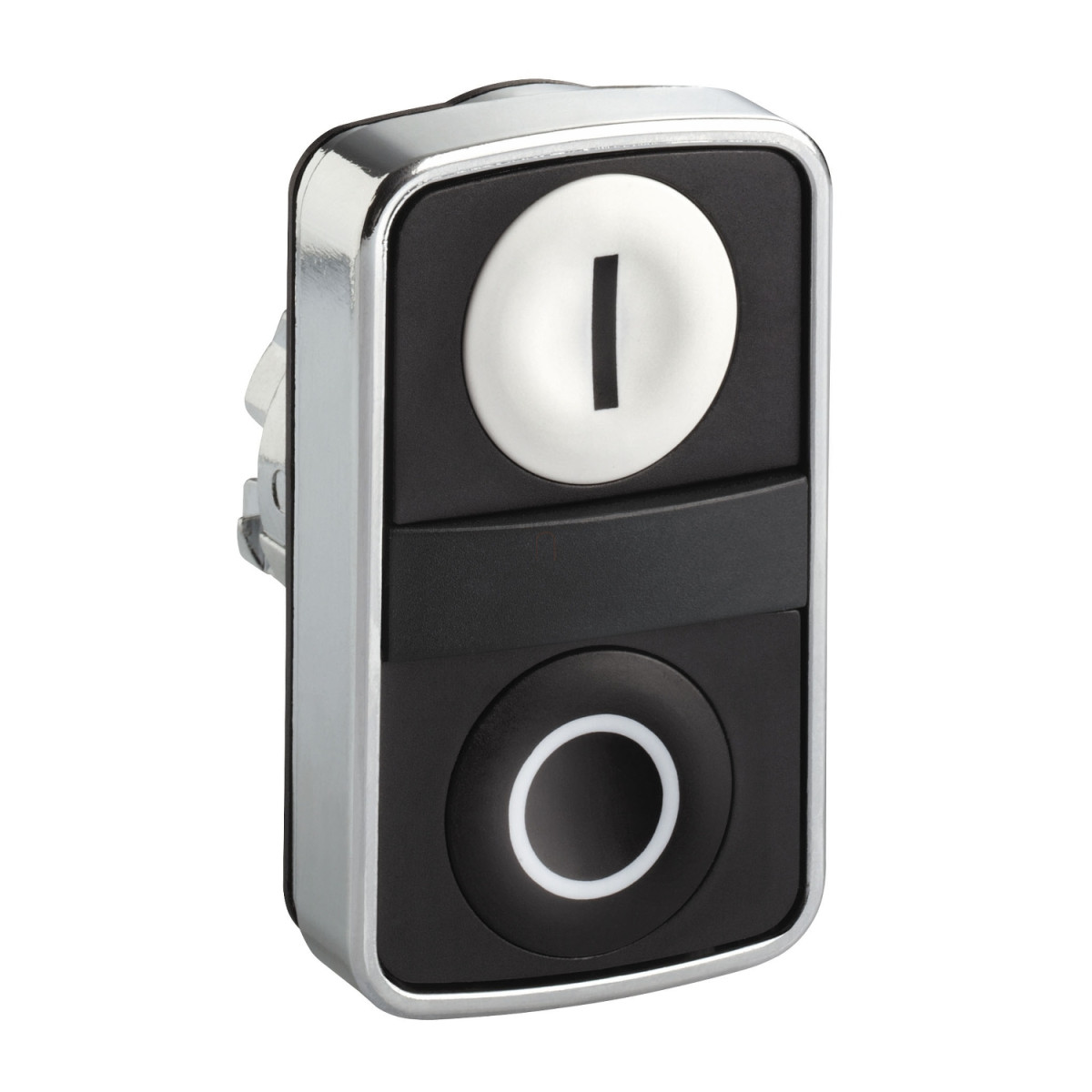

A ZB4BA7121 kettősfejű kialakítással rendelkezik, amely két külön nyomógombot tartalmaz: egy fehér színű, "I" jelzéssel ellátott, valamint egy fekete színű, "O" jelzéssel ellátott gombot. Ez a jelölés általában a bekapcsolás (I) és kikapcsolás (O) funkciókat szimbolizálja, így ideális választás különböző gépek, berendezések indítási és leállítási vezérléséhez. A két gomb egységes működési logikát biztosít, és a felhasználó számára könnyen értelmezhető vizuális visszajelzést nyújt.
A termék prémium anyagminőséggel készül: krómozott fém előlappal és tartós műanyag nyomógombokkal rendelkezik. A Harmony XB4 sorozat minden tagja, beleértve a ZB4BA7121 modellt is, rugós visszatérő működésű, ami azt jelenti, hogy a gomb megnyomás után automatikusan visszaáll alaphelyzetbe. Ennek a tulajdonságnak köszönhetően pillanatkapcsolóként használható különböző vezérlési feladatokra. A nyomógombok süllyesztett kialakítása csökkenti a véletlen működtetés kockázatát, miközben biztosítja a kényelmes kezelhetőséget.
A Schneider Electric ZB4BA7121 nyomógomb fej kivételes műszaki paraméterekkel büszkélkedik. Az IP67 és IP69 védettségi besorolásnak köszönhetően teljes por elleni védelemmel rendelkezik, valamint ellenáll az időszakos vízbe merítésnek és a nagynyomású vízsugárnak is (akár 7000000 Pa nyomásig 55°C-on). A termék továbbá NEMA 13 és NEMA 4X minősítéssel is rendelkezik, ami kiváló védettséget biztosít olaj, por, korrózió és víz ellen. Az IK06 fokozatú ütésállóság garantálja a hosszú élettartamot még mechanikai behatások esetén is. Működési hőmérséklet-tartománya rendkívül széles: -40°C-tól +70°C-ig terjed, ami lehetővé teszi a termék használatát extrém környezeti feltételek között is.
A ZB4BA7121 nyomógomb fej mechanikai élettartama kiemelkedő, akár 1.000.000 kapcsolási ciklust is kibír, ami rendkívüli megbízhatóságot jelent ipari alkalmazások során. A termék számos nemzetközi szabványnak megfelel, beleértve az IEC 60947-5-1, IEC 60947-1, UL 508, CSA C22.2 No 14 előírásokat. Emellett különböző tanúsítványokkal rendelkezik, mint a CSA, LROS (Lloyds register of shipping), BV, UL és DNV, amelyek igazolják a termék kiváló minőségét és megfelelőségét a különböző iparági követelményeknek. A Schneider Electric Harmony XB4 sorozat ZB4BA7121 típusú kettősfejű nyomógomb feje optimális választás olyan ipari alkalmazásokhoz, ahol a megbízhatóság, a hosszú élettartam és a kiváló védettség elsődleges fontosságú.
Schneider Electric Harmony XB4 - ZB4BA7121 -fém kettősfejű nyomógomb fej, Ø22, visszatérő, 1 fehér "I", 1 fekete "O" nyomógomb műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Termék vagy alkatrész típusa: Kettősfejű nyomógomb fej
Eszköz rövid neve: ZB4
Előlap anyaga: Krómozott fém
Szerelési átmérő: 22 mm
Fejrész típusa: Standard
Jelzőegység fejének alakja: Téglalap alakú
Működtetők leírása: Fehér "I" - fekete "O"
Műszaki adatok
Működtető típusa: rugós visszatérő
Működtető profilja: 2 süllyesztett nyomógomb
Részletes működtető profil: Fekete süllyesztett, O (fehér jelöléssel), Fehér süllyesztett, I (fekete jelöléssel)
Mechanikai élettartam: 1000000 ciklus
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55°C-on, távolság: 0,1 m
Jelölés színe: Fekete jelölés fehér nyomógombokon, Fehér jelölés zöld, piros vagy fekete nyomógombokon
Elektromos összetétel
Elektromos összetételi kód: C3 (kevesebb mint 6 érintkező, egyszerű blokkok használatával elölről szerelhető)
C4 (kevesebb mint 6 érintkező, egyszerű és dupla blokkok használatával elölről szerelhető)
C14 (kevesebb mint 2 érintkező, egyszerű blokkok használatával elölről szerelhető)
Eszköz kivitele: Alapelem
Környezeti paraméterek
Környezeti levegő hőmérséklete tárolás esetén: -40…70°C
Környezeti levegő hőmérséklete működés közben: -40…70°C
Elektromos áramütés elleni védelem osztálya: Class I az IEC 60536 szerint
IP védettségi fokozat: IP67 az IEC 60529 szerint, IP69 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, JIS C8201-5-1, IEC 60947-5-5, IEC 60947-1, IEC 60947-5-4, CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-1
Termék tanúsítványok: CSA, LROS (Lloyds register of shipping), BV, UL listed, DNV
Rezgés és ütésállóság
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
