A Schneider Electric Harmony XB4 sorozatú ZB4BA7120 kettős nyomógomb fej a professzionális ipari vezérlőrendszerek elengedhetetlen eleme, amely rendkívüli tartósságot és megbízhatóságot biztosít a legigényesebb ipari környezetben is. Ez a kettős nyomógomb fej a Schneider Electric Harmony termékcsalád része, amely világszerte ismert és elismert a magas minőségű elektromos kapcsolók és kezelőeszközök területén.

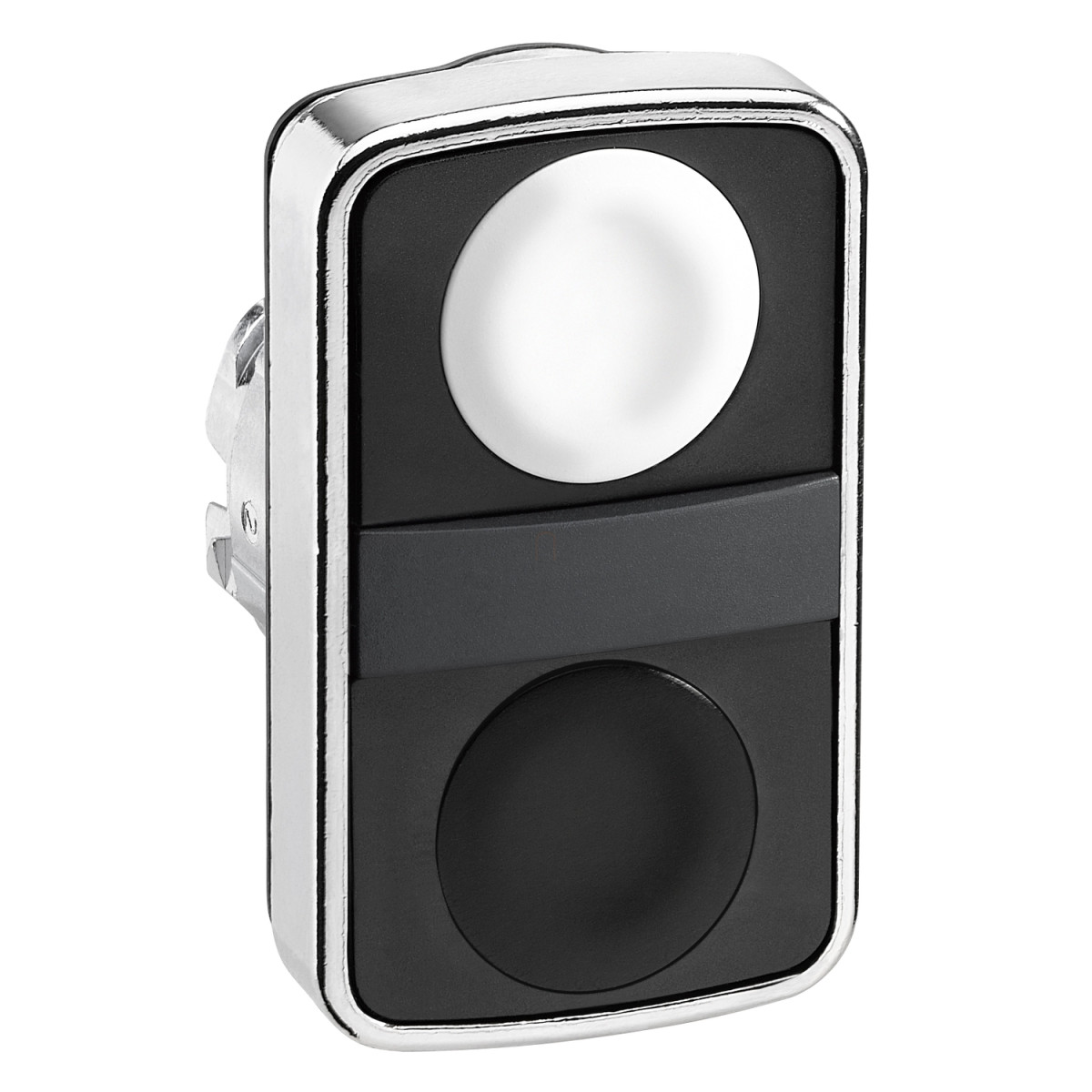

A ZB4BA7120 típusú kettősfejű nyomógomb fej különleges kialakítása két különálló nyomógombot tartalmaz egy egységben: egy fehér és egy fekete, jelöletlen, süllyesztett nyomófelülettel. Az egyedi, téglalap alakú kialakítás lehetővé teszi két különböző funkció egyidejű elhelyezését egyetlen szerelési pont felhasználásával, ami helytakarékos megoldást jelent a vezérlőpaneleken. A kompakt méreteknek köszönhetően - mindössze 22 mm-es szerelési átmérő - könnyen beépíthető a szabványos méretű panelkivágásokba, miközben professzionális megjelenést biztosít.
A krómozott fém keretnek és a masszív szerkezetnek köszönhetően a ZB4BA7120 nyomógomb fej rendkívüli ellenálló képességgel rendelkezik. Mechanikai élettartama lenyűgöző, akár 1.000.000 kapcsolási ciklust is kibír, ezáltal hosszú távú, megbízható működést garantál a legintenzívebb ipari alkalmazásokban is. Kiemelkedő védettsége - IP67 és IP69 a nemzetközi IEC 60529 szabvány szerint, valamint NEMA 13 és NEMA 4X besorolás - biztosítja a por és nedvesség elleni tökéletes védelmet. Ráadásul az IK06 besorolás szerinti ütésállóság tovább növeli a termék ellenálló képességét a mechanikai behatásokkal szemben. A nyomógombfej ellenáll a nagynyomású mosás során fellépő extrém körülményeknek is, akár 7.000.000 Pa nyomásnak 55°C-on, 0,1 méter távolságból.
A ZB4BA7120 kettős nyomógomb fej rugós visszatérítéssel működik, ami azt jelenti, hogy a gomb automatikusan visszatér alapállapotába a megnyomás után. Ez a kialakítás ideálissá teszi pillanatnyi kapcsolást igénylő vezérlési feladatokhoz, ahol a stabil, megbízható működés elengedhetetlen. A -40°C és +70°C közötti széles működési és tárolási hőmérséklet-tartomány lehetővé teszi a termék használatát szélsőséges környezeti feltételek között is. A nyomógomb kompatibilis különböző elektromos összeállításokkal, többek között a C3 (max. 6 érintkezős), C4 (max. 6 érintkezős) és C14 (max. 2 érintkezős) kódoknak megfelelő konfigurációkkal, ami rugalmas alkalmazási lehetőségeket biztosít különböző vezérlési feladatokhoz. A ZB4BA7120 nyomógomb fej különböző nemzetközi szabványoknak felel meg, köztük az IEC 60947-1, IEC 60947-5-1, UL 508 és CSA C22.2 No 14 előírásainak, valamint rendelkezik CSA, LROS, BV, UL és DNV tanúsítványokkal, ami tovább növeli a termék globális alkalmazhatóságát és megbízhatóságát.
Schneider Electric Harmony XB4 - ZB4BA7120 -fém kettősfejű nyomógomb fej, Ø22, visszatérő, 1 fehér 1 fekete nyomógomb műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Termék vagy komponens típusa: Kettős nyomógomb fej
Rövid megnevezés: ZB4
Keret anyaga: Krómozott fém
Szerelési átmérő: 22 mm
Fej típusa: Standard
Jelzőegység fejének alakja: Téglalap alakú
Működtető típusa: Rugós visszatérítésű
Működtetők profilja: 2 süllyesztett nyomógomb
Működtetők leírása: Fehér jelöletlen - fekete jelöletlen
Kiegészítő műszaki adatok
Működtető profilja: Fekete süllyesztett, jelöletlen / Fehér süllyesztett, jelöletlen
Mechanikai élettartam: 1000000 ciklus
Jelölés színe: Fehér jelölés zöld, piros vagy fekete fej esetén / Fekete jelölés fehér fej esetén
Ellenállás nagynyomású mosásnak: 7000000 Pa 55°C-on, 0,1 m távolságból
Elektromos összeállítási kód: C3 <6 érintkezőhöz egyérintkezős blokkok használatával előlapi szereléshez / C4 <6 érintkezőhöz egy- és kétérintkezős blokkok használatával előlapi szereléshez / C14 <2 érintkezőhöz egyérintkezős blokkok használatával előlapi szereléshez
Eszköz bemutatása: Alap elem
Környezeti paraméterek
Tárolási környezeti hőmérséklet: -40…70°C
Működési környezeti hőmérséklet: -40…70°C
Elektromos áramütés elleni védelmi osztály: Class I az IEC 60536 szerint
IP védettségi fokozat: IP67 az IEC 60529 szerint / IP69 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13 / NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-1, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-5-5, UL 508, IEC 60947-5-4, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: CSA, LROS (Lloyds register of shipping), BV, UL listed, DNV
Ellenállóképesség
Vibrációállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás az IEC 60068-2-27 szerint / 50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás az IEC 60068-2-27 szerint
