A Schneider Electric Harmony XB4 termékcsalád ZB4BA66 típusú nyomógomb feje kiváló minőségű és rendkívül megbízható ipari vezérlőelem, amely számos automatizálási és vezérlési alkalmazásban használható. Ez a kék színű, mélyített kivitelű nyomógomb fej kiemelkedő tartóssággal és professzionális megjelenéssel rendelkezik, tökéletes választás ipari környezetben történő használatra.

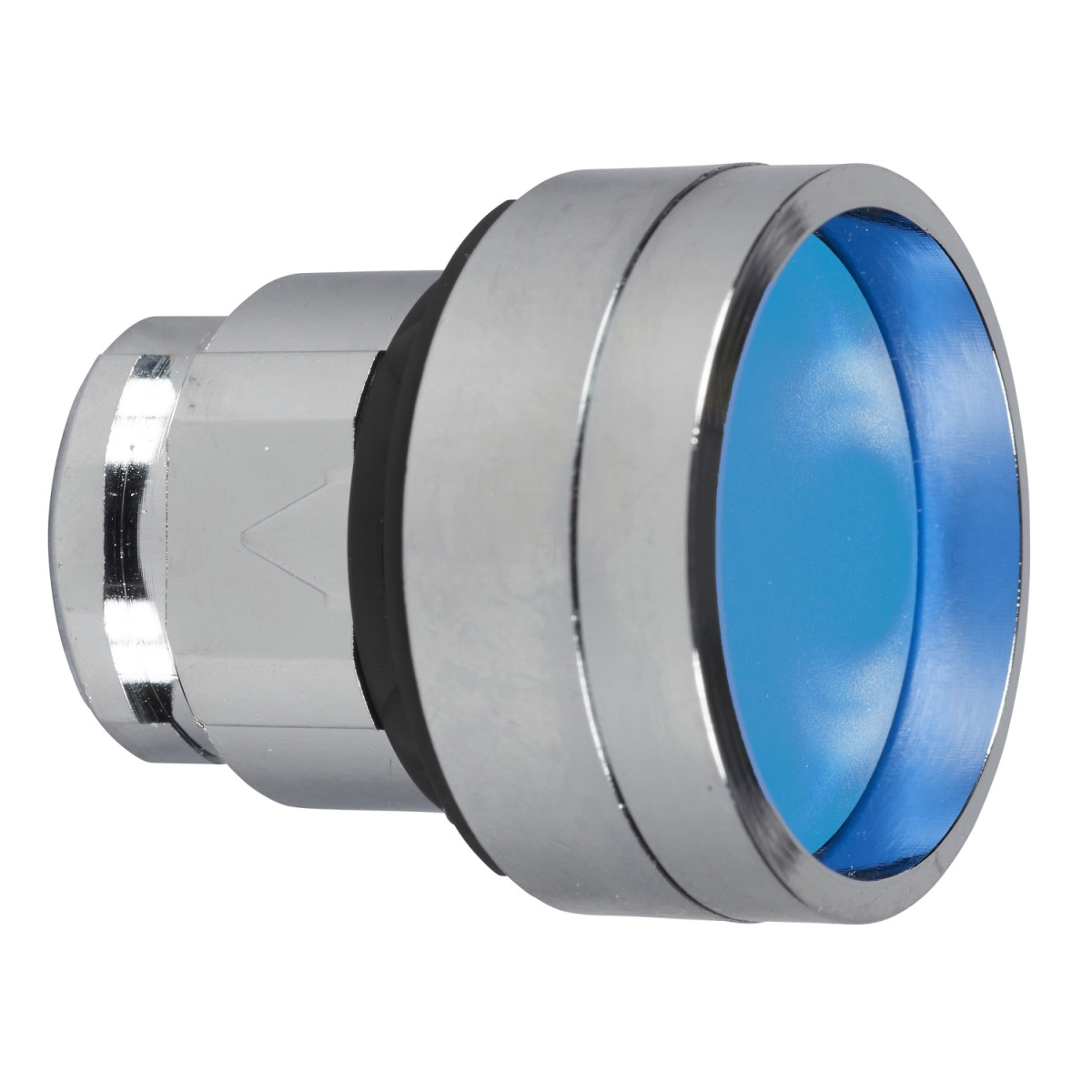

A ZB4BA66 egy krómozott fém kerettel ellátott, kék színű nyomógomb fej, amely 22,5 mm-es szabványos szerelőnyílásba illeszthető. A nyomógomb rugós visszatérésű, így minden megnyomás után automatikusan visszaáll alaphelyzetbe. A mélyített kivitel és a magas védőperem nemcsak esztétikus megjelenést biztosít, hanem védelmet nyújt a véletlen működtetés ellen is, miközben a kék szín segít a gyors vizuális azonosításban a vezérlőpanelen. A termék jelöletlen felületű, így szükség esetén egyedi jelölésekkel, szimbólumokkal látható el.
A Schneider Electric Harmony XB4 sorozatú ZB4BA66 nyomógomb fej rendkívüli mechanikai és elektromos tulajdonságokkal rendelkezik. A termék lenyűgöző, 10 millió ciklusos mechanikai élettartammal büszkélkedhet, ami hosszú távú, problémamentes működést biztosít még a legintenzívebb ipari környezetben is. A nyomógomb IP66, IP67, IP69 és IP69K védettségi szintekkel rendelkezik az IEC 60529 szabvány szerint, ami kiváló védelmet biztosít por, víz és nagynyomású mosás ellen. Emellett NEMA 13 és NEMA 4X besorolással is rendelkezik, így rendkívül széleskörű környezeti feltételek mellett használható.
A ZB4BA66 nyomógomb fej számos elektromos konfiguráció létrehozására alkalmas. A C1, C2, C11 és C15 elektromos összeállítási kódoknak megfelelően különböző érintkező elrendezésekkel használható. Az egyszeres és kétszeres blokkok front szerelésével akár 9 érintkezőig bővíthető a konfiguráció. A termék -40 és +70 °C közötti környezeti hőmérsékleten történő tárolásra és üzemeltetésre is alkalmas, így extrém körülmények között is megbízhatóan működik. Az IEC 60536 szabvány szerint I. osztályú túlfeszültség elleni védelemmel rendelkezik. A ZB4BA66 ellenáll az 5 gn rezgésnek (f = 2-500 Hz) az IEC 60068-2-6 szerint, valamint a 30 gn és 50 gn ütésállósággal rendelkezik az IEC 60068-2-27 szabványnak megfelelően, ami kimagasló megbízhatóságot biztosít még a legzordabb ipari környezetben is.
Schneider Electric Harmony XB4 - ZB4BA66 -fém nyomógomb fej, Ø22, visszatérő, mélyítet, kék műszaki adatok
Főbb jellemzők
Terméktípus: Nyomógomb fej
Termékcsalád: Harmony XB4
Anyag: Krómozott fém
Szín: Kék
Működtetés típusa: Rugós visszatérésű
Szerelési átmérő: 22,5 mm
Működtető profilja: Kék, mélyített, jelöletlen
Kiegészítő információ: Magas védőperemmel
Méretek
Teljes szélesség: 29 mm
Teljes magasság: 29 mm
Teljes mélység: 31 mm
Műszaki specifikációk
Mechanikai élettartam: 10 millió ciklus
Elektromos összeállítási kód: C1, C2, C11, C15
IP védettségi fokozat: IP66, IP67, IP69, IP69K az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Üzemi hőmérséklet: -40...+70 °C
Tárolási hőmérséklet: -40...+70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
Megfelelőség és tanúsítványok
Szabványok: IEC 60947-5-5, IEC 60947-5-1, UL 508, IEC 60947-1, JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-5-4, JIS C8201-1
Tanúsítványok: BV, CSA, DNV, LROS, UL
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
Szerelési tudnivalók
Minimális áramköri lap vastagság: 1,6 mm
Kivágás átmérője: 22,4 mm ± 0,1
Test/rögzítőgyűrű ZB4 BZ009 orientációja: ± 2°30' (kivéve az a-val és b-vel jelölt kivágásokat)
ZBZ 006 csavarok meghúzási nyomatéka: max. 0,6 Nm
