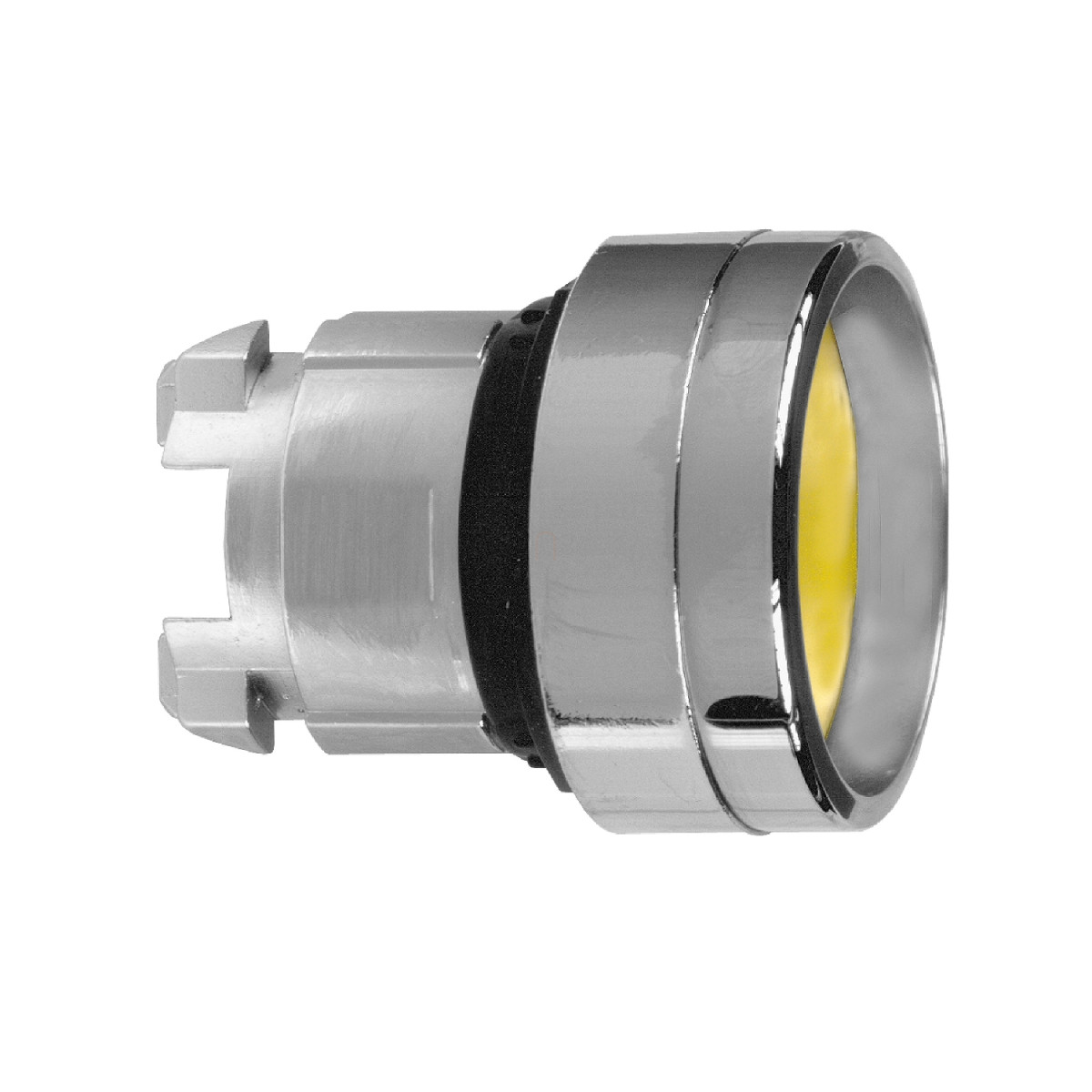

A Schneider Electric Harmony XB4 sorozatú ZB4BA56 nyomógomb fej a professzionális ipari vezérlések nélkülözhetetlen eleme, amely egyesíti a kiváló minőséget és a funkcionális kialakítást. Ez a mélyített, sárga színű nyomógomb fej egy 22,5 mm-es szerelőnyílásba illeszthető, és krómozott fém kialakításának köszönhetően hosszú élettartamot és megbízható működést biztosít a legszigorúbb ipari körülmények között is.
A ZB4BA56 nyomógomb fej egy alap elem, amelyet különböző elektromos blokkok és kapcsolóelemek kiegészítésével tudsz teljes kapcsolóvá alakítani. A termék standard kialakítású, kerek jelzőegység fejjel rendelkezik, amelyet a beépített magas védőperem (high guard) tesz még biztonságosabbá. A sárga színű, mélyített kialakítású működtető felület jelölésmentes, így univerzálisan használható különböző alkalmazásokhoz, vagy egyedi jelölésekkel láthatod el igényeid szerint.
A Harmony XB4 sorozat kiemelkedő műszaki paraméterei teszik a ZB4BA56 nyomógomb fejet igazán sokoldalú választássá. A rugós visszatérésű mechanizmus biztosítja, hogy a nyomógomb mindig visszatérjen alaphelyzetbe a működtetés után. Az IP66, IP67, IP69 és IP69K védelmi osztályoknak köszönhetően tökéletesen ellenáll a pornak és a víznek, míg az IK06 besorolás a mechanikai behatásokkal szembeni ellenállóságát garantálja. A terméket -40°C és +70°C közötti hőmérséklettartományban használhatod, ami széles alkalmazási lehetőséget biztosít különböző környezeti feltételek mellett.
A ZB4BA56 nyomógomb fej különböző elektromos összeállításokkal kombinálható az igényektől függően. A C1, C2, C11 és C15 kódoknak megfelelő elektromos konfigurációkat támogatja, amelyek lehetővé teszik akár 9 érintkező használatát is egyes vagy kettős blokkok kombinációjával. A termék rendkívül tartós, amit a 10 millió kapcsolási ciklus mechanikai élettartam is bizonyít. A Schneider Electric ZB4BA56 nyomógomb fej megfelel számos nemzetközi szabványnak, köztük az IEC 60947-5-1, CSA C22.2 No 14, UL 508 előírásoknak, és rendelkezik BV, CSA, DNV, LROS és UL tanúsítványokkal is. A 5 gn rezgésállóság és a 30/50 gn ütésállóság biztosítja, hogy a termék a legmostohább ipari környezetben is megbízhatóan működjön, legyen szó gyártósorokról, vezérlőpanelekről vagy egyéb ipari alkalmazásokról.
ZB4BA56 műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Fej nem világító nyomógombhoz
Rövid terméknév: ZB4
Keretanyag: Krómozott fém
Szerelési átmérő: 22,5 mm
Oszthatatlani eladási mennyiség: 1
Fej típus: Standard
Jelzőegység fej alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profil: Sárga mélyített, jelölésmentes
Működtető kiegészítő információ: Magas védőperem
Sapka/működtető vagy lencse színe: Sárga
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 31 mm
Mechanikai élettartam: 10000000 ciklus
Elektromos összeállítási kód: C1 max. 9 érintkezőhöz egyes blokkok használatával elülső rögzítésnél
C2 max. 9 érintkezőhöz egyes és kettős blokkok használatával elülső rögzítésnél
C11 max. 3 érintkezőhöz egyes blokkok használatával elülső rögzítésnél
C15 max. 1 érintkezőhöz egyes blokkok használatával elülső rögzítésnél
Eszköz bemutatás: Alap elem
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40...70 °C
Környezeti hőmérséklet működéshez: -40...70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Alkalmazott szabványok: JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-4, UL 508, IEC 60947-5-5, JIS C8201-1
Terméktanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listed
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos hullám gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinuszos hullám gyorsulás az IEC 60068-2-27 szerint
