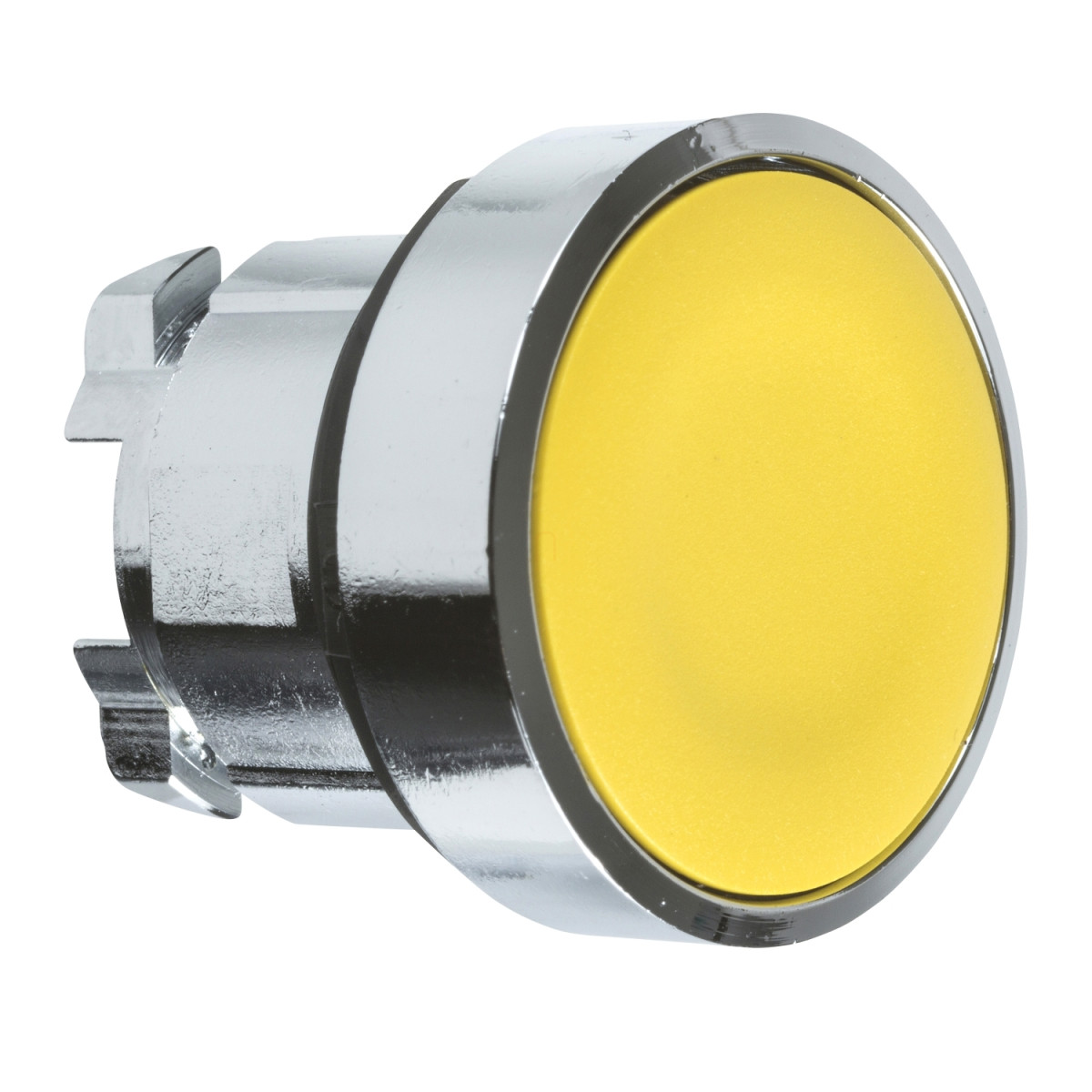

A Schneider Electric Harmony XB4 sorozatú ZB4BA5 nyomógomb fej a professzionális ipari vezérlőpanelek megbízható alapeleme. Ez a nem világító nyomógomb fej króm bevonatú fémből készült, ami hosszú távú ellenállóképességet biztosít még a legkeményebb ipari környezetben is.
A ZB4BA5 sárga, jelöletlen, süllyesztett operátorfelülettel rendelkezik, amely ergonomikus kialakítása révén kényelmes használatot biztosít. A standard kialakítású, kör alakú nyomógomb a széles körben elterjedt 22,5 mm-es rögzítő átmérővel kompatibilis, így a legtöbb szabványos vezérlőpanelbe egyszerűen beépíthető. A rugós visszatérítésű működtetés gondoskodik arról, hogy a nyomógomb minden használat után automatikusan visszaálljon alaphelyzetbe, növelve ezzel a megbízhatóságot és a biztonságot a mindennapi használat során.
A műszaki specifikációk tekintetében a ZB4BA5 kiemelkedő 10 millió kapcsolási ciklusra tervezett mechanikai élettartama bizonyítja robusztus kialakítását és tartósságát. A teljes 29 mm széles, 29 mm magas és 28 mm mély mérete lehetővé teszi a kompakt vezérlőpanelek tervezését. Széleskörű védettségi besorolása (IP66, IP67, IP69, IP69K) biztosítja a por és nedvesség elleni védelmet még a legnehezebb körülmények között is. A NEMA 13 és NEMA 4X védettség, valamint az IK06 fokozatú ütésállóság tovább növeli a termék megbízhatóságát különböző ipari alkalmazásokban.
A ZB4BA5 nyomógomb fej különböző elektromos összetételekkel használható: C1 kóddal <9 kontaktushoz egyes blokkok használatával előlapi szerelésnél, C2 kóddal <9 kontaktushoz egyes és dupla blokkok használatával előlapi szerelésnél, C11 kóddal <3 kontaktushoz egyes blokkok használatával előlapi szerelésnél, valamint C15 kóddal <1 kontaktushoz egyes blokkok használatával előlapi szerelésnél. A nyomtatott áramköri lapra történő szereléshez is részletes útmutatót biztosít a gyártó. A termék széles környezeti hőmérséklettartománya (-40...70°C tárolási és működési hőmérséklet) lehetővé teszi a használatát szélsőséges körülmények között is. A nyomógomb TH védőkezeléssel rendelkezik, és megfelel az I. osztályú túlfeszültség-védelmi kategóriának az IEC 60536 szerint.
Schneider Electric Harmony XB4 - ZB4BA5 műszaki adatok
Általános adatok
Termékcsalád: Harmony XB4
Terméktípus: Fej nem világító nyomógombhoz
Rövid eszköznév: ZB4
Keret anyaga: Krómbevonatos fém
Szerelési átmérő: 22,5 mm
Értékesítés oszthatatlan mennyiségben: 1
Fej típusa: Standard
Jelzőegység fej alakja: Kerek
Működtető típusa: Rugós visszatérítésű
Működtető profilja: Sárga, süllyesztett, jelöletlen
Sapka/működtető vagy lencse színe: Sárga
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 28 mm
Mechanikai élettartam: 10.000.000 ciklus
Elektromos összeállítási kód:
C1 kód: <9 kontaktushoz egyes blokkok használatával előlapi szerelésnél
C2 kód: <9 kontaktushoz egyes és dupla blokkok használatával előlapi szerelésnél
C11 kód: <3 kontaktushoz egyes blokkok használatával előlapi szerelésnél
C15 kód: <1 kontaktushoz egyes blokkok használatával előlapi szerelésnél
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Működési környezeti hőmérséklet: -40…70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat:
IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat:
NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-5, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-1, JIS C8201-1
Terméktanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listed
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság:
30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás az IEC 60068-2-27 szerint
