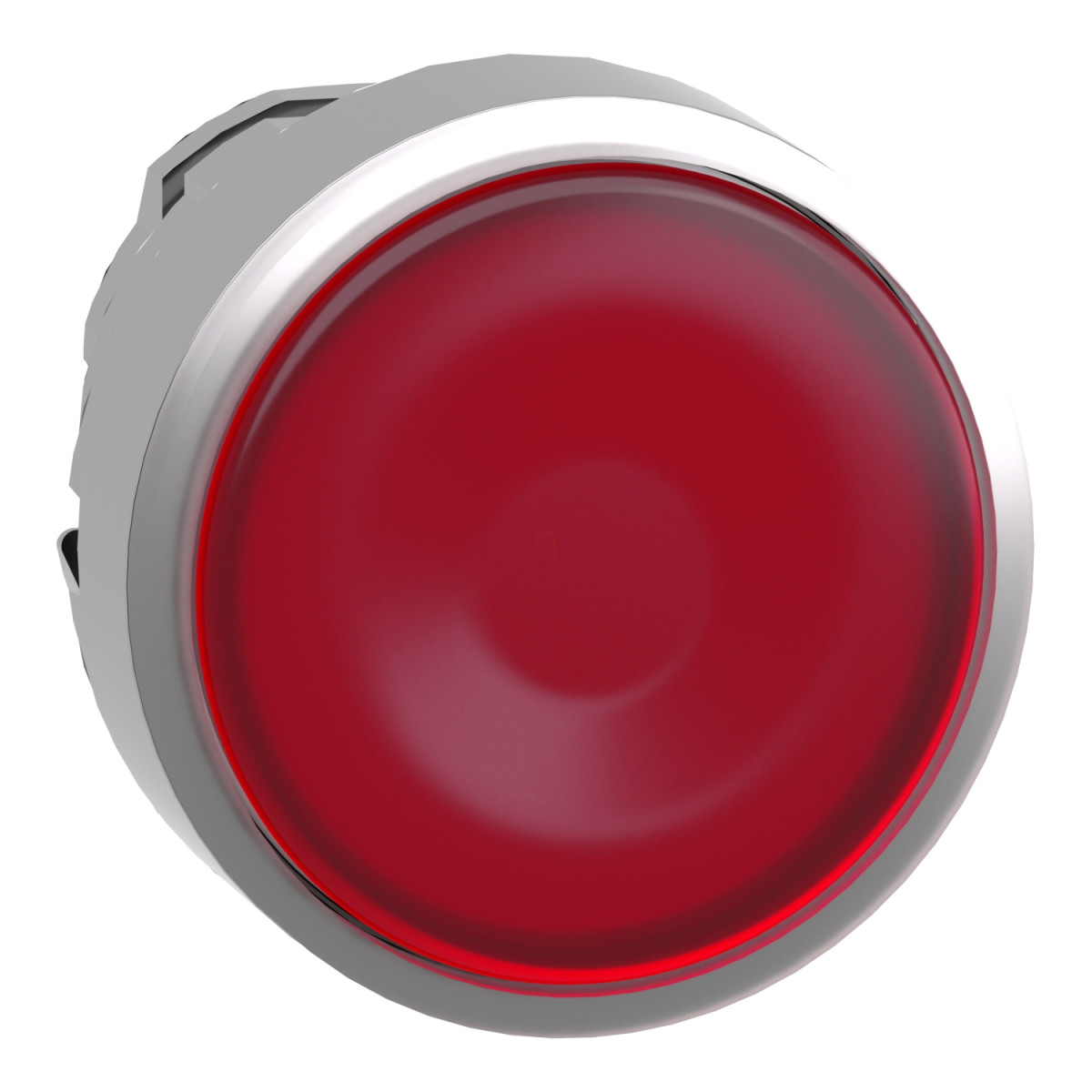

A Schneider Electric Harmony XB4 sorozatú ZB4BA48 világítható nyomógomb fej egy rendkívül sokoldalú vezérlőelem, amely az ipari automatizálás és vezérléstechnika területén nyújt megbízható működést. Ez a prémium minőségű, króm bevonatú fém konstrukciójú nyomógomb tökéletes választás ipari környezetben, ahol a tartósság és a megbízhatóság alapvető követelmény.
A ZB4BA48 piros színű, süllyesztett felületű nyomógomb fej 22,5 mm-es szabványos szerelési átmérővel rendelkezik, amely megfelel az ipari szabványoknak és könnyen integrálható a legtöbb vezérlőpanelbe. Az eszköz különlegessége, hogy kompatibilis az univerzális LED világítóegységekkel, és kialakítása lehetővé teszi egyedi címkék, feliratok behelyezését, így testre szabhatod az adott alkalmazásnak megfelelően. A rugós visszatérítésű működtetés biztosítja, hogy a gomb minden esetben visszatérjen alaphelyzetbe a megnyomás után.
A termék kivételes műszaki tulajdonságokkal rendelkezik: IP66, IP67, IP69 és IP69K védettségi szintet biztosít a por és víz behatolása ellen, így mosócsarnokokban és zord körülmények között is alkalmazható. 7000000 Pa nyomásálló képessége 55 °C-on, 0,1 méter távolságból garantálja a megbízhatóságot nagy nyomású mosásnál is. A nyomógomb NEMA 13 és NEMA 4X szabványoknak is megfelel, továbbá IK06 fokozatú ütésállósággal rendelkezik az IEC 62262 szabvány szerint. Az eszköz rendkívüli mechanikai tartóssággal bír, akár 10 millió kapcsolási ciklust is képes teljesíteni meghibásodás nélkül, ami kiemeli a Schneider Electric termékeinek megbízhatóságát.
A ZB4BA48 nyomógomb szélsőséges környezeti körülményekhez lett tervezve, működési és tárolási hőmérséklet-tartománya egyaránt -40...+70 °C. Rezgésállósági paraméterei 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szabvány szerint, míg ütésállósága 30 gn (18 ms időtartam) és 50 gn (11 ms időtartam) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint. Számos nemzetközi tanúsítvánnyal rendelkezik, beleértve a BV, CSA, DNV, LROS és UL minősítéseket, így világszerte alkalmazható különböző ipari környezetekben. A nyomógomb különböző elektromos összeállításokban használható, az egyszeres és dupla érintkezőblokkos alkalmazásoktól a beépített LED-es megoldásokig, ami rendkívül sokféle kapcsolási feladat megvalósítását teszi lehetővé.
Schneider Electric Harmony XB4 - ZB4BA48 műszaki adatok
Általános adatok
Termékcsalád: Harmony XB4
Terméktípus: Világítható nyomógomb fej
Rövid eszköznév: ZB4
Termék kompatibilitás: Univerzális LED
Előlap anyaga: Krómbevonatú fém
Fej típus: Normál
Szerelési átmérő: 22,5 mm
Jelzőegység fejének alakja: Kerek
Működtető típus: Rugós visszatérő
Működtető profil: Piros süllyesztett, jelöletlen
Működtető kiegészítő információ: Felirat behelyezésére alkalmas
Sapka/működtető vagy lencse színe: Piros
Kiegészítő adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 30 mm
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 10000000 ciklus
Elektromos összetétel kód: M1, M2, M6, M10, C3, C4, C14
Eszköz megjelenítés: Alapelem
Környezeti feltételek
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 62262 szerint
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1, UL 508, IEC 60947-5-5, IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-4, JIS C8201-1
Terméktanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listed
Ellenállási jellemzők
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
