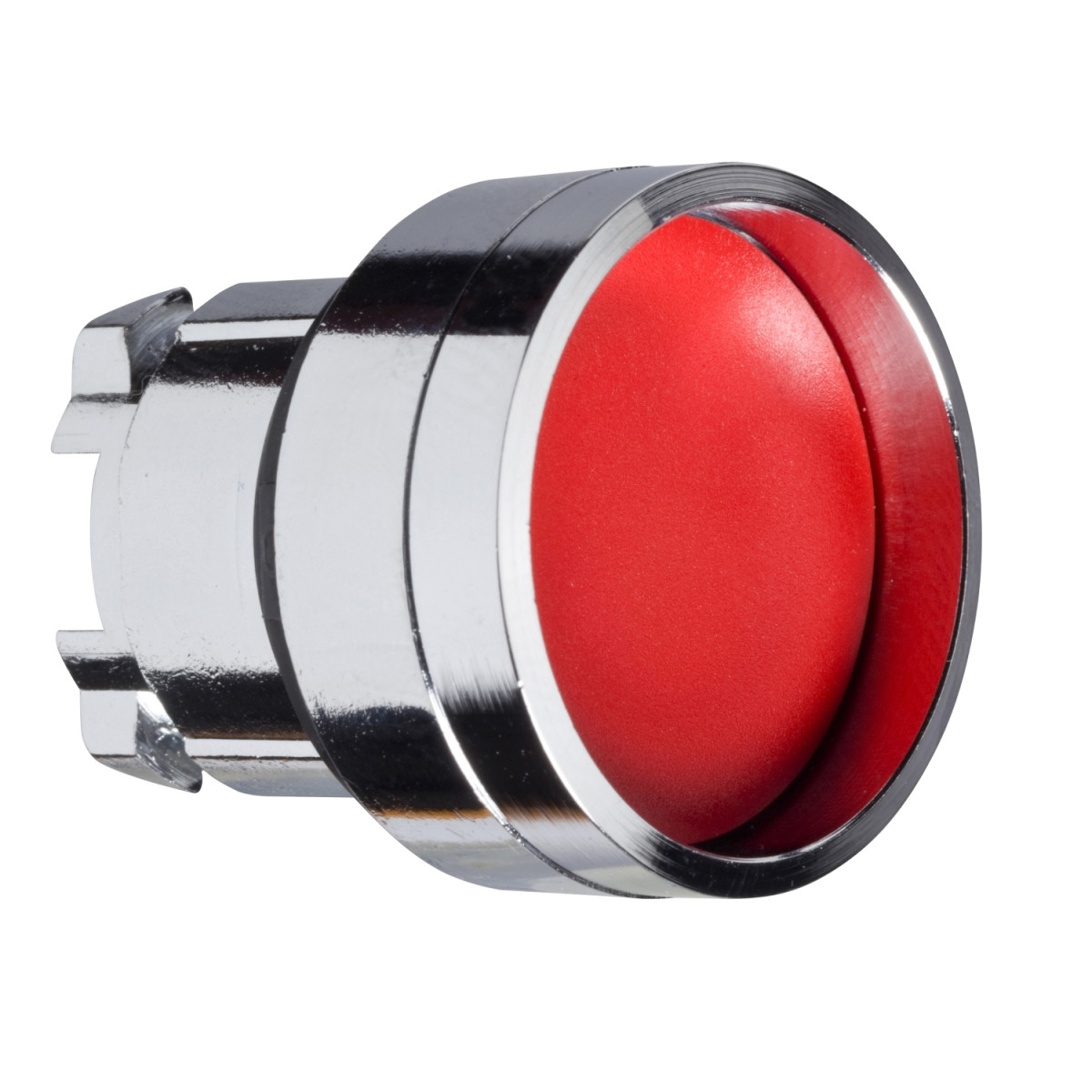

A Schneider Electric Harmony XB4 sorozatához tartozó ZB4BA46 egy professzionális, fém nyomógomb fej, amely kiváló minőségű, krómbevonatú fém kivitelben készült. Ez a termék ipari környezetben, vezérlőpaneleken és irányítópultokban használható, ahol tartós és megbízható működésre van szükség. A piros, mélyített kivitel kiváló láthatóságot biztosít, miközben a magasabb perem védelmet nyújt a véletlen működtetés ellen.
A ZB4BA46 nyomógomb fej 22,5 mm-es szabványos szerelőnyílásba illeszthető, így kompatibilis a legtöbb ipari vezérlőpanellel. A rugós visszatérő mechanizmus biztosítja, hogy a gomb mindig visszatérjen alaphelyzetbe a megnyomás után, ami ideális pillanatkapcsoló funkcióhoz. A termék kialakítása során a Schneider Electric különös figyelmet fordított az ergonómiára és a felhasználóbarát működésre, miközben megőrizte a robosztus ipari jelleget. A nyomógomb speciális, mélyített kialakítása és a magas perem további védelmet biztosít a környezeti hatások és a véletlen működtetés ellen.
A ZB4BA46 figyelemre méltó műszaki paraméterekkel rendelkezik. A készülék mechanikai élettartama rendkívül magas, 10 millió kapcsolási ciklust biztosít, ami hosszú távú, megbízható működést garantál még a legigényesebb ipari környezetben is. A nyomógomb fej különböző elektromos összeállítási kódokkal használható (C1, C2, C11, C15), ami rugalmas alkalmazhatóságot biztosít különböző kontaktus konfigurációkkal. A standard, kerek jelzőegység fej, a rugós visszatérítés és a piros színű, jelölés nélküli kezelőfelület egyértelműen azonosíthatóvá teszi funkcióját a kezelőpanelen. A termék CAD méretei (29 mm szélesség, 29 mm magasság és 31 mm mélység) kompakt kialakítást tesznek lehetővé még korlátozott helykínálat esetén is.
A ZB4BA46 nyomógomb fej kiemelkedő védelmi mutatókkal rendelkezik: IP66, IP67, IP69 és IP69K védettséggel, valamint NEMA 13 és NEMA 4X besorolással, ami kiváló védelmet biztosít por, víz és nagy nyomású vízsugár ellen. Az IK06 ütésállóság további robusztusságot ad. A termék -40°C és +70°C közötti széles működési és tárolási hőmérséklet-tartományban használható, ami szélsőséges környezetben is megbízható működést biztosít. A Schneider Electric ZB4BA46 megfelel számos nemzetközi szabványnak, köztük az IEC 60947-5-4, IEC 60947-5-5, UL 508, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-1, JIS C8201-5-1 és JIS C8201-1 előírásoknak, valamint rendelkezik BV, CSA, DNV, LROS és UL tanúsítványokkal. A termék kiváló rezgésállósággal (5 gn, f= 2-500 Hz) és ütésállósággal (30 gn 18 ms-ig vagy 50 gn 11 ms-ig) rendelkezik, ami biztosítja a megbízható működést még vibrációnak kitett ipari környezetben is.
Schneider Electric Harmony XB4 - ZB4BA46 -fém nyomógomb fej, Ø22, visszatérő, mélyítet, piros műszaki adatok
Fő tulajdonságok
Termékcsalád: Harmony XB4
Terméktípus: Fej nem világító nyomógombhoz
Rövid terméknév: ZB4
Perem anyaga: Krómbevonatú fém
Szerelési átmérő: 22,5 mm
Fejforma: Kerek
Működtetés típusa: Rugós visszatérésű
Működtető profil: Piros mélyített, jelölés nélküli
Működtető kiegészítő információ: Magas perem
Sapka/működtető vagy lencse színe: Piros
Kiegészítő adatok
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 31 mm
Mechanikai élettartam: 10.000.000 ciklus
Elektromos összeállítás kódja:
C1: <9 érintkezőhöz, elülső szerelésű szimpla blokkokkal
C2: <9 érintkezőhöz, elülső szerelésű szimpla és dupla blokkokkal
C11: <3 érintkezőhöz, elülső szerelésű szimpla blokkokkal
C15: <1 érintkezőhöz, elülső szerelésű szimpla blokkokkal
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Működési környezeti hőmérséklet: -40…70 °C
Túlfeszültség kategória: I. osztály, IEC 60536 szabvány szerint
IP védettségi fokozat: IP66 (IEC 60529 szerint), IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 (IEC 50102 szerint)
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-4, IEC 60947-5-5, UL 508, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-1, JIS C8201-5-1, JIS C8201-1
Terméktanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listed
Mechanikai ellenállás
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szabvány szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás az IEC 60068-2-27 szerint
