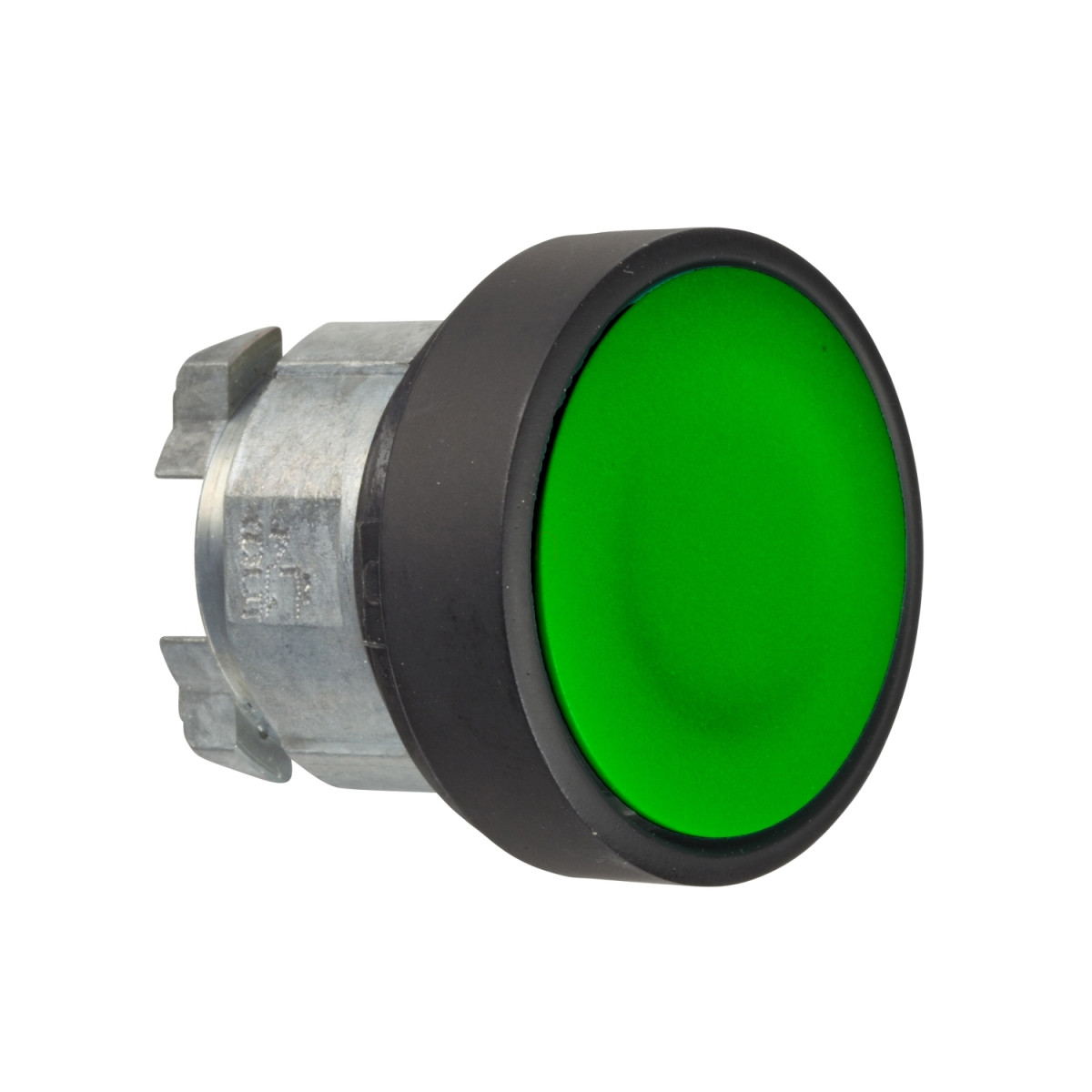

A Schneider Electric Harmony XB4 sorozatú ZB4BA37 nem világító nyomógomb fej egy professzionális vezérlőeszköz, amely ipari környezetben és automatizált rendszerekben kiemelkedő megbízhatósággal teljesít. Ez a zöld színű, kerek, süllyesztett nyomógomb fej 22,5 mm-es szabványos szerelőnyílásba illeszkedik, így kompatibilis a legtöbb ipari kapcsolótáblával és vezérlőpanellel.
A termék fekete fém kerettel rendelkezik, ami nem csak esztétikus megjelenést biztosít, hanem jelentősen növeli a mechanikai tartósságot és ellenállóképességet is. A rugós visszatérésű működtetés garantálja a megbízható kapcsolást és a hosszú élettartamot - a mechanikai élettartam kiemelkedően magas, 10 millió kapcsolási ciklus. Ez különösen fontos olyan alkalmazásoknál, ahol gyakori kapcsolásra van szükség, például gyártósorokon, gépeken vagy vezérlőpultokon.
A Harmony XB4 sorozat ezen eleme kiváló védelmi tulajdonságokkal rendelkezik. Az IP66, IP67, IP69 és IP69K védettségi fokozatok biztosítják, hogy a kapcsoló ellenálljon a pornak, víznek, és akár a nagynyomású vízsugárnak is. A NEMA 13 és NEMA 4X megfelelőségek szintén igazolják a kiváló környezeti ellenállóképességét. Az IK06 szintű ütésállóság mellett a kapcsoló képes elviselni a 5 gn rezgéseket és akár 50 gn ütéseket is, így megbízhatóan működik még a legzordabb ipari körülmények között is. A termék -40°C és +70°C közötti hőmérséklettartományban üzemeltethető, ami széles körű felhasználást tesz lehetővé különböző klimatikus viszonyok között.
A ZB4BA37 nyomógomb különböző elektromos összetétellel használható, például C1, C2, C11 vagy C15 kódoknak megfelelően, így rugalmasan konfigurálható a különböző vezérlési feladatokhoz. A nyomtatott áramköri lapra való rögzítéshez vagy csavaros, dugaszolható, illetve Faston csatlakozókkal történő bekötéshez részletes szerelési útmutatók és rajzok állnak rendelkezésre, amelyek megkönnyítik a telepítést. A nyomógomb fej szabványos alapelemeként szolgál, amelyhez különböző kontaktusblokkok illeszthetők. A termék számos nemzetközi szabványnak és tanúsítványnak megfelel, beleértve az UL 508, IEC 60947-5-4, CSA C22.2 No 14 szabványokat, valamint rendelkezik BV, CSA, DNV és UL tanúsítványokkal is, ami igazolja a minőségét és megbízhatóságát globális szinten.
Schneider Electric Harmony XB4 - ZB4BA37 -fém nyomógomb fej, Ø22, visszatérő, zöld, fekete perem műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Nem világító nyomógomb fej
Rövid terméknév: ZB4
Keret anyaga: Fekete fém
Szerelőfurat átmérő: 22,5 mm
Fejforma: Kerek
Működtetési mód: Rugós visszatérésű
Működtető profil: Zöld, süllyesztett, jelölés nélküli
Működtető/kupak színe: Zöld
Kiegészítő jellemzők
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 28 mm
Mechanikai élettartam: 10.000.000 kapcsolási ciklus
Elektromos összetételi kód: C1, C2, C11, C15 (különböző kontaktus konfigurációkhoz)
Eszköz kivitel: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Tárolási hőmérséklet: -40…+70 °C
Üzemi hőmérséklet: -40…+70 °C
Túlfeszültség kategória: I. osztály (IEC 60536 szerint)
IP védettség: IP66 (IEC 60529 szerint), IP67, IP69, IP69K
NEMA védettség: NEMA 13, NEMA 4X
IK védettség: IK06 (IEC 50102 szerint)
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-5-5, JIS C8201-1
Terméktanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL
Ellenállóképesség
Rezgésállóság: 5 gn (f= 2…500 Hz) IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél-szinusz gyorsulás esetén IEC 60068-2-27 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) fél-szinusz gyorsulás esetén IEC 60068-2-27 szerint
Szerelési információk
Minimális áramköri lap vastagság: 1,6 mm
Kivágás átmérője: 22,4 mm ± 0,1
Test/rögzítőgallér ZB4 BZ009 tájolása: ± 2°30' (kivéve a és b jelölésű kivágások)
ZBZ 006 csavarok meghúzási nyomatéka: max. 0,6 N.m
