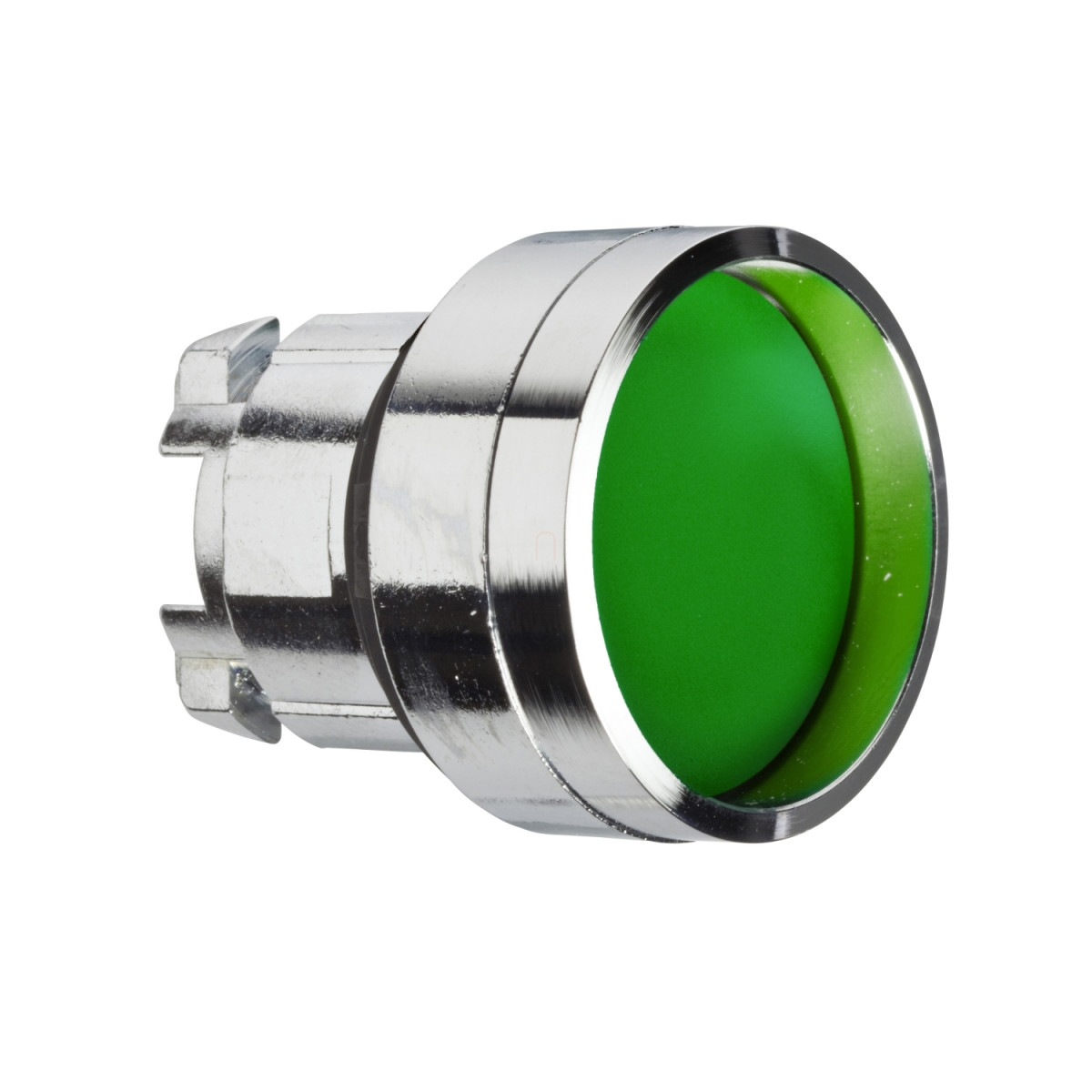

A Schneider Electric Harmony XB4 termékcsalád ZB4BA36 jelzésű terméke egy prémium minőségű, nem világító nyomógomb fej, amely ipari vezérlőpanelekhez és kezelőfelületekhez lett tervezve. Ez a zöld színű, visszatérő rugós működésű nyomógomb a professzionális vezérlőrendszerek megbízható és hosszú élettartamú eleme.
A ZB4BA36 nyomógomb fej számos kiváló tulajdonsággal rendelkezik, amelyek ideálissá teszik ipari környezetben történő alkalmazásra. A termék króm bevonatú fém kivitelben készült, ami nem csak esztétikus megjelenést biztosít, hanem kiemelkedő tartósságot és ellenállóképességet is. A mélyített zöld nyomófelület és a magas peremvédelem megakadályozza a véletlen működtetést, így ideális olyan környezetekben, ahol ez kritikus szempont lehet. A standard 22,5 mm-es rögzítési átmérőnek köszönhetően könnyen telepíthető a legtöbb szabványos vezérlőpanelbe és kezelőfelületbe.
A Harmony XB4 sorozatú nyomógomb rendkívüli mechanikai tartósságot kínál, akár 10 millió kapcsolási ciklust is kibír, ami kiemelkedő érték az iparági standardok között. A termék kompatibilis különböző érintkezőelemekkel, amelyek lehetővé teszik az egyedi konfigurációt különféle alkalmazásokhoz. Az elektromos összeállítási kódok (C1, C2, C11, C15) segítségével pontosan meghatározható, hogy milyen érintkezőkonfigurációval használható a nyomógomb. A termék alapkivitelben érintkezők nélkül kerül forgalomba, ezeket külön kell beszerezni a kívánt funkciónak megfelelően.
A ZB4BA36 nyomógomb fej kiemelkedő védettségi besorolással rendelkezik: IP66, IP67, IP69 és IP69K védelmet biztosít a por és a víz behatolása ellen, míg IK06 fokozatú védelmet nyújt a mechanikai behatásokkal szemben. Ez a magas fokú védettség lehetővé teszi a termék használatát még a legzordabb ipari környezetekben is, ahol por, nedvesség vagy egyéb szennyező anyagok vannak jelen. A termék továbbá megfelel a NEMA 13 és NEMA 4X előírásoknak is, ami tovább erősíti alkalmazhatóságát különböző ipari környezetekben. A nyomógomb széles hőmérsékleti tartományban (-40°C és +70°C között) használható, így szélsőséges körülmények között is megbízható működést biztosít.
A ZB4BA36 nyomógomb fej számos nemzetközi szabványnak és tanúsítványnak felel meg, beleértve az IEC 60947-5-4, IEC 60947-5-1, IEC 60947-1, CSA C22.2 No 14, UL 508 előírásokat. Rendelkezik BV, CSA, DNV, LROS (Lloyds register of shipping) és UL tanúsítványokkal, ami biztosítja a termék megfelelőségét a különböző nemzetközi szabályozásoknak és minőségi előírásoknak. A termék kiváló rezgésállósággal (5 gn, 2-500 Hz frekvenciatartományban) és ütésállósággal (30 gn 18 ms időtartamú, illetve 50 gn 11 ms időtartamú félszinusz alakú gyorsulásnál) rendelkezik, ami elengedhetetlen a megbízható működéshez olyan környezetben, ahol ezek a hatások jelen lehetnek.
Schneider Electric Harmony XB4 - ZB4BA36 -fém nyomógomb fej, Ø22, visszatérő, mélyítet, zöld műszaki adatok
Általános termékadatok
Termékcsalád: Harmony XB4
Termék típus: Fej nem világító nyomógombhoz
Rövid terméknév: ZB4
Előlap anyaga: Króm bevonatú fém
Szerelési átmérő: 22,5 mm
Eladási mennyiség: 1
Fejforma: Standard
Jelzőegység fejformája: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profilja: Mélyített zöld, jelölés nélkül
Működtető kiegészítő információ: Magas peremvédelem
Működtető/lencse színe: Zöld
Kiegészítő információk
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 31 mm
Mechanikai élettartam: 10000000 ciklus
Elektromos összeállítási kód: C1 (max. 9 érintkező egylapos elrendezésben elölről szerelve), C2 (max. 9 érintkező egy- és kétlapos elrendezésben elölről szerelve), C11 (max. 3 érintkező egylapos elrendezésben elölről szerelve), C15 (max. 1 érintkező egylapos elrendezésben elölről szerelve)
Eszköz leírása: Alapelem
Környezeti paraméterek
Védőkezelés: TH
Tárolási hőmérséklet: -40...70 °C
Üzemi hőmérséklet: -40...70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 (IEC 60529 szerint), IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 (IEC 50102 szerint)
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-4, IEC 60947-5-1, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-5, CSA C22.2 No 14, UL 508, JIS C8201-1
Terméktanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listed
Ellenállási jellemzők
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz alakú gyorsulásnál az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz alakú gyorsulásnál az IEC 60068-2-27 szerint
