A Schneider Electric Harmony XB4 termékcsalád ZB4BA34 jelű zöld nyomógomb feje ipari és kereskedelmi alkalmazások széles skálájához kínál robusztus és megbízható vezérlési megoldást. Ez a nem világított nyomógomb fej az XB4 sorozat prémium minőségű kivitelét képviseli, amely kiváló teljesítményt és tartósságot biztosít a legigényesebb környezetekben is.

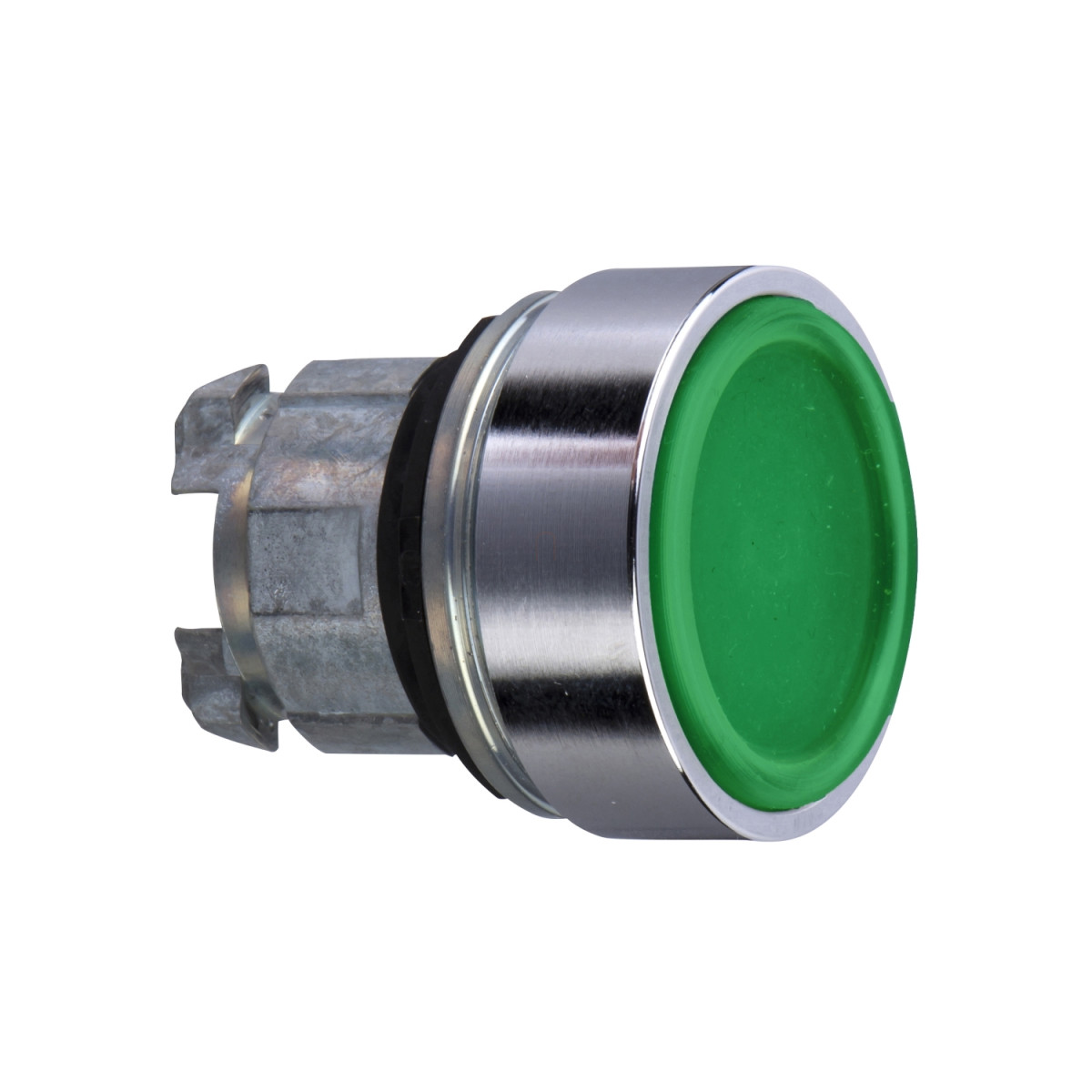

A ZB4BA34 egy zöld, süllyesztett, jelöletlen nyomógomb fej, amely 22,5 mm-es furatba szerelhető, és krómbevonatú fém előlappal rendelkezik. Az eszköz alapvető elemet képez, amelyhez választható elektronikai blokk csatlakoztatható a kívánt vezérlési funkcionalitás eléréséhez. A nyomógomb rugós visszatérésű típus, ami azt jelenti, hogy elengedés után automatikusan visszaáll alaphelyzetbe. A magas peremmel (High guard) kialakított zöld nyomógomb felülete sima és jelöletlen, így tetszés szerint feliratozható, vagy olyan helyen használható, ahol a színkód önmagában elegendő információt nyújt a kezelőnek.
A termék műszaki paraméterei kimagasló teljesítményről tanúskodnak. A nyomógomb mechanikai élettartama kiemelkedően magas, 10.000.000 kapcsolási ciklus. Az elektromos összeállítás különböző kódokkal választható: C1 (<9 érintkező egyszerű blokkok használatával előlapi szerelésnél), C2 (<9 érintkező egyszerű és dupla blokkok használatával előlapi szerelésnél), C11 (<3 érintkező egyszerű blokkok használatával előlapi szerelésnél) vagy C15 (<1 érintkező egyszerű blokkok használatával előlapi szerelésnél). A termék méretei kompaktak: 29 mm széles, 29 mm magas és 31 mm mély, így könnyen integrálható különböző vezérlőpanelekbe.
A ZB4BA34 kiemelkedő védettségi szintekkel rendelkezik: IP66, IP67, IP69 és IP69K az IEC 60529 szabvány szerint, valamint NEMA 13 és NEMA 4X minősítéssel. Ez rendkívüli védelmet biztosít por, víz és nagy nyomású vízsugár ellen, így a termék alkalmas nedves, poros vagy egyéb zord környezetekben való használatra. Az IK06 ütésállósági fokozat további mechanikai védelmet biztosít. A működési hőmérséklet-tartomány -40°C és +70°C között van, ami lehetővé teszi a termék használatát szélsőséges hőmérsékleti körülmények között is. A ZB4BA34 számos nemzetközi szabványnak megfelel, többek között: JIS C8201-5-1, IEC 60947-5-5, UL 508, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-4 és JIS C8201-1. A termék rendelkezik BV, CSA, DNV, LROS (Lloyds register of shipping) és UL tanúsítványokkal, ami garantálja a minőségét és megbízhatóságát világszerte. A rezgésállóság 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint, míg a lökésállóság 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint.
Schneider Electric Harmony XB4 - ZB4BA34 -zöld sülly. nyomógomb fej Ø22 visszatérő jelöletlen műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Fej nem világított nyomógombhoz
Eszköz rövid neve: ZB4
Előlap anyaga: Krómozott fém
Szerelési átmérő: 22,5 mm
Fejtípus: Standard
Jelzőegység fejformája: Kerek
Működtető típusa: rugós visszatérésű
Működtető profilja: Zöld süllyesztett, jelöletlen
Működtető kiegészítő információ: Magas perem
Sapka/működtető vagy lencse színe: Zöld
Műszaki paraméterek
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 31 mm
Mechanikai élettartam: 10000000 ciklus
Elektromos összeállítás kód: C1 (<9 érintkező egyszerű blokkok használatával előlapi szerelésnél), C2 (<9 érintkező egyszerű és dupla blokkok használatával előlapi szerelésnél), C11 (<3 érintkező egyszerű blokkok használatával előlapi szerelésnél), C15 (<1 érintkező egyszerű blokkok használatával előlapi szerelésnél)
Eszköz bemutatása: Alapelem
Környezeti paraméterek
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40…70 °C
Környezeti levegő hőmérséklete működéshez: -40…70 °C
Túlfeszültségi kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1, IEC 60947-5-5, UL 508, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-4, JIS C8201-1
Terméktanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listed
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
Telepítési információk
Panel kivágás átmérője: 22,4 mm ± 0,1
Minimális áramköri lap vastagsága: 1,6 mm / 0,06 in
Csavarok meghúzási nyomatéka: 0,6 N.m (5,3 lbf.in) max
