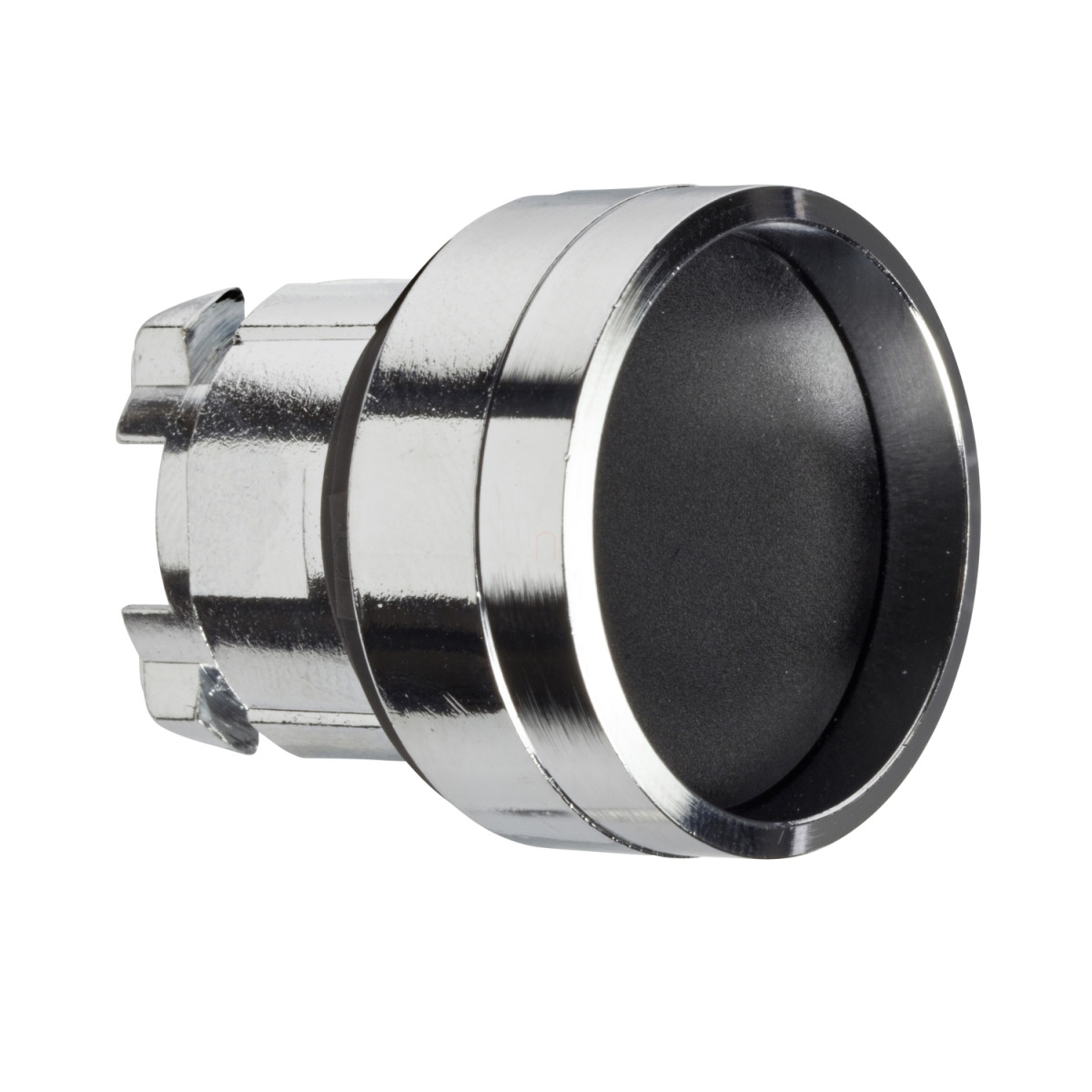

A Schneider Electric Harmony XB4 sorozatba tartozó ZB4BA26 egy prémium kategóriás nyomógomb fej, amely nem világító kivitelben készült. Ez a fekete színű, süllyesztett kivitelű, kerek nyomógomb fej a Harmony XB4 termékcsalád része, amely széles körben elismert robusztus kialakításáról és kiváló megbízhatóságáról az ipari környezetben.
A ZB4BA26 modell egy standard, nem megjelölt, fekete színű, magas peremmel ellátott nyomógomb fejegység, amely tökéletesen illeszkedik a 22,5 mm-es szerelőnyílásokba. A krómbevonatú fém kialakítás nemcsak esztétikus megjelenést biztosít, hanem rendkívüli tartósságot is garantál a mindennapi ipari használat során. A visszarugózó működési mechanizmus biztosítja, hogy a gomb az elengedés után automatikusan visszatérjen alaphelyzetébe, így ideális pillanatkapcsolóként történő alkalmazásra.
A műszaki paramétereket tekintve a ZB4BA26 modell lenyűgöző specifikációkkal rendelkezik. Az eszköz mechanikai élettartama rendkívül magas, 10 millió kapcsolási ciklus, ami kimagasló érték az iparágban. A termék IP védettségi szintje többszörös: IP66, IP67, IP69 és IP69K besorolással rendelkezik, ami teljes por elleni védelmet és különböző fokozatú víz elleni védelmet biztosít, beleértve a nagynyomású vízsugár elleni védelmet is. Továbbá NEMA 13 és NEMA 4X védettségi szinttel is rendelkezik. Ütésállósága IK06 minősítésű az IEC 50102 szabvány szerint, ami megfelelő védelmet nyújt a mechanikai behatások ellen. A termék széles hőmérsékleti tartományban használható, működési és tárolási hőmérséklete egyaránt -40°C és +70°C között van, így szélsőséges környezeti feltételek mellett is megbízhatóan működik.
A ZB4BA26 fej kompatibilis különböző elektromos összeállítási kódokkal: C1 (max. 9 érintkező egyedi blokkok használatával, elölről szerelve), C2 (max. 9 érintkező egyedi és dupla blokkok használatával, elölről szerelve), C11 (max. 3 érintkező egyedi blokkok használatával, elölről szerelve) és C15 (max. 1 érintkező egyedi blokkok használatával, elölről szerelve). Fizikai méreteit tekintve a CAD szerinti teljes szélessége és magassága egyaránt 29 mm, míg mélysége 31 mm. A ZB4BA26 modell számos nemzetközi szabványnak megfelel, többek között: IEC 60947-5-4, UL 508, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-5 és JIS C8201-1. Minőségét és megbízhatóságát olyan neves minősítő szervezetek tanúsítványai is igazolják, mint a BV, CSA, DNV, LROS (Lloyds Register of Shipping) és UL.
Schneider Electric Harmony XB4 - ZB4BA26 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Fej nem világító nyomógombhoz
Rövid terméknév: ZB4
Előlapi anyag: Krómozott fém
Szerelési átmérő: 22,5 mm
Oszthatatlan értékesítési mennyiség: 1
Működési jellemzők
Fejtípus: Standard
Jelzőegység fejének alakja: Kerek
Működtető típusa: Visszarugózó
Működtető profilja: Fekete, süllyesztett, jelölés nélküli
Működtető kiegészítő információk: Magas perem
Sapka/működtető vagy lencse színe: Fekete
Kiegészítő adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 31 mm
Mechanikai élettartam: 10 000 000 ciklus
Elektromos összeállítási kód: C1 max. 9 érintkezőhöz egyedi blokkok használatával elülső szereléshez; C2 max. 9 érintkezőhöz egyedi és dupla blokkok használatával elülső szereléshez; C11 max. 3 érintkezőhöz egyedi blokkok használatával elülső szereléshez; C15 max. 1 érintkezőhöz egyedi blokkok használatával elülső szereléshez
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültségi kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint; IP67; IP69; IP69K
NEMA védettségi fokozat: NEMA 13; NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-4; UL 508; IEC 60947-5-1; JIS C8201-5-1; IEC 60947-1; CSA C22.2 No 14; IEC 60947-5-5; JIS C8201-1
Terméktanúsítványok: BV; CSA; DNV; LROS (Lloyds Register of Shipping); UL listázott
Ellenállóképesség
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint; 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
