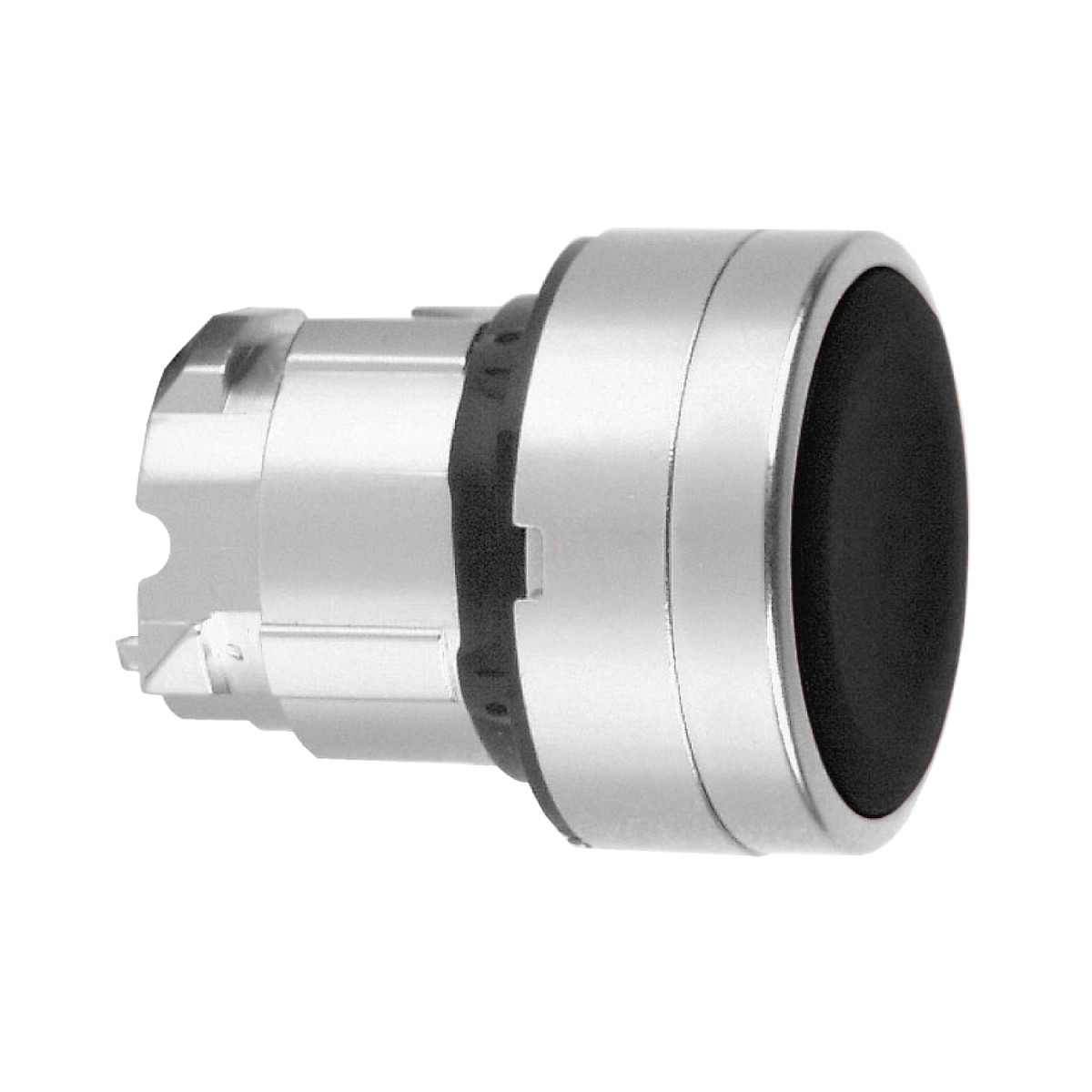

A Schneider Electric Harmony XB4 termékvonalából származó ZB4BA24 jelű fekete süllyesztett nyomógomb fej az ipari vezérlőpanelek és kapcsolószekrények elengedhetetlen alkotóeleme. Ez a jelöletlen, 22 mm átmérőjű nyomógomb fej rugós visszatérésű működéssel rendelkezik, amely a leggyakrabban alkalmazott kivitel az ipari környezetben, ahol fontos a megbízható működés és egyértelmű állapotjelzés.
A ZB4BA24 nyomógomb fej krómbevonatú fém előlappal rendelkezik, amely nem csak esztétikus megjelenést biztosít, hanem jelentősen növeli a termék élettartamát és ellenállóképességét a különböző ipari környezeti hatásokkal szemben. A fekete süllyesztett kivitel ergonomikus kialakítást és magas szintű kezelhetőséget biztosít. A nyomógomb különleges jellemzője a magas védőperem, amely megakadályozza a véletlen működtetést. Az operátor profilja fekete, süllyesztett és jelöletlen, így tökéletesen illeszkedik olyan alkalmazásokhoz, ahol később egyedi jelölések elhelyezése szükséges, vagy ahol az egyértelmű színkód használata a cél. A termék telepítése 22,5 mm átmérőjű nyílásba történik, amely szabványos méret az ipari kapcsolószekrényeknél és vezérlőpaneleknél.
A Schneider Electric ZB4BA24 rendkívüli mechanikai tartósságot biztosít, ugyanis élettartama eléri a 10 millió kapcsolási ciklust. Ez a kiemelkedő érték jelentősen meghaladja az iparági átlagot, és garantálja a hosszú távú, megbízható működést még a legmegterhelőbb ipari környezetben is. A nyomógomb több különböző elektromos összeállítással használható: C1 kód esetén kevesebb mint 9 érintkezővel elülső szerelésű egyes blokkokkal, C2 kód esetén kevesebb mint 9 érintkezővel elülső szerelésű egyes és dupla blokkokkal, C11 kód esetén kevesebb mint 3 érintkezővel elülső szerelésű egyes blokkokkal, valamint C15 kód esetén kevesebb mint 1 érintkezővel elülső szerelésű egyes blokkokkal. Ez a rugalmasság számos különböző alkalmazási területen teszi használhatóvá a terméket. A ZB4BA24 alapelemként kerül forgalomba, így a felhasználó szabadon választhatja meg a hozzá illeszkedő érintkező blokkokat a konkrét alkalmazási igényeknek megfelelően.
A Schneider Electric ZB4BA24 nyomógomb fej kivételes környezetállósággal rendelkezik. Az IP66, IP67, IP69 és IP69K védettségi szintekkel a termék tökéletesen ellenáll a víznek, pornak és nagynyomású vízsugárnak is. Emellett IK06 fokozatú ütésállósággal rendelkezik, és üzemi hőmérséklet-tartománya rendkívül széles: -40°C-tól +70°C-ig. A termék NEMA 13 és NEMA 4X szabványoknak is megfelel, így különösen alkalmas olyan ipari környezetben történő felhasználásra, ahol magas szintű védettségre van szükség. Rezgésállósága 5 gn (f=2...500 Hz), ütésállósága 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás esetén, illetve 50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás esetén. A nyomógomb számos nemzetközi szabványnak felel meg, köztük az UL 508, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-5-5, IEC 60947-5-1, IEC 60947-1, CSA C22.2 No 14 és JIS C8201-1 előírásoknak. A terméket BV, CSA, DNV, LROS (Lloyds Register of Shipping) és UL tanúsította, ami tovább növeli megbízhatóságát és alkalmazhatóságát nemzetközi projektekben.
Schneider Electric Harmony XB4 - ZB4BA24 -fekete süllyesztett nyomógomb fej Ø22 visszatérő jelöletlen műszaki adatok
Általános tulajdonságok
Termékcsalád: Harmony XB4
Terméktípus: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB4
Előlap anyaga: Krómozott fém
Szerelési átmérő: 22,5 mm
Eladási egység: 1
Fej típus: Standard
Jelzőegység fej alakja: Kerek
Működtető típusa: rugós visszatérésű
Működtető profil: Fekete süllyesztett, jelöletlen
Működtető kiegészítő információ: Magas védőperem
Sapka/működtető vagy lencse színe: Fekete
Műszaki paraméterek
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 31 mm
Mechanikai élettartam: 10000000 ciklus
Elektromos összeállítási kód: C1 kevesebb mint 9 érintkezőhöz egyes blokkokkal elülső szerelés esetén
C2 kevesebb mint 9 érintkezőhöz egyes és dupla blokkokkal elülső szerelés esetén
C11 kevesebb mint 3 érintkezőhöz egyes blokkokkal elülső szerelés esetén
C15 kevesebb mint 1 érintkezőhöz egyes blokkokkal elülső szerelés esetén
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Működési környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-5-5, IEC 60947-5-1, IEC 60947-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listed
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
Telepítési előírások
Áramkör lap minimális vastagsága: 1,6 mm / 0,06 in.
Kivágás átmérő: 22,4 mm ± 0,1 / 0,88 in. ± 0,004
Test/rögzítő gallér ZB4 BZ009 tájolása: ± 2°30' (az a és b jelölésű kivágások kivételével).
ZBZ 006 csavarok meghúzási nyomatéka: 0,6 N.m (5,3 lbf.in) max.
