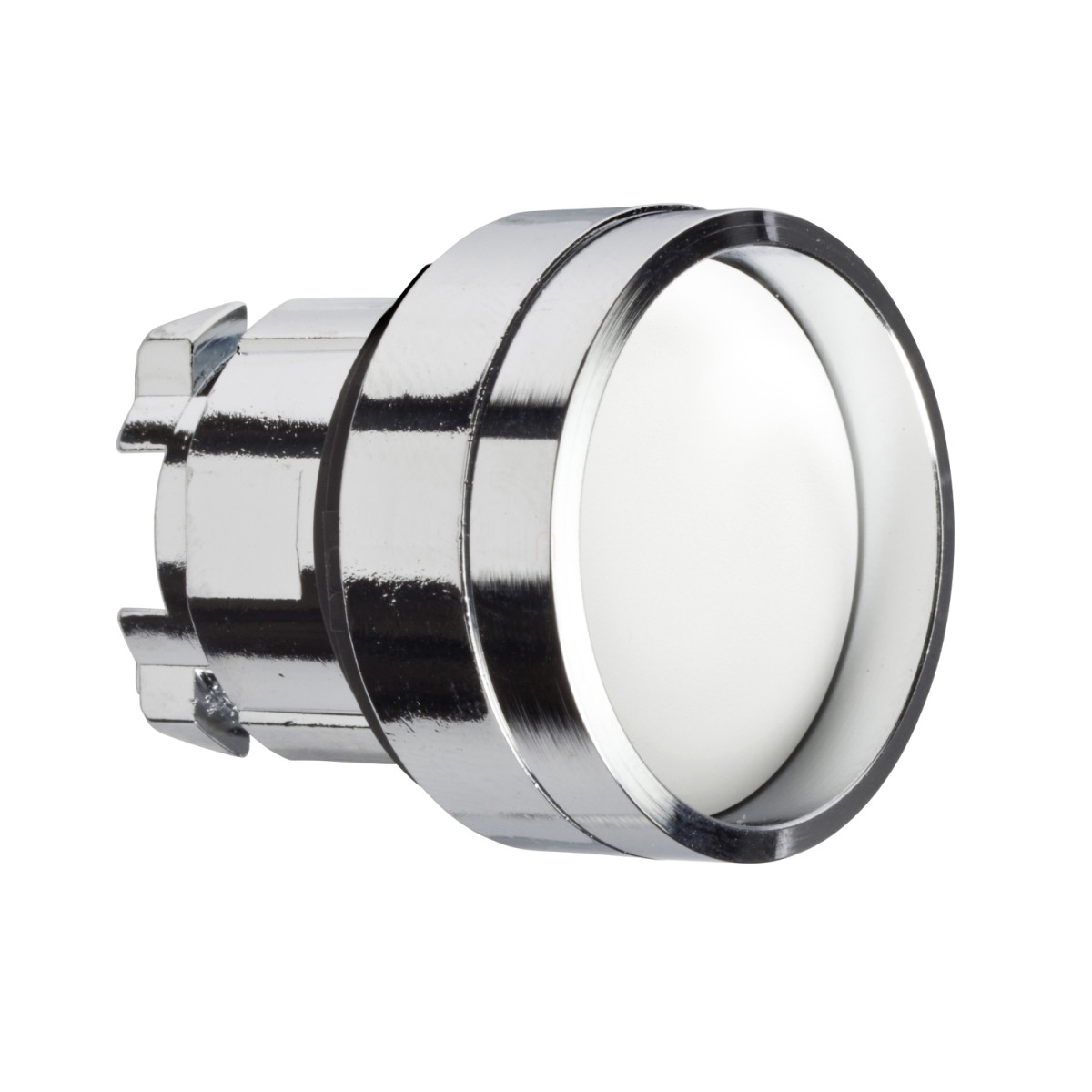

A Schneider Electric Harmony XB4 termékcsalád ZB4BA16 típusú nyomógomb feje egy kiváló minőségű ipari vezérlőelem, amely különösen megbízható működést biztosít a legigényesebb környezetekben is. Ez a fehér, mélyített kialakítású nyomógombfej az elismert Harmony XB4 sorozat tagja, és a Schneider Electric minőségi standardjainak megfelelően lett kialakítva, hogy hosszú élettartamot és konzisztens teljesítményt nyújtson.
A ZB4BA16 modell 22,5 mm-es szabványos szerelési átmérővel rendelkezik, ami kompatibilissá teszi a legtöbb ipari vezérlőpanellel és berendezéssel. A nyomógomb fehér, mélyített kialakítása nemcsak esztétikus megjelenést biztosít, hanem a magas védőgyűrűvel (high guard) együtt védelmet nyújt a véletlen működtetés ellen is. A krómbevonatú fém keret tartósságot és elegáns megjelenést kölcsönöz, miközben ellenáll a mindennapi ipari használat viszontagságainak. A rugós visszatérítésű mechanizmus biztosítja, hogy a nyomógomb minden használat után automatikusan visszatérjen alaphelyzetbe, így mindig készen áll a következő működtetésre.
A ZB4BA16 figyelemre méltó mechanikai tartóssággal büszkélkedhet, ugyanis 10 millió működtetési ciklust képes teljesíteni meghibásodás nélkül. Ez a kimagasló érték biztosítja, hogy a nyomógomb még a legintenzívebb használat mellett is éveken át megbízhatóan működjön. Az ipari környezetben való használatra tervezve, a termék kiváló környezeti védettséggel rendelkezik: IP66, IP67, IP69, IP69K szabványoknak felel meg, ami teljes por elleni védelmet és különböző víznyomással szembeni ellenállást jelent. A NEMA 13 és NEMA 4X védettségi besorolások tovább erősítik a termék alkalmazhatóságát különböző ipari környezetekben. Emellett IK06 fokozatú ütésállósággal is rendelkezik az IEC 50102 szabvány szerint, ami biztonságos működést garantál még potenciálisan nagy mechanikai igénybevételnek kitett helyeken is.
A ZB4BA16 széleskörű felhasználhatóságát tovább növeli a különféle elektromos összeállítási lehetőségek széles választéka. A termék használható C1, C2, C11 és C15 kódoknak megfelelő konfigurációkban, ami rugalmas illesztést tesz lehetővé különböző alkalmazásokhoz. A termék számos tanúsítvánnyal rendelkezik, beleértve a BV, CSA, DNV, LROS és UL minősítéseket, amelyek bizonyítják a nemzetközi szabványoknak és biztonsági előírásoknak való megfelelőségét. A vibráció- és ütésállóságra vonatkozó teszteken is kiválóan teljesített a termék: 5 g rezgésállóság mellett 30 g, illetve 50 g gyorsulású ütéseknek is ellenáll. A terméket -40°C és +70°C közötti környezeti hőmérsékleti tartományban lehet használni, ami szélsőséges időjárási viszonyok között is megbízható működést biztosít. A Schneider Electric Harmony XB4 termékcsalád ZB4BA16 nyomógomb feje ideális választás olyan ipari vezérlőrendszerekhez, ahol a megbízhatóság, a tartósság és a precíz működés elengedhetetlen követelmény.
Schneider Electric Harmony XB4 - ZB4BA16 -fém nyomógomb fej, Ø22, visszatérő, mélyítet, fehér műszaki adatok
Általános információk
Termékcsalád: Harmony XB4
Termék vagy alkatrész típusa: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB4
Keret anyaga: Krómozott fém
Szerelési átmérő: 22,5 mm
Oszthatatlansági mennyiséggel történő értékesítés: 1
Kialakítás és működés
Fejegység típus: Standard
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugóvisszatérítésű
Működtető profilja: Fehér mélyített, jelöletlen
Működtető kiegészítő információ: Magas védőgyűrű
Sapka/működtető vagy lencse színe: Fehér
Méretadatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 31 mm
Műszaki jellemzők
Mechanikai élettartam: 10 millió ciklus
Elektromos összetételi kód: C1 <9 érintkezőhöz egyes blokkokat használva előlapi szerelésnél, C2 <9 érintkezőhöz egyes és kettős blokkokat használva előlapi szerelésnél, C11 <3 érintkezőhöz egyes blokkokat használva előlapi szerelésnél, C15 <1 érintkezőhöz egyes blokkokat használva előlapi szerelésnél
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40...70 °C
Környezeti levegő hőmérséklete működéshez: -40...70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-5, IEC 60947-5-4, JIS C8201-1
Termék tanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listed
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szerint
