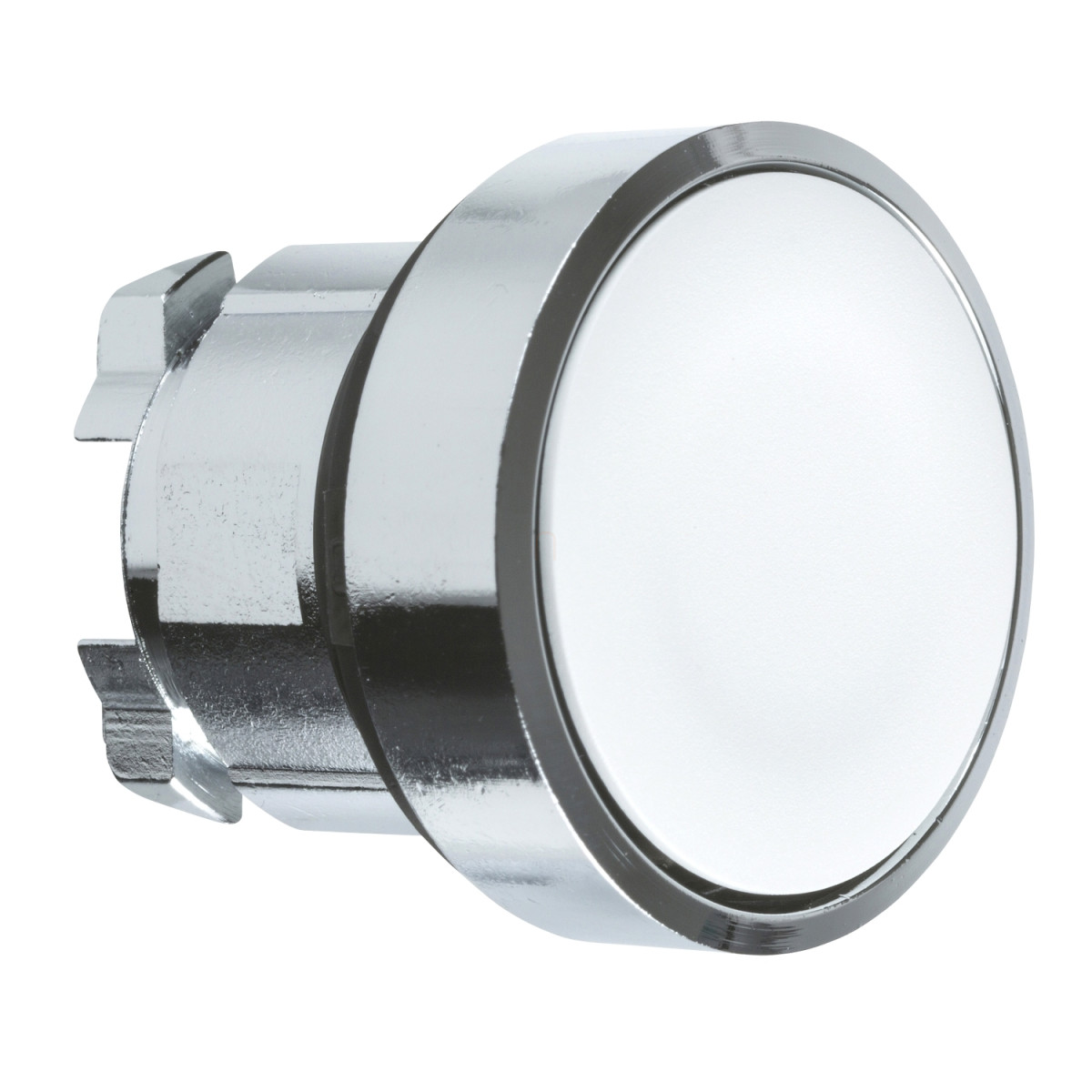

A Schneider Electric Harmony XB4 sorozatú ZB4BA1 típusú nyomógomb fej egy kiváló minőségű ipari vezérlőeszköz, amely robusztus kivitelével és megbízható működésével tűnik ki a piacon. Ez a nem világító, fehér színű nyomógomb fej a Harmony XB4 termékcsalád része, amely széles körben elismert a tartósság és a professzionális kialakítás terén.
A ZB4BA1 nyomógomb fej krómozott fém kerettel rendelkezik, ami nem csak esztétikus megjelenést kölcsönöz a terméknek, hanem kivételes tartósságot is biztosít. A fehér, jelölés nélküli, süllyesztett nyomófelület rúgós visszatérésű működéssel rendelkezik, így a gomb megnyomása után automatikusan visszaáll alaphelyzetbe. A standard fejkialakítás és a kerek forma tökéletesen illeszkedik a 22,5 mm-es szerelőfuratba, ami az ipari alkalmazások egyik leggyakoribb mérete, így a termék könnyedén beépíthető a legtöbb vezérlőpanelbe. A nyomógomb fej rendkívül sokoldalú, hiszen különböző elektromos kontaktusokkal kombinálható a kívánt vezérlési funkciónak megfelelően.
A ZB4BA1 nyomógomb fej műszaki paraméterei lenyűgözőek. A mechanikai élettartama 10 millió kapcsolási ciklus, ami kiemelkedően hosszú működési időt biztosít még intenzív használat mellett is. Védettségi szintje IP66, IP67, IP69 és IP69K, ami teljes védelmet nyújt por és erős vízsugár ellen, valamint lehetővé teszi a nagy nyomású, magas hőmérsékletű vízsugárral történő tisztítást is. Emellett a NEMA 13 és NEMA 4X védettségi besorolások garantálják a megbízható működést olajjal, nem korrozív hűtőfolyadékokkal, valamint korrozív anyagokkal szemben is. Az IK06 szintű ütésállóság további biztonságot nyújt a mechanikai behatásokkal szemben. A termék -40°C és +70°C közötti hőmérséklet-tartományban képes működni, így a legszélsőségesebb környezeti feltételek között is megbízhatóan teljesít.
A ZB4BA1 nyomógomb fej számos konfigurációs lehetőséget kínál. Az elektromos összetételre vonatkozó kódok (C1, C2, C11, C15) különböző érintkezési lehetőségeket jeleznek, akár 9 kontaktus használatával is, egyszeres vagy dupla blokkok alkalmazásával, elülső szerelési konfigurációban. A termék méretei is precízen meghatározottak: a CAD szerinti teljes szélesség és magasság egyaránt 29 mm, míg a teljes mélység 28 mm. A Schneider Electric ZB4BA1 nyomógomb fej a legmagasabb minőségi elvárásoknak megfelelően készül, és számos nemzetközi szabványnak megfelel, beleértve az IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-5-5, UL 508, CSA C22.2 No 14, valamint a JIS C8201-1 és JIS C8201-5-1 szabványokat. A termék különböző tanúsítványokkal rendelkezik, mint például BV, CSA, DNV, LROS és UL, ami tovább növeli a megbízhatóságát és a felhasználhatóságát különböző iparági környezetekben.
Schneider Electric Harmony XB4 - ZB4BA1 -fém nyomógomb fej, Ø22, visszatérő, fehér műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB4
Keret anyaga: Krómozott fém
Szerelési átmérő: 22,5 mm
Eladási mennyiség: 1
Fej típusa: Standard
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profilja: Fehér, süllyesztett, jelölés nélküli
Sapka/működtető vagy lencse színe: Fehér
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 28 mm
Mechanikai élettartam: 10000000 ciklus
Elektromos összetétel kód: C1 <9 érintkezéshez egyszeres blokkok használatával elülső szerelésben
C2 <9 érintkezéshez egyszeres és dupla blokkok használatával elülső szerelésben
C11 <3 érintkezéshez egyszeres blokkok használatával elülső szerelésben
C15 <1 érintkezéshez egyszeres blokkok használatával elülső szerelésben
Eszköz bemutatás: Alapelem
Környezet
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40…70 °C
Környezeti levegő hőmérséklet működéshez: -40…70 °C
Túlfeszültség kategória: Class I megfelelve IEC 60536
IP védelmi fokozat: IP66 megfelelve IEC 60529, IP67, IP69, IP69K
NEMA védelmi fokozat: NEMA 13, NEMA 4X
IK védelmi fokozat: IK06 megfelelve IEC 50102
Szabványok és tanúsítványok
Szabványok: IEC 60947-1, IEC 60947-5-4, UL 508, IEC 60947-5-5, JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-1
Terméktanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listed
Ellenállóképesség
Rezgésállóság: 5 gn (f= 2…500 Hz) megfelelve IEC 60068-2-6
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszhullám gyorsulásra megfelelve IEC 60068-2-27
50 gn (időtartam = 11 ms) fél szinuszhullám gyorsulásra megfelelve IEC 60068-2-27
